Sensor magnético de alta resolução do campo magnético de saída do magnetômetro RS232 RS485 Digitas da linha central do medidor três

▶CARACTERÍSTICA PRINCIPAL

• Precisão alta sobre o gauss ±1, <0>

• Escala do gauss ±2, <70>

• Linha central três (X, Y, Z) saídas de Digitas

• 10 a 154 por segundo das amostras, selecionáveis

• Relações dos dados RS-232 ou RS-485 de série

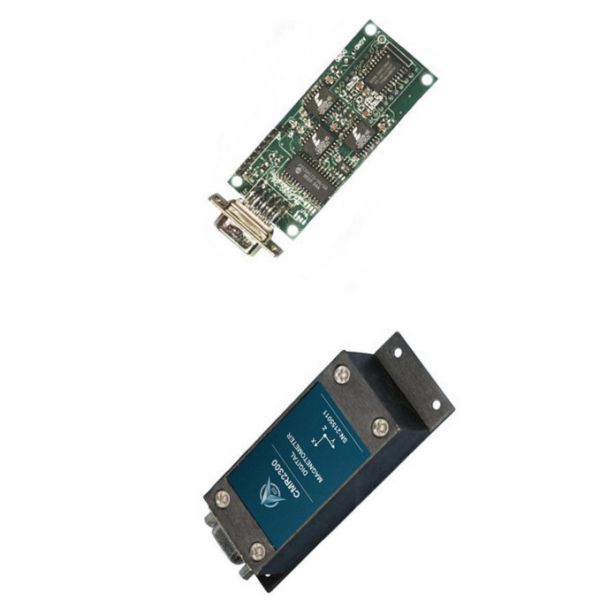

• PWB ou opções de alumínio do cerco

• 6-15 relação não regulada da fonte de alimentação da C.C. do volt

▶APLICAÇÃO • Referência da atitude

• Circundamento & navegação

• Tráfego e detecção do veículo

• Detecção de anomalias

• Instrumentação do laboratório

• Sistema de segurança

▶A PRODUÇÃO O AVIC CMR2300 é um magnetômetro digital esperto da três-linha central para detectar a força e o sentido de um campo magnético do incidente. Os três dos sensores magneto-resistive de AVIC são orientados em sentidos ortogonais para medir componentes do vetor de X, de Y e de Z de um campo magnético. Estas saídas do sensor são convertidas aos valores digitais de 16 bits usando um conversor interno do A/D do delta-sigma. A bordo lojas de EEPROM a configuração do magnetômetro para a operação consistente. A saída de dados é RS-232 completo-frente e verso de série ou RS-485 metade-frente e verso com 9600 ou 19.200 taxas de dados. Uma versão do jogo do desenvolvimento RS-232 está disponível que inclua um programa do programa demonstrativo das janelas, um cabo de interface, um adaptador da C.A., e um estojo compatíveis.

Especificação

Dimensão do PWB e PINOUT

Número pedindo PEDINDO de INFORMATIOIN:

Produtos CMR2300-D00-232: PWB somente (nenhum cerco), I/O RS-232

CMR2300-D00-485: PWB somente (nenhum cerco), I/O RS-485

CMR2300-D20-232: Cerco da Resplendor-base, I/O RS-232

CMR2300-D20-485: Cerco da Resplendor-base, I/O RS-485

CMR2300-D21-232: Cerco da Prolongado-base, I/O RS-232

CMR2300-D21-485: Cerco da Prolongado-base, I/O RS-485

CMR2300-D20-232-DEMO: Demo Kit, cerco da Resplendor-base, I/O RS-232

CMR2300-D21-232-DEMO: Demo Kit, cerco da Prolongado-base, RS-232 i
