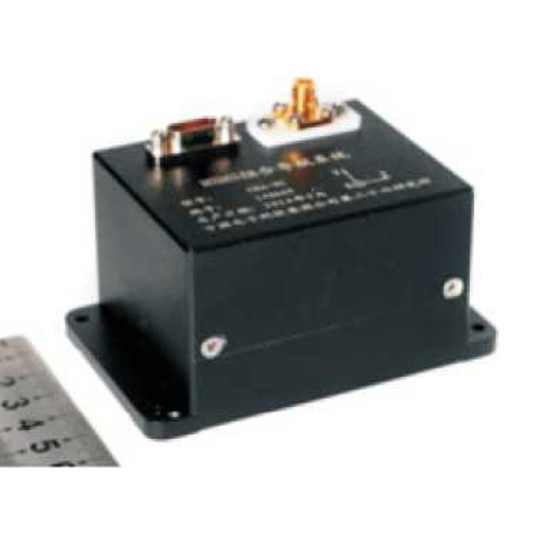

Sensor giroscópio de nevoeiro de alto alcance dinâmico com comunicação digital RS422

Descrição do produto

Este produto é um sensor de taxa angular inercial baseado no efeito óptico de Sagnac, que é usado para medir a taxa angular do portador ao longo do eixo sensível do produto.A unidade de detecção da taxa angular do produto é um anel de fibra óptica, e um circuito de detecção digital de circuito fechado é adotado para extrair a diferença de trajetória óptica da luz que se propaga no sentido horário e no sentido anti-horário causada pela taxa angular física externa,que é detectado pelo anel de fibra ópticaAo mesmo tempo, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Composição

a) A unidade do caminho óptico é constituída por uma fonte de luz SLD, uma retransmissão de fibra óptica, um modulador de fase óptico integrado, um acoplador de fibra óptica e um detector óptico;

b) A unidade de circuito é constituída por um circuito de condução da fonte luminosa e por uma placa de circuito de sinalização de detecção e controlo;

c) Partes estruturais de giroscópios.

Estrutura e características do produto

A estrutura do giroscópio adota um esquema típico de estrutura de anel de fibra óptica, e a partir do projeto integrado de miniaturização, a estabilidade estrutural (resistência a choques e vibrações),anti-resonância, simetria estrutural, facilidade de instalação e conceção térmica (características de temperatura) e outros aspectos foram considerados, e a estrutura existente do giroscópio foi otimizada e concebida.

Utilização do produto

O giroscópio de fibra óptica F60 tem as características de longa vida útil, forte resistência a choques e vibrações, grande faixa de medição, alta largura de banda, arranque instantâneo, sem deriva causada pela aceleração,e ampla cobertura de precisãoPode ser amplamente utilizado em navios, aeronaves e veículos e na navegação de robôs, posicionamento e orientação, controle de estabilidade e outros campos.

Fonte de alimentação giroscópica

±Fornecimento de energia de 5 V, precisão de alimentação de 5%, ondulação de alimentação não superior a 20 mV. A corrente de impulso máxima da fonte de alimentação de temperatura total é de 1,5 A.O consumo de energia no estado de equilíbrio à temperatura ambiente não é superior a 2.5 W e o consumo de energia em estado estacionário a temperatura máxima não exceda 5 W.

Parâmetros principais

Dimensão

Principais domínios de aplicação
