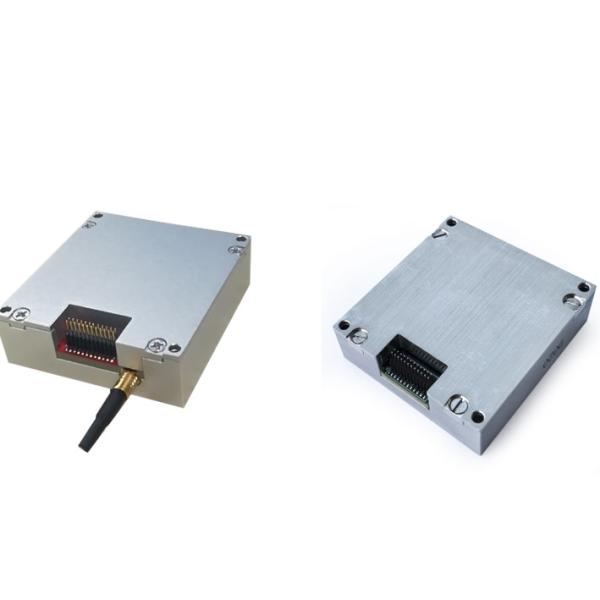

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento
Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento
Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento
Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento
Especificações
Número do modelo :
16488HA
Local de origem :
China
Quantidade mínima de encomenda :
1
Condições de pagamento :
L/C,T/T
Capacidade de abastecimento :
500/MONTH
Tempo de entrega :
1 semana para a amostra
Detalhes da embalagem :
esponja/caixa
Escala do giroscópio :
±500°/s
Estabilidade de polarização zero do giroscópio :
00,3 °/h
Faixa de aceleração :
±20g
Acc Zero Bias Estabilidade :
2ug
Interface de comunicação :
SPI de 1 canal
Peso :
50 g
Largura de banda :
250hz
Caminhada aleatória :
00,15°/√h
Descrição

Compacto e leve Imu inercial KT-EX 9-1Sensor para topografia e mapeamento



Descrição do produto



OKT-EX 9-1A unidade de medição inercial é um sistema inercial completo com um giroscópio integrado de três eixos e um acelerômetro de três eixos, que é utilizado para medir a taxa angular de três eixos,aceleração e outros parâmetros do transportador, e emitir os dados após a compensação de erros (incluindo a compensação de temperatura, a compensação do ângulo de desalinhamento da instalação, a compensação não linear, etc.)) através do SPI de acordo com o protocolo de comunicação.



Parâmetros principais



Parâmetro Condições de ensaio Valor mínimo Valor típico Valor máximo Unidade
Giroscópio Faixa de medição dinâmica     ± 500   O/s
Inestabilidade do Bias Allan variância, melhor do que   0.3   o/h
Estabilidade do viés 1s suave, RMS, melhor que   10   o/h
Bias em toda a gama de temperaturas -40 oC ~ 85 oC, suavização de 10 s, RMS   0.005   O/s
Caminhada aleatória 1b   0.15   o/√h
Repetitividade do viés 1b   10   o/h
Ruído de saída Sem filtragem, RMS   0.05   O/s
Repetitividade do fator de escala 1b   0.01   %
Não-linearidade do fator de escala 1b   0.01   %
Fator de escala FS=450 o/s, 32 bits   2621440   LSB/°/sec
Largura de banda (-3 dB)     250   Hz
Acoplamento cruzado     0.1   %
Sensibilidade à aceleração     1   °/h/g
Efeito de retificação das vibrações     0.5   °/h/g2
Frequência de ressonância     Doze mil   Hz
Acelerômetro Faixa de medição dinâmica     ± 20   g
Estabilidade do viés Variança Allan   2   - Não.
Bias em toda a gama de temperaturas -40 oC ~ 85 oC, suavização de 10 s, RMS   1   mg
Caminhada aleatória 1b   0.029   m/s/√h
Repetitividade do viés 1b   5   mg
Ruído de saída Sem filtragem, RMS   0.5   mg
Repetitividade do fator de escala 1b   0.1   %
Não-linearidade do fator de escala FS = 20 g   0.1   % FS
Fator de escala ± 20, 32 bits   65536000   g/LSB
Largura de banda (-3 dB)     250   Hz
Acoplamento cruzado     0.1   %
Temperatura Fator de escala     0.0125   °C/LSB
Interface de comunicação SPI de sentido único Introduza a frequência do relógio   8 15 MHz
Características elétricas Voltagem Corrente contínua   3.3 ± 10%   V
Consumo de energia     1 1.5 W
Ripple P-P   48 ± 2 100 mV
Ambiente de utilização Temperatura de funcionamento Escalabilidade - 40   85 oC
Temperatura de armazenamento   - 55   85 oC
Vibração     10 ~ 2000 Hz,60,06 g
Impacto     1000 g,0.1 ms



Desenho de contorno



Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento

Ambiente de produção



Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento





Embalagem e transporte



Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento



Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento

Sensor de inércia Imu compacto e leve KT-EX 9-1 para topografia e mapeamento
