Especificações
Number modelo :
SW-PA-100019000-20C
Lugar de origem :
China
MOQ :
1/pcs
Termos do pagamento :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade da fonte :
100pcs pelo mês
Prazo de entrega :
5-8 dias de trabalho
Detalhes de empacotamento :
Embalagem padrão
Faixa de frequência :
1-19 gigahertz
1dBcompression potência de saída :
dBm 10
Ganho :
DB 20
Fornecimento de energia em corrente contínua :
15 V
Embalagem :
Embalagem padrão
VSWR entrou :
Relação do 2.2:1
Dimensões :
34.4*16.8*8.1 milímetro
peso :
50 g
Aplicação :
Sistemas de radar, telecomunicações, comunicações por satélite, guerra eletrónica, equipamento de en
Descrição

1-19 GHz P1dB 10dBm Amplificador de Baixo Ruído de Banda Larga para sistemas de radar, telecomunicações



Descrição

O1-19 GHz P1dB 10 dBm Amplificador de Baixo Ruído de Banda Larga (LNA)é um módulo de amplificador de RF de alto desempenho concebido para aplicações de larga frequência.Este amplificador é adequado para cenários em que o baixo ruído e o ganho estável são essenciais numa ampla faixa de frequências de 1 GHz a 19 GHzAqui estão as principais especificações e características:

  • Faixa de frequência: 1 GHz a 19 GHz, cobrindo uma banda larga para utilização versátil em múltiplas aplicações de RF.
  • P1dB Potência de saída: 10 dBm, proporcionando uma potência de saída moderada antes de atingir o ponto de compressão, garantindo a amplificação linear dos sinais de entrada.
  • Operação de banda larga: Oferece um desempenho consistente numa ampla gama de frequências, tornando-o flexível para vários sistemas de RF e microondas.
  • Número de ruídos baixos: Otimizado para introduzir um ruído mínimo no sinal, aumentando a relação sinal/ruído (SNR) global e permitindo uma clara amplificação de sinais fracos.
  • Grande ganho: Fornece ganho suficiente na faixa de 1-19 GHz, permitindo uma amplificação eficaz sem sacrificar a qualidade do sinal.
  • Aplicações: Ideal para sistemas de radar, telecomunicações, comunicações por satélite, guerra eletrônica, equipamento de teste e medição e outras aplicações de RF que exigem amplificação de banda larga e baixo ruído.

Este módulo LNA é adequado para sistemas que operam em várias faixas de frequência e exigem uma amplificação de baixo ruído com desempenho estável.A sua ampla gama de frequências e a sua potência de saída moderada tornam-na uma escolha versátil e fiável para aplicações de alta frequência.



Especificações
Especificações sujeitas a alterações sem aviso prévio: desempenho típico a +28VDC +25°C e num sistema de 50Ω.
Especificações elétricas@25°C
Parâmetro MIN TÍPICO Max. UNIT
Faixa de frequência 1   19 GHz
Pequeno ganho de sinal 20   27 dB
Pequeno ganho de sinal     ± 2 dB
Figura de ruído     5 dB
Potência de saída 1dBcompressão 10     dBm
IP3       dBm
VSWR Entrada/Saída     2.2:1 Relação
Fornecimento de energia em CC   15   Volts
Corrente   120   mA
Classificações ambientais
Parâmetro MIN TÍPICO Max. UNIT
Potência máxima de entrada     +20 dBm
Temperatura de funcionamento - 40   + 85 °C
Temperatura de não funcionamento - 55   +125 °C
Umidade relativa (não condensada)   95   %
Altitude (MIL-STD-810F) 10000   30000 pés
Choque/Vibração (MIL-STD-810F)   Airbone
Especificações mecânicas
Parâmetro VALOR LIMITES UNIT
Dimensões 34.4*16.8*8.1 Max. Milímetros
Peso 50 Max. gramas
Entrada de conectores de RF SMA-F
Saída de conectores RF SMA-F
Impedância 50   Ohms

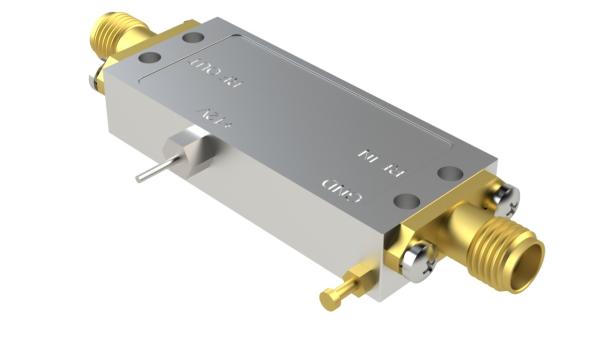

1-19GHz P1dB 10dBm Amplificador de Baixo Ruído de Banda Larga para Sistemas de Radar Telecomunicações

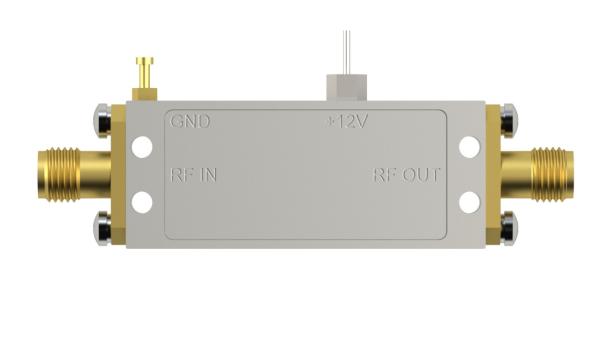

1-19GHz P1dB 10dBm Amplificador de Baixo Ruído de Banda Larga para Sistemas de Radar Telecomunicações
