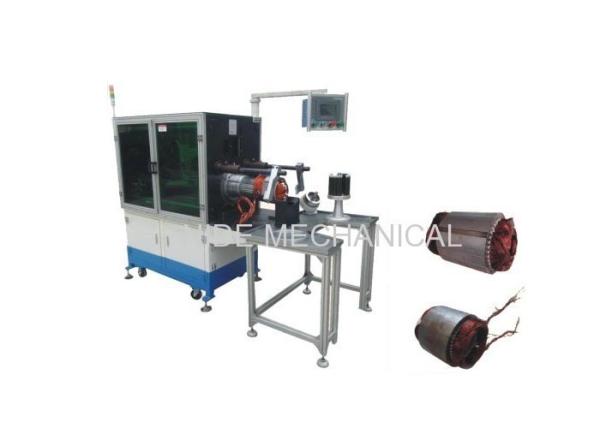

Máquina de introdução de enrolamento do estator do motor de fã e do motor de indução Semi-auto

(1) dados técnicos do enrolamento do estator que introduzem a máquina:

• Comprimento da pilha do estator: 10~200mm
• Estator OD: Máximo 300mm
• Identificação do estator: 80~180mm
• Distância do curso de utilização de ferramentas: Max.110mm
• Material apropriado do fio: fio de cobre/de alumínio
• Número de entalhe: 8~48slots
• Taxa do enchimento de Máximo Entalhe: 80%
• Poder: 380V/50/60HZ 3Kw
• Peso da máquina: sobre 350kg
• Dimensão da máquina: L1500*W680*1100mm

(2) aplicação

Apropriado para o estator do motor de indução.

função principal e característica da máquina (de 3)

• A bobina e a cunha da inserção da máquina simultaneamente, inserção da bobina são controladas pelo sistema do servo motor.
• É controlado por HMI, e a máquina pode diagnosticar a divisão automaticamente.
• O fio de cobre do fio e o de alumínio é aplicável.
• Capacidade de produção ≤20s/set (para excluir os horas-homem para o trabalho auxiliar)
• Taxa preliminar da qualificação para o fio de cobre ≥98%, após o rework, a taxa ≥99.5%
•  O fio que empurra a altura e o tempo de parada pode ser ajustado no ELE relação.
• A máquina fixou o pé e a roda removível.
• A cunha não deve ser danificada, nenhuma rebarba na superfície, nenhum movimento ou corrediça.
• A cunha não deve ser danificada, nenhuma movimento ou corrediça. O fio de cobre não deve ser tração longe do papel.
• O estator não deve ser deformação ou a laminação do estator não deve ser ascendente.

informação (de 4) necessária para o estator que enrola introduzindo o inquérito da máquina
Será melhor se o cliente poderia nos enviar desenho detalhado que inclui abaixo da informação.
1. desenho da laminação do estator
2. desenho da pilha do estator
3. desenho da conexão do fio
 4. aplicação do estator
Produtividade exigida 5
6 a outra exigência técnica

Amostra do estator após ter doning a introdução por esta semi-auto máquina de introdução de enrolamento
