Detector diesel do escapamento do tanque de gasolina da parede dobro, sistema de vigilância do tanque de SYW-E para a estação do serviço do combustível

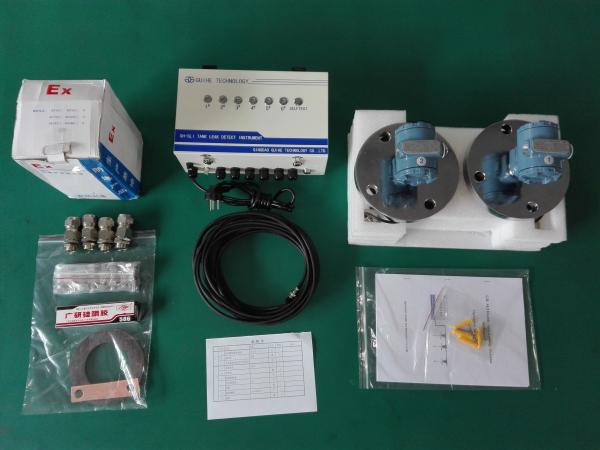

O escapamento dobro do tanque da parede que detecta o instrumento consiste no console de GH-SLI e no sensor de SYW-E. Pode fazer uma distinção entre a água e o óleo, aprecia a função de monitoração do tempo real.

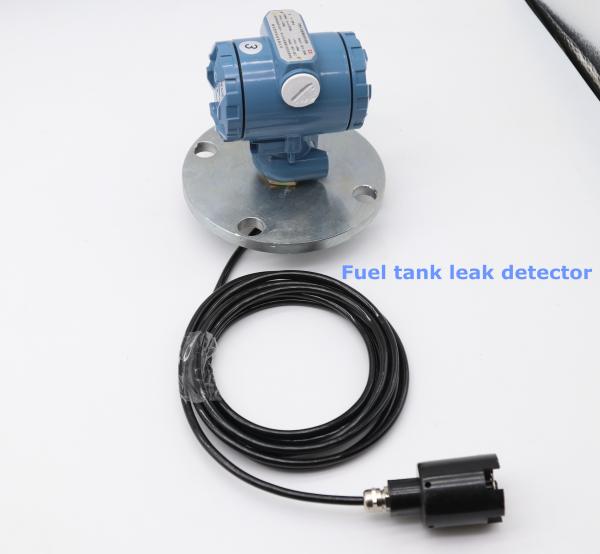

O sensor da detecção de escape de SYW-E consiste em de cristal piezoelétrico, circuito de oscilação, de cristal piezoelétricos de circuito de retificador e de microprocessador etc. e o circuito de oscilação geram a onda quadrada com alguma frequência, e a frequência da onda quadrada é a frequência natural da vibração do cristal piezoelétrico, pertencendo à propriedade física do sensor. Quando a placa do oscilador do sensor obtém em contato com o líquido, a frequência da vibração mudará significativamente; esta mudança da frequência é recolhida e percebida pelo microprocessador dentro do escudo, e o microprocessador e o magistrado periférico que o líquido do contato é óleo ou água de acordo com a mudança da frequência, e pressupõe por isto que o escapamento interno ou o escapamento exterior acontecem ao tanque do dobro-compartimento. Este sensor não é perturbado pela estrutura líquida, pela turbulência, pela agitação, pela vibração e pelas outras circunstâncias, e não é limitado pela luz, com resistência de impacto, que pode se adaptar a um ambiente mais complexo da cena. Além, comparado com os sensores da detecção de escape com outros princípios, este sensor é caracterizado por uma capacidade antiparasitária mais forte.

1. Parâmetros técnicos

• Fonte de alimentação: 220VAC
• Categoria à prova de explosões: ExiaIIBT4
• Método do alarme: alarme audível e visual
• Tamanho do sensor: de acordo com o comprimento do tanque
• Temperatura: -40℃~+70℃
• Umidade do ambiente: <85%
• Precisão: <3mm
• Tempo de resposta: <2s
• Amplitude da pressão: 80Kpa~110Kpa
• Modo de saída: saída do interruptor
• Tamanho do console de GH-SLI: 300*180*113mm
• Tamanho cego: DN50/80/100

2. Características do produto

Segurança: Os gradeis à prova de explosões ExiaIIBT4 emitiram por PCEC. A estrutura do sensor é 304 inoxidáveis.

Sensível: o instrutment para detectar a precisão <3mm, tempo de resposta <2s

Estabilidade: a variação da frequência do transdutor piezoelétrico pertence ao atributo físico, sem estrutura, luz e a outra interferência dos fatores. Pode adaptar-se ao ambiente complexo, e com grande desempenho antiparasitário.

Diagnóstico inteligente do problema: a lâmpada do alarme piscará quando qualquer coisa vai mal com sensor. Os usuários podem estado informfactory da lâmpada do alarme de modo que os técnicos julguem as falhas e as reparem.

Diagnóstico inteligente do óleo/água: detectando a água e o óleo entre as duas camadas de tanque de dois andares, quando há lakegae entre as duas camadas de tanque, o sensor de SYW-E detetect ele.

A instalação simples: padrão do ônibus de 485 protocolos, fácil para a instalação. Pode compartilhar do mesmo fio com o medidor nivelado.

O porto de saída do interruptor da reserva, pode realizar que o controle de bloqueio após conecta com outros equipamentos.

descrição do porto 3.Wiring do escapamento do encanamento de GH-SL que detecta o instrumento

** Torneira do cabo liso da lâmpada do estado (soquete)

** Porto da fonte de alimentação para o mainboard

** Porto do alarme

** Porto de saída do relé

* * relação terminal do sensor do escapamento
