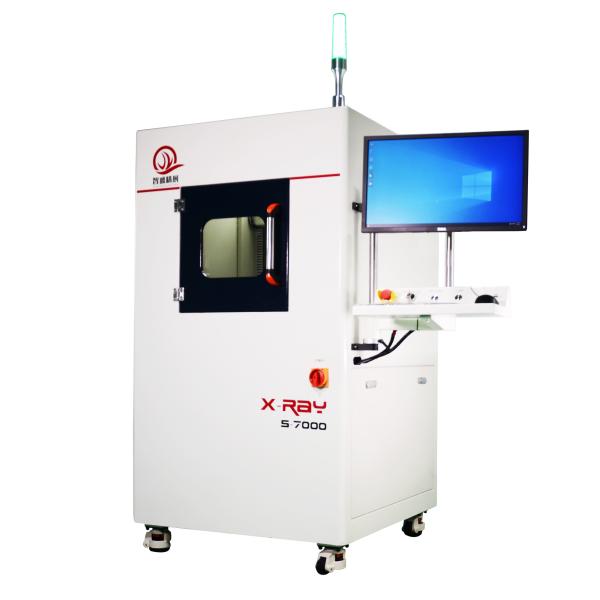

Equipamento automático de inspecção de raios X SMT para chips de circuito integrado eletrónico
Equipamento automático de inspecção de raios X SMT para chips de circuito integrado eletrónico
Especificações
Número do modelo :
S-7000
Local de origem :
China
Quantidade mínima de encomenda :
1 UNITA
Condições de pagamento :
T/T, Western Union, MoneyGram
Capacidade de abastecimento :
150 unidades por mês
Tempo de entrega :
8-15 dias úteis
Detalhes da embalagem :
caso de madeira
Modelo :
WDS S-7000
Plataforma de carga X :
X-aixs 350 mm
Plataforma de carga Y :
Y-aix 300 mm
Plataforma de carga Z :
Z-aixs 380 mm
Plataforma de carga Z2 :
Eixo Z2 380 mm
Plataforma de carga T :
Eixo T 70°
Descrição

Equipamento de detecção de raios-X S-7000 off-line



Os dois principais componentes dos raios-X são: fonte e detector de raios-X.

A fonte de raios-X é o japonês Hamamatsu ((HAMAMATSU), e o detector é um detector de painel plano digital Iray de ultra-alta definição.





Características do produto:

  1. O produto é adequado para a fabricação de produtos eletrónicos, semicondutores, decizes de microondas, LEDs, conectores, etc.
  2. Imagens de detecção de alta definição, que podem detectar desalinhamento do produto, continuos, solda virtual, bolhas de ar, etc.
  3. Utilizando um tubo de luz Hamamatsu 90KV de 15 μm, sem manutenção e de longa vida útil.
  4. Com função CNC, pode detectar e julgar automaticamente NG, PASS, OR.
  5. Adotar um detector digital de alta definição.
  6. Sistema de controlo de ligação de 4 eixos.

Rapidez e precisão:



*Pacote de semicondutores*Módulo de conector electrónico*Fusão a pressão*Automóveis



*Bateria*LED*Reunião de PCB'A



Especificações



Modelo S-7000
Fonte de raios-X Estilo de tubo 90kv
Voltagem do tubo 10-200 μA
Corrente do tubo 8W
Potência do tubo óptico 5 μm
Tamanho do foco 150 vezes a ampliação geométrica, 1500 vezes a ampliação do sistema.
Magnificação geométrica Com refrigeração por ar
Segurança radiológica Método de arrefecimento do tubo nu N.o YFHB.
Qualificação de isenção de radiação ter
Detector de painel plano Categoria ector Detector digital HD de painel plano
Matriz de pixels 1536*1536 pixels
Taxa de quadros da imagem ((1*1) 20 quadros por segundo
Espaçamento de pixels 85 μm
Computador IPC-510 Windows 10
Plataforma de carga 10 kg
Tamanho detectável 350*330 mm
Especificações do equipamento Potência total 1400 W
Tamanho do equipamento 900*930*1580 mm
Peso do equipamento cerca de 800 kg
Tensão de alimentação 110-220 V 50-60 Hz
