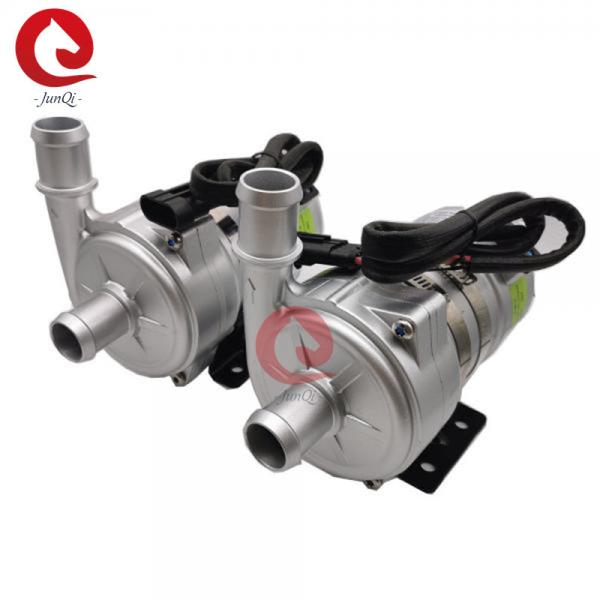

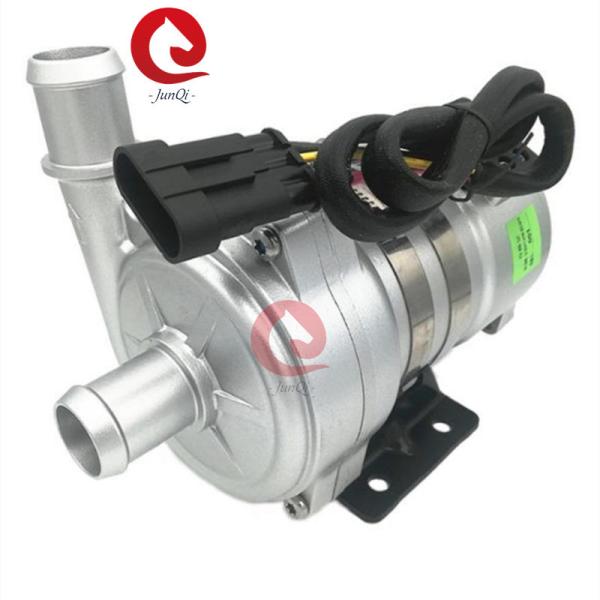

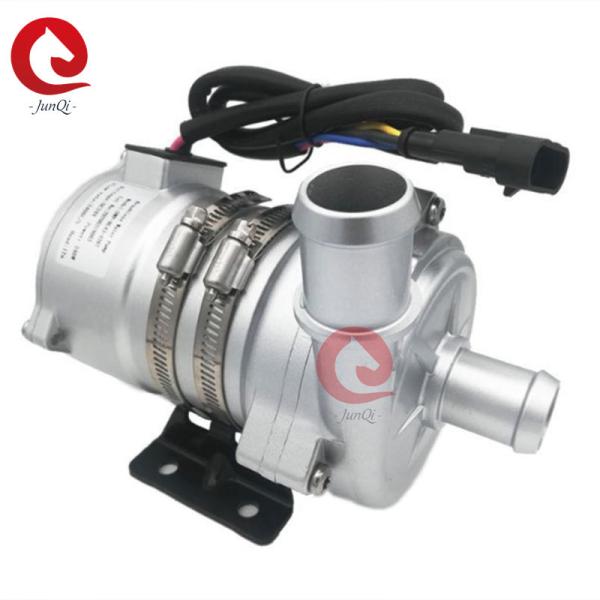

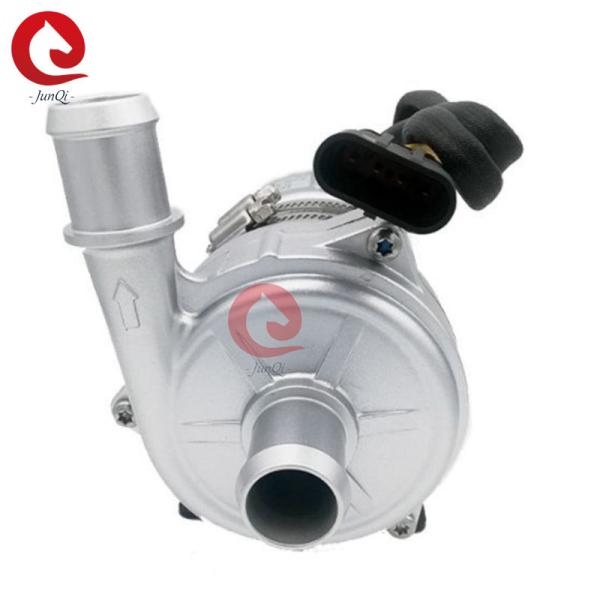

Bomba de água 24VDC 2400L/H 16M Bus & Coach Intl(BCI) BEV BUS, Bomba de água DC sem escovas Junqi Auto com controle PWM

Características
◆Bomba centrífuga
◆Transmissão por força magnética
◆Motor DC sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil.

◆Com ampla faixa de temperatura de operação
◆Com controle de fluxo constante
◆Proteção contra polaridade reversa
◆Proteção contra funcionamento a seco
◆Proteção contra sobretensão, sobrecorrente
◆Proteção contra sobrecarga, sobretemperatura

Descrição técnica (peças relacionadas em contato com o líquido)
1. Carcaça da cabeça da bomba: Ligas de alumínio fundido
2. Impulsor: PPS+GF
3. Cavidade do escudo: PPS+GF
4. Manga do eixo: materiais compósitos de carborundum
5. Eixo: eixo de aço inoxidável (3CR14)
6. Carcaça do ímã: encapsulamento plástico PPS
7. Anel de vedação: EPDM
8. EMC: Grau 3
9. Ruído: ≤60dB

Dispositivo de acionamento (incluindo motor)
1. Rotor de acionamento: ímã encapsulado em plástico PPS
2. Parafusos e porcas: aço inoxidável SUS 304
3. Motor de acionamento: motor DC sem escovas
4. Estrutura do fio do motor: PPA GF
5. Carcaça da bomba: Carcaça de alumínio fundido com jateamento de areia e anodização + revestimento em pó PE.
6. Suporte: aço
7. Aro do suporte: aço inoxidável US 304
8. À prova d'água com base na classificação IP68 (en60529)
9. Modelo do conector: 325304061AAH (Plugue correspondente 325304061AMH)
10. Diâmetro do bocal: 41mm (1,61 polegadas)

Instrução de montagem
As bombas da série JP-BL43-426T são bombas centrífugas que requerem pré-enchimento,
A bomba instalada na posição mais baixa do sistema para garantir que o impulsor esteja sempre
imerso no líquido, ou pré-encher a bomba antes de ligar.
1: A bomba não deve funcionar a seco, mesmo que possa funcionar a seco por 15 minutos (após 15
minutos de funcionamento a seco, ela parará automaticamente), o funcionamento a seco fará barulho, também aumentando
a abrasão no eixo e na manga do eixo.
2: Use o diâmetro de tubo recomendado para conectar a entrada da bomba, se você usar um diâmetro menor
mangueira de entrada da bomba, devido à pressão negativa na bomba, o ar externo entra mais facilmente na
bomba através do encanamento, isso fará com que o desempenho da bomba se degrade e também o ar
bolhas causam danos à bomba.
3: Visto da direção da entrada da bomba, o impulsor gira no sentido horário (veja a seta em
a porta de saída).
4: A bomba pode ser instalada verticalmente ou horizontalmente (veja a figura 1) Quando instalada
verticalmente, a porta de saída deve estar voltada para cima.
5: Para evitar o funcionamento a seco (ar preso no impulsor), a porta de saída da bomba de água deve
ser vertical ou na parte superior do impulsor. (veja a figura 1)
6: O tubo conectado deve ser montado verticalmente (ou sem cotovelo em 20 cm) para fazer o ar
descarregado facilmente, o tubo de saída não deve ser usado com cotovelo inferior a 90 graus (veja a figura 2).
7: Não pode usar água do mar ou outra poluição pesada com líquido de impureza de grão grande como líquido
meio

■Parâmetro de temperatura
1. Temperatura do líquido médio: -40℃ a +85℃ (-40°F a + 185°F)
2. Temperatura ambiente de trabalho: -40℃ a +85℃ (-40°F a +185°F)
3. Temperatura de armazenamento: -40℃ a +70℃ (-40°F a +158°F)
(até 100 ℃, mas isso encurtará a vida útil)
■Pressão do sistema
-0,2 a 2,5 bar (100℃ (212°F).
A vida útil é superior a 20.000 horas com base na tensão nominal e 36℃ (86°F) ambiente
temperatura.
■Faixa de tensão
Bomba de água nominal de 24V, faixa de trabalho 18V - 32V
Embora o motor possa ser usado em uma ampla faixa de tensão e temperatura, mas excessiva ou muito
baixa tensão e temperatura afetarão a vida útil do motor, a bomba não pode ser
exposta à radiação térmica ambiente.
Líquido médio: mistura líquida (água com menos de 60% de glicol)
■ Parâmetro elétrico

Modelo do conector e as propriedades elétricas correspondentes (ver figura 3):


■ Atenções
1. Temperatura ambiente de trabalho: -40℃--120℃, deve tentar evitar perto do catalisador de três elementos, sistema de tubo de descarga de gás e motor durante a instalação, garantir a temperatura do ambiente de trabalho.
2. A posição de instalação da bomba de água deve, tanto quanto possível, estar próxima do baixo nível de água, para prolongar a vida útil da bomba.
3. Use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil
4. Preste atenção à pureza da água, evite atolar e o impulsor bloqueado para reduzir a vida útil da bomba
■ Parâmetro de desempenho


■Dimensão externa

Aplicação:
