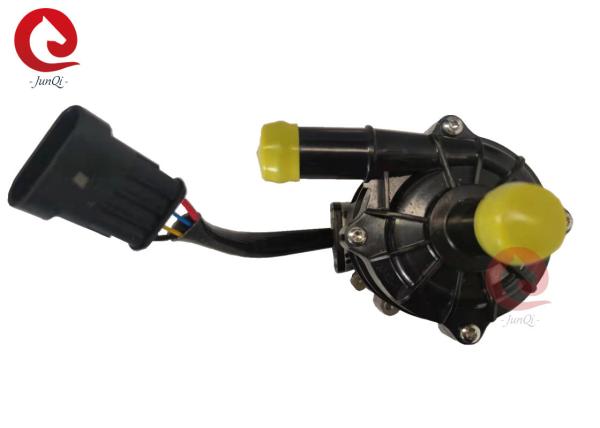

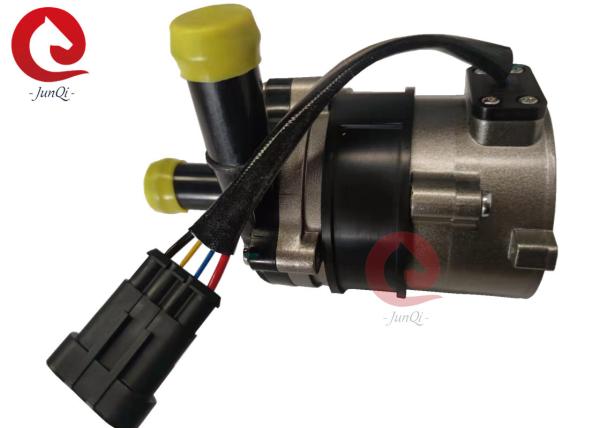

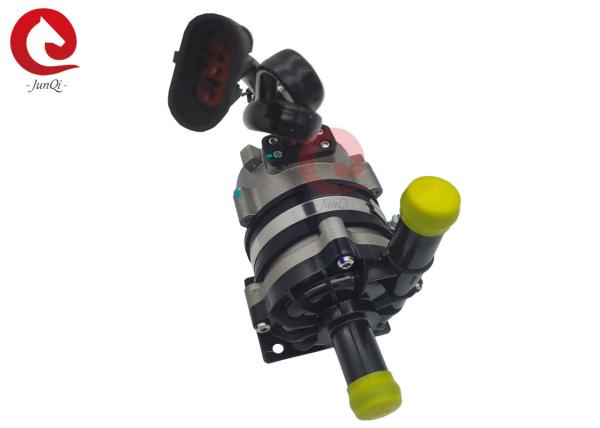

Junqi JP100-24V Circulação Centrífuga Bomba de Água CC Células de Veículo Elétrico Bomba de Refrigeração EV

♣ Características

* Bomba centrífuga de um estágio

* Transmissão da força magnética (estrutura da bomba de escudo)

* Motor DC sem escovas de alta eficiência, baixo consumo de energia, alta eficiência, longa vida útil.

* Com uma ampla gama de temperaturas de funcionamento

* Controle da velocidade do sinal PWM (reflexão opcional do sinal PG)

* Com controlo de fluxo constante

* Protecção de polaridade inversa

* Protecção contra corrida seca

* Proteção contra sobrevoltagem e sobrecorrência

* Sobrecarga, protecção contra sobre temperatura

* Componentes eletrónicos para automóveis

♣ Descrição técnica (partes em contacto com o líquido)

Casa da cabeça da bomba: PPS+GF

Impeller: PPS+GF

Cavidade do escudo: PPS+GF

Rolamento do eixo: materiais compostos de resina de carbono+ lavadora cerâmica de zircônio

Eixo: eixo oco de aço inoxidável

Rotor: embalagem de injecção de nylon

Anel de vedação: EPDM

♣ Dispositivo de condução (incluindo motor)

Eletromagnético de accionamento: imã+injeção de nylon

Parafusos e porcas: aço inoxidável SUS 304

Motor de condução: motor sem escovas

Quadro de arame do motor: PPA+GF (branco)

Casas de bombas: liga de alumínio

Capa: aço inoxidável SUS 304

Arco de apoio: aço inoxidável US 304+ anel de borracha amortecente

Impermeável com base na classificação IP68 (en60529)

Conector: 3 pinos ou 4 pinos (com feedback do sinal PG)

Diâmetro do bico:22.2 mm (diâmetro interno:20 mm)

♣Informações básicas

Instruções de montagem:

♣ Parâmetro de temperatura

Temperatura média do líquido: -40°C a +120°C (-40°F a + 248°F)

Temperatura ambiente de trabalho: -40°C a +100°C (-40°F a +212°F)

Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)

(até 100 °C, mas reduzirá a vida útil)

♣ Pressão do sistema

-0,2 a 2,5 bar (100°C).

A vida útil é superior a 20 000 horas com base na tensão nominal e na temperatura ambiente de 36°C.

♣ Modelo de conector e pinos

Atenção

1. temperatura ambiente de trabalho: -40°C-120°C, deve tentar evitar perto de três elementos catalítico, sistema de tubo de descarga de gás e motor durante a instalação,assegurar a temperatura do ambiente de trabalho.

2A posição de instalação da bomba de água deve ser o mais próxima possível do nível de água baixo, para prolongar a vida útil da bomba.

3Para reduzir a resistência à água, deve-se, tanto quanto possível, reduzir o número de cotovelos na tubulação da instalação, assegurando que não haja nenhum cotovelo a menos de 20 cm da bomba.

4. Por favor, use a bomba longe do ambiente empoeirado, a poeira é prejudicial para reduzir a vida útil

5. Preste atenção à pureza da água, evitar o engarrafamento e o bloqueio do impulsionador para reduzir a vida útil da bomba.

♣ Gráfico da curva

♣Descrição do comando PWM:

♣ Dimensões totais

♣ Linha de produção de bombas de água:

♣ Aplicações:

Aplica-se aos VEHE (veículos elétricos híbridos), VEHE (veículos elétricos), comboios, navios e outros sistemas de circulação de aquecimento e de circulação de arrefecimento.
