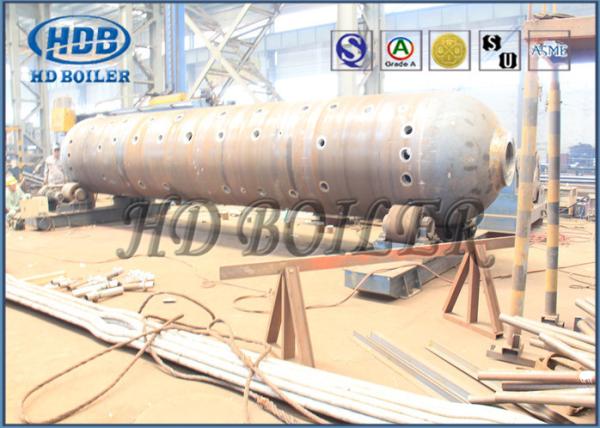

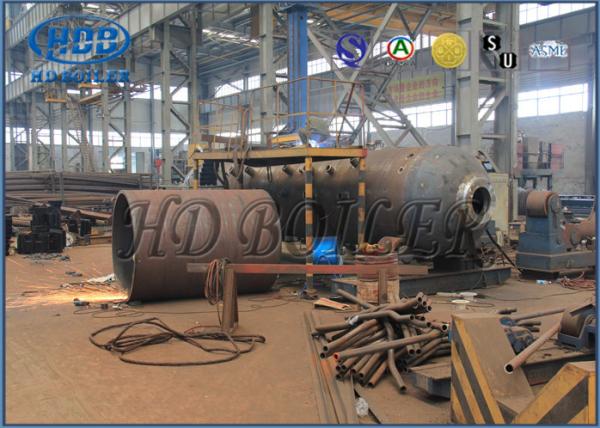

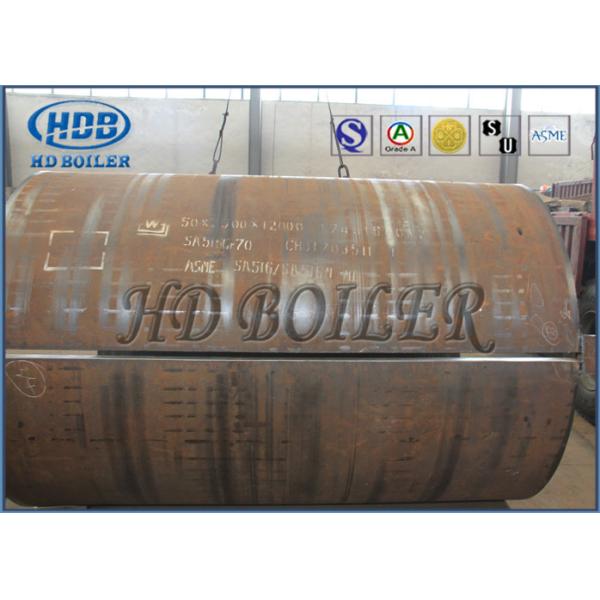

Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Especificações
Number modelo :
Cilindro do vapor
Lugar de origem :
China
MOQ :
1 grupo
Termos do pagamento :
L/C, T/T
Capacidade da fonte :
400 toneladas pelo mês
Prazo de entrega :
50~100 dias
Detalhes de empacotamento :
Embalagem em condições de navegar
Projeto & código da fabricação :
SEÇÃO DE ASME MIM, EDIÇÃO 2017
pressão do projeto :
7.9MPa
temperatura do projeto :
300℃
EXIGÊNCIAS DE NDE :
Exigido
PWHT :
Exigido
PRESSÃO DE TESTE HIDROSTÁTICA :
11.9MPa
Descrição

Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE



Descrição



1 Um cilindro do vapor é uma característica padrão de uma caldeira do água-tubo.
2 É um reservatório de água/vapor na extremidade superior dos tubos da água.
3 O cilindro armazena o vapor gerado nos tubos da água e atua como um fase-separador para a mistura do vapor/água.
4 A diferença nas densidades entre ajudas da água quente e fria na acumulação - da água “mais quente”/e de saturar-vapor no vapor-cilindro.
5 Inicialmente o único cilindro na parte inferior e três cilindros na parte superior foram conectados através de uma rede dos tubos que foram soldados aos cilindros acima e do único cilindro abaixo.



Função



1 Um cilindro do vapor está sozinho usado ou no lama-cilindro da empresa/no cilindro água de alimentação situados no nível inferior.
2 Uma caldeira com o cilindro do vapor e o cilindro da lama/água chamou uma caldeira do bi-cilindro e caldeiras de cilindro do vapor com somente a caldeira assim chamada do mono-cilindro.
3 Construção da caldeira do bi-cilindro pretendida normalmente para a caldeira-avaliação da baixa pressão quando o mono-cilindro projetado pela maior parte para as avaliações de alta pressão.
4 O vapor separado é retirado da parte superior do cilindro e distribuído ao processo.
5 Um aquecimento mais adicional do vapor saturado fará vapor superheated é usado tipicamente para conduzir turbinas de vapor.
6 O vapor saturado é puxado de cima do cilindro e re-entra na fornalha através de um superheater.
7 A mistura do vapor e da água que entram no cilindro do vapor através dos tubos do montante, cilindro interno que consiste no desembaçador separa gotas de água do vapor para produzir o vapor seco.
8 Vapor de água saturado na parte inferior dos fluxos do cilindro para baixo através da tubulação do downcomer, aquecida geralmente, para os cilindros do encabeçamento e da água.
9 A água de alimentação é alimentada igualmente ao cilindro de caldeira através da tubulação de alimentação do vapor que estende dentro do cilindro, ao longo do cilindro do vapor.



Exigências técnicas:



1 O projeto e a fabricação estarão na edição I, 2017 da seção do acordo w/ASME e na especificação da fabricação.
2 Todas as dimensões estão no milímetro a menos que o therwise especificar.
3 Todas as soldas transversais e circunferenciais farão a inspeção do RT
4 As soldas dos acessórios a rufar farão a inspeção da pinta
5 PWHT por PW-391S exigiu para o cilindro inteiro do vapor depois que as soldas estão completas.
6 As extremidades preparadas para a soldadura de campo serão protegidas com um revestimento do deoxaluminate 2" da extremidade e tampadas então e seladas com fita para fornecer essencialmente um selo apertado da água.
7 O cilindro será revestido externamente com o um revestimento da pintura da primeira demão (à exceção de aço inoxidável).
8 A flange será protegida bem



Atenção



O nível de água do cilindro do vapor da caldeira é um dos parâmetros os mais importantes do central elétrica à medida e ao controle. O controle do nível de água apropriado na caldeira é crítico para a operação segura da caldeira. Se o nível é demasiado baixo, os tubos de caldeira serão danificados superaquecendo. Se o nível é demasiado alto, os separadores de vapor não funcionarão corretamente, o controle de temperatura será difícil, e os tubos e a turbina de superheater poderiam ser danificados pela umidade ou pelo transporte químico do tratamento da água.
