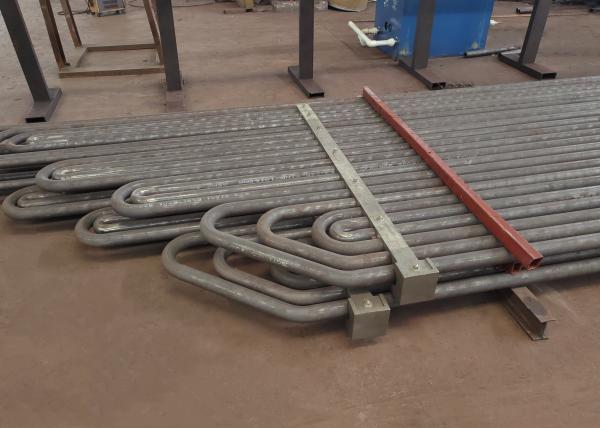

Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor
Especificações
Número do modelo :
HDT-ST001
Local de origem :
China (continente)
Quantidade mínima de encomenda :
500 toneladas
Condições de pagamento :
L/C, T/T, Western Union
Capacidade de fornecimento :
Cerca de 1000 toneladas / mês
Prazo de entrega :
60-75days
Detalhes da embalagem :
Embalagens navegáveis para exportação
Materiais :
Aço inoxidável, aço carbono, aço ligado
Certificado :
ASME, TUV, GV, CE, CATEGORIA A, ISO9001
Cores :
Personalizado
Forma :
U curva, reta, bobina, tubo de cobra
Aplicação :
Caldeira e trocador de calor, Energia, Petroquímica, Nuclear
OD :
1.5 a 1500 mm
Descrição





Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor





Entre os testes de qualidade que realizamos estão:

Teste de corrosão Realização apenas quando especificamente solicitado pelo cliente
Análise química Teste realizado em conformidade com os padrões de qualidade exigidos
Ensaios destrutivos / mecânicos Tensão. Dureza. Aplanamento. Flare. Flange.
Ensaios de curvatura reversa e Re. plano Executado em plena conformidade com as normas relevantes e ASTM A-450 e A-530 normas, o que garante a expansão sem problemas, soldagem e uso no cliente final
Teste de corrente de Eddy Feito para detectar homogeneidades no subsolo utilizando o Sistema de Ensaios Digitais de Marcas de Falhas
Ensaios hidrostáticos Testes hidrostáticos 100% realizados de acordo com as normas ASTM-A 450 para verificar o vazamento do tubo, e pressão máxima que podemos suportar 20Mpa/7s.
Ensaio de pressão atmosférica Para verificar qualquer indício de fuga de ar
Inspecção visual Após a passivação, cada comprimento de tubos e tubos é submetido a uma inspeção visual completa por pessoal treinado para detectar falhas de superfície e outras imperfeições


Ensaios suplementares:Para além dos testes acima referidos, realizamos também testes suplementares dos produtos fabricados.

·Teste de corrente de Eddy

·Testes de O.P.

·Ensaios radiográficos

·Ensaios de corrosão

·Microtestes

·Macro-teste

·Ensaios de CIG

·Ensaios ultrasónicos

·Teste de penetração de líquido







Introdução ao produto

Nome do produto
Economizador para caldeira
Tipo de estrutura
Tubo de bobina serpentina de bobina
Material do tubo
- Aço carbono: 20#, 20G, A195, A-1
- Aço de baixa liga de classe Corten: aço corten, aço ND (09CrCuSb)
- Aço ligado: 15CrMoG, T11
Padrão
China GB, ASME
Grau do fabricante
China Grade A, Certificado ABS, Certificado TUV
Tipo de tubo
- Tubo nu.
- Tubos de barbatanas
Especificação do tubo
De acordo com as exigências do cliente
Espessura do tubo
De acordo com as exigências do cliente
Pressão de trabalho
1.6 MPa ~ 13.2 MPa
Temperatura de funcionamento
Depende do material
Solução
Soldadura automática de tubos GTAW (TIG)
TDN de solda
RT automático 100%



Os tubos U-Bend cumprem as seguintes normas:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556



Grau de aço:



Ferrita Austenita Duplex Super Duplex Alcoóis de níquel Titânio

TP410

TP405

S44400

S44660

TP430

TP304/304L

TP316/316L

TP316Ti

TP317/317L

TP321

TP347

S31803

S32205

S32304

S32750

S32760

N06600

N08020

N00880

N08825

N08904

 Gr.2



Os tubos de outras ligas e tipos de aço podem ser produzidos mediante acordo.

Recuperação de calor residual Caldeira Trocador de calor bobina serpentina bobina aquecedor tubo superaquecedor



Requisitos técnicos:

Especificação padrão de tubos retos para dobra:

As especificações do presente regulamento são aplicáveis a todos os veículos da categoria A, B, C ou D.

Marcação:Antes de dobrar por máquina de marcação em todo o comprimento do tubo (seção dobrada após aquecimento

Tratamento sem marcação)

Nota:A marcação também é possível após dobrar as partes retas do tubo de dobragem U.



Tubos de inclinação em U:

- TEMA RCB 2.31 Padrão da Associação de Fabricantes de Intercambiadores Tubulares (9a edição).

- ASTM A688/ASME SA688 Especificação padrão para tubos soldados resistentes à corrosão austenítica

Aço concebido para caldeiras de água de alimentação.

- ASTM B163/ASME SA163 Requisitos técnicos normalizados para tubos de níquel e liga de níquel para

Condensadores e trocadores de calor.



- Especificações do cliente.

Radius de dobra:De 1,5*OD ((Diâmetro externo) a 1500 mm

Ao encomendar tubos com raio inferior ou igual a 1,5*OD, é necessário concordar com a precisão da geometria.

Comprimento máximo dos tubos retos: ((Antes de dobrar): 35000 mm.

Comprimento da perna:Min 1 Meter, máximo 16500 mm (para máximo R=1500 mm)

Nota:Outros tamanhos estão disponíveis mediante acordo.

Tratamento térmico:Estresse aliviado após a inclinação em U (área de inclinação mais 300 mm para cada perna).

Teste hidrostático após dobra U: Pressão máxima de ensaio 600 bar, imersão de 10 segundos com

Água desmaterializada, limpeza de ar comprimido após o teste hidráulico.

Embalagem: Em caixas de madeira de dimensões correspondentes, pré-fumigadas e resistentes ao transporte, para:

Cada tubo comprimento, raio, diâmetro, de acordo com os requisitos PO bem como embrulhado em polietileno

filmes com tampas de plástico moles em ambas as extremidades do tubo.
