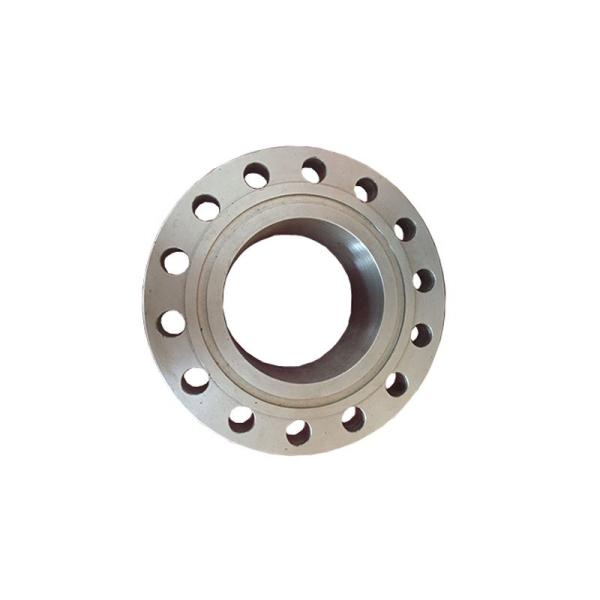

Mesas da tubulação da solda do soquete do aço carbono Q235 PN16

Especificações

Number modelo :

Mesa 005 da tubulação da solda do soquete

Lugar de origem :

China

MOQ :

1pieces

Termos do pagamento :

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacidade da fonte :

5000 partes/mês

Prazo de entrega :

7-15 dias do trabalho

Detalhes de empacotamento :

Caixa deexportação da madeira compensada da Envoltório-caixa do psiquiatra

estrutura :

Flanges

Produzindo o processo :

Boleto-Corte-Forjamento-Aquecimento-Torno-Perfuração-Insp

Transporte :

Pelo mar, pelo ar, por expresso

Superfície :

Conexão :

Solda

Inspeção :

Verificação da Em-casa da fábrica ou a inspeção do terceiro

Descrição

Flanges da tubulação da solda do soquete do aço carbono do RUÍDO En1092-1 BS4504 RF Q235/A105 Pn10 Pn16 SS

As flanges da solda do soquete foram desenvolvidas inicialmente para o uso no encanamento da alta pressão do pequeno-tamanho. Sua força estática é igual deslizar em flanges, mas em seu deslizamento maior do que dobro-soldado da força de fadiga 50% em flanges.

A conexão com a tubulação é feita com a 1 solda de faixa, no fora da flange. Mas antes de soldar, um espaço deve ser criado entre a flange ou o encaixe e a tubulação.

Processo de flanges da tubulação da solda do soquete

Flange do interruptor (flange da solda do soquete) para conter um ombro no interior da flange que atua como guia para ajustar a profundidade em que a tubulação é soldada à flange. São fabricados introduzindo a extremidade de tubulação na flange até que se assente para fora contra o ombro, e então retraindo a tubulação 1/8 antes em soldá-la no lugar. Esta prática foi empregada originalmente reduzir o rachamento devido aos esforços térmicos em superheaters de aço inoxidável, mas tem ao longo dos anos a prática normalizada tornada para a instalação de toda a solda do soquete flangeia (flange do interruptor).

Dimensões 1500 das flanges da solda do soquete da classe de ASME B16.5

TAMANHO

Identificação

Círculo de parafuso (porque)

Cara aumentada (R)

Cara aumentada (RF)

Identificação 2*

Espessura levantada da cara (T)

Espessura lisa da cara (T2)

Furo de parafuso (b)

No. de furos de parafuso

1/2”

0,88"

4,75"

3,25"

1,38”

.250"

1,50”

.38"

0,55"

1,50”

0,88"

1,25”

0,88"

3/4"

1,09”

5,13"

3,50"

1,69”

.250"

1,75”

.44"

0,74"

1,63”

1,00”

1,38”

0,88"

1,36”

5,88"

4,00"

2,00"

.250"

2,06"

.50"

0,96"

1,88”

1,13”

1,63”

1,00”

1-1/4”

1,70”

6,25"

4,38"

2,50"

.250"

2,50"

.56"

1,28”

1,88”

1,13”

1,63”

1,00”

1-1/2”

1,97”

7,00"

4,88"

2,88"

.250"

2,75"

.62"

1,50”

2,00"

1,25”

1,75”

1,13”

2,44"

8,50"

6,50"

3,63"

.250"

4,13"

.69"

1,94”

2,50"

1,50”

2,25"

1,00”

2-1/2”

2,94"

9,63"

7,50"

4,13"

.250"

4,88"

.75"

2,32"

2,75"

1,63”

2,50"

1,13”
