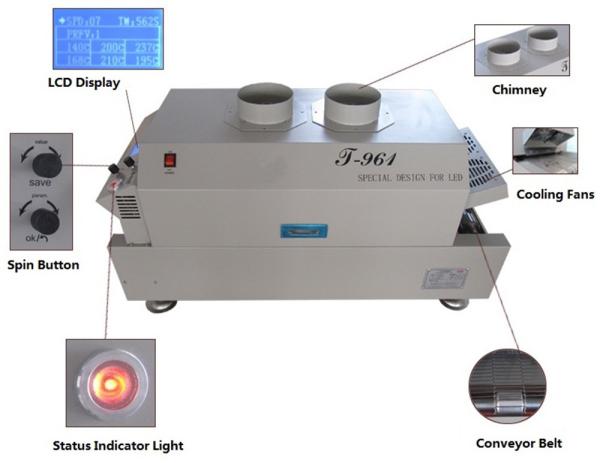

O tipo o mais quente mini forno T961 do transporte do Reflow de SMT

230*730mm 6 máquina de soldadura de solda das zonas 3.5KW

Desgin especial para o diodo emissor de luz/SMD

Compra na loja de Aliexpress diretamente:

https://www.aliexpress.com/item/32920475678.html?spm=a2g0o.store_pc_groupList.8148356.3.8c2f7609n6uKUV

Paramater técnico para T961:

Descrição:

1. Esta máquina seleciona o siroco nivelado inteligente e o controlo infravermelho rápido da tecnologia de aquecimento, equipados com a roda de vento especial do projeto, a estabilidade da velocidade e a temperatura do uniforme, terno para ininterrupto soldando os componentes do diodo emissor de luz e do BGA.

2. Esta máquina é equipada com o esteira-tipo e os seis sistemas de aquecimento da área da temperatura, e cada área da temperatura usa o controlo do PID e o tipo independentes do aquecimento do up-down, pode fazer a temperatura interna mais exata e bem distribuído, apenas tome aproximadamente 7 minutos pode deixá-la calor até a temperatura de trabalho da temperatura ambiente.

3. O tipo de aquecimento da onda inteligente da temperatura, seleção desproporcionado da onda da capacidade, tem oito ondas da temperatura pode satisfazer várias exigências tecnologicos de solda.
4. Use a tecnologia programável, pré-ajuste a função do armazenamento da memória da onda da temperatura, possa terminar o processo de solda inteiro automaticamente de acordo com sua onda de pré-ajustamento.
5. adote a medida da temperatura do par termoelétrico e adicione o circuito da compensação, fazem a medida da temperatura mais exata, a onda mais perfect.6. Tecnologia inteligente do controle de temperatura do PID do uso; faça o controle de temperatura mais exatamente.    Adote o grande relé que solidstate atual importado a saída noncontact pode eficazmente evitar o dano da placa de IC ou de circuito devido a se aquecer rápido ou ininterrupto, para fazer a segurança mais científica de solda inteira do processo.
7. o sistema de transmissão adota o motor importado da conversão de frequência, velocidade do circuito fechado do PID, operação lisa, escala ajustável 0-290mm/min.8 da velocidade. Adote a estrutura independente da roda e o suporte de aço inoxidável especial, corridas wearresisting duráveis lisamente, precisão da velocidade pode alcançar ±10mm/min.9. Zona refrigerando independente, para assegurar a placa do PWB da baixa temperatura quando o required.10. A relação amigável da operação da humano-máquina, exposição perfeita do LCD, nenhuma necessidade de conectar com o PC, pode olhar o processo de reparação inteiro muito claramente.
11. projeto, práticos ergonômico e operados facilmente. A boa qualidade da construção mas ao mesmo tempo de pouco peso e uma pegada pequena permitem que o T-960 seja facilmente banco posicionado, transportado ou armazenado.


Fundação para o grupo da onda:

1. A teoria da solda de reflow e a onda da temperatura

Quando a placa do PWB entra na área do calor acima (área seca), o solvente e o gás na pasta da solda evaporará. Ao mesmo tempo, o fluxo pode molhar a almofada e a ponta e o pé componentes. A pasta da solda derrete, cava dentro e cobre a almofada, conduzindo à almofada e os pinos do componente isolam o oxigênio. A placa do PWB entra na área da preservação do calor. A placa e os componentes do PWB obtêm o pré-aquecimento completo. Em caso de danificar o PWB e os componentes quando entra na área de solda e na temperatura aquece-se acima rapidamente. Quando a placa do PWB entra na área de solda, a temperatura aquece-se acima e a pasta da solda derrete. Quando a placa do PWB vai dentro à área refrigerando, a solda líquida para colar os pontos de solda solidifica. O processo do reflow é terminado.

A temperatura é a chave à qualidade de solda. A inclinação de aquecimento real e ajustando-se da temperatura e a temperatura máxima devem ser de acordo. Antes que a temperatura alcance 160°, controle por favor o calor acima da velocidade dentro sobre 1°/S. Se aqueça acima demasiado rapidamente, a placa do PWB e os componentes serão danificados, e a placa do PWB pode ser fora da forma. No outro lado, o fluxo volatilizes demasiado rápido. E é fácil fazer a bola de solda da lata. Ajuste a temperatura máxima 20°-40°higher do que o ponto de derretimento da pasta da solda. Ajuste o tempo 10S~60S do reflow. Se a temperatura máxima é baixa ou o tempo do reflow é curto, afetará a qualidade de solda, e sério está causando a pasta da solda não derrete. Se a temperatura máxima é alta ou o tempo do reflow é longo, o poder do metal estará oxidado e afetar a qualidade de solda e sério está causando o componente e a placa do PWB danificou.
2. O grupo da onda da temperatura

Ajuste a onda de acordo com a pasta da solda e a fundação acima. A pasta diferente da solda, escolhe e para ajustar ondas diferentes. Além, a onda da temperatura relacionou-se ao PWB, à densidade e ao tamanho dos componentes. A temperatura de solda geralmente sem chumbo deve ser um 40° mais alto do que o ponto de derretimento.

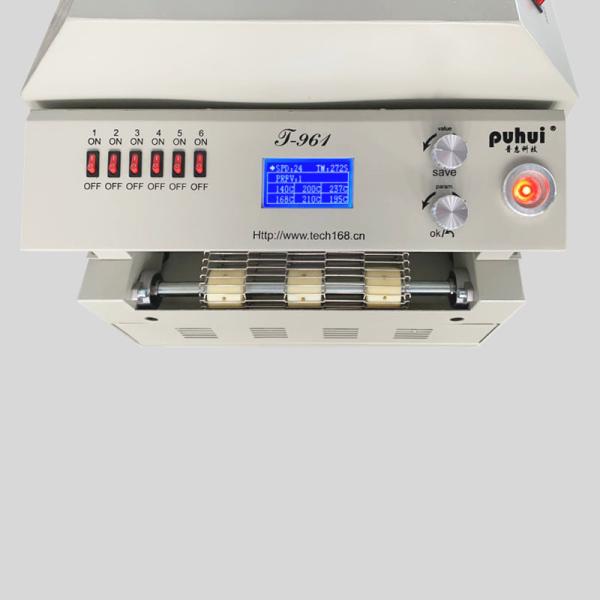

Imagens reais de 100% como segue:

Garantia:

A máquina completa tem um período de garantia de 1 ano da época do serviço da compra e da vida.
Nós fornecemos sempre peças sobresselentes da máquina, fonte direta segura da fábrica.
Nós proporcionamos Q/A em linha e o serviço de pesquisa de defeitos do apoio e o técnico do conselho.

Proporcione um a um serviços da após-venda. Cada máquina 100% testou bem antes do navio para fora.
