Especificações
Número do modelo :
CHM-551
Local de origem :
China
Quantidade mínima de encomenda :
1
Condições de pagamento :
T/T, Western Union
Capacidade de abastecimento :
30 por mês
Tempo de entrega :
1-3 dias
Detalhes da embalagem :
Caixa de madeira
tamanho máximo do PWB :
350 mm ((L) x 270 mm ((W) (padrão)
Alimentação :
alimentadores de 50pcs Yamaha (alimentador pneumático & elétrico)
Sistema operacional :
Windows (vem com o rato do PC e do teclado)
Calibração de fé :
O automóvel calibra o ponto de Mark
Altura do componente :
12mm
Velocidade de montagem :
11500CPH ((ótimo); IPC9850:8850cph
Peso Líquido :
310 kg
Garrafa :
Mudança automática de bocal com biblioteca de bocas de 13pcs
DIMENSÃO :
1050 mm ((L) x 1050 mm ((W) x 1360 mm ((H)
Precisão de montagem :
(XY) ±0,05 mm CPK≥1.0
Descrição

Montagem de alta precisão 0201 perfeitaCHM-551Máquina de pick and place SMT pequena de 4 cabeças da Charmhigh

Alta configuração,Economia de espaço, muito bom para produção em pequenos lotes com alta estabilidade.


Modelo atualizado Genius pequenoCHM-551 chip mouter SMTParafuso de esfera de alta precisão
Transportador automático de PCB, 50 alimentadores, robô pick and place SMT de 4 cabeças
Máquina de Pick and Place CHM-551 SMT (com troca automática de bicos) para produção em lote SMT.0201 suportado. Suporte para teste CPK.Solução econômica para montagem SMT.


Vídeo de trabalho CHM-551 no Youtube:

https://www.youtube.com/watch?v=OawJh43K9EI


Embalagem chm-551 e pronto para enviar para a África do Sul:

https://www.youtube.com/watch?v=KBGGZVmYOzY


Recursos da máquina
1.Suporte para teste CPK
2. Troca automática de bicos (biblioteca de bicos de 13 conjuntos)
3.Compensação térmica
4. Transporte automático
5. Velocidade ideal: 11500CPH IPC9850:8850CPH
6. .……
Para mais recursos da máquina, consulte nosso gerente de conta


Lista de peças CHM-551

Item Quantidade Item Quantidade
Máquina de pick and place 1 Pinça 1
Bicos 8 Chave hexagonal interna 1
Caixa de ferramentas 1 Óleo lubrificante 1
Cartão de garantia 1 Filtro 4
Manual do usuário 1 Conector rápido 1
Relatório de teste 1 Mouse Pad 1
Escova 1 Cabo de alimentação 1


Especificações CHM-551
Dimensões 1050mm(C) x 1050mm(L) x 1360mm(A)
Peso 310kg
Fonte de alimentação AC220V (50Hz, monofásico) 1,5kw
Fornecimento de ar 0,5MPa ~ 0,7MPa
Geração de vácuo bomba de vácuo
Quantidade de cabeças de montagem 4 cabeças
Velocidade de montagem 11500CPH (ideal) ; IPC9850: 8850cph
Precisão de montagem (XY)±0,05mm; CPK≥1.0
Altura do componente 12mm
Tipo de componente

0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, etc.
(resistor/capacitor/diodo/triodo/LED/IC, etc.)

0201 para componente maior tamanho 36*36mm
Espessura do PCB 0,6mm~3,5mm
Tamanho do PCB 350mm(C)x270mm(L) (Padrão);
600mm(C)x350mm(L) (Opcional)
Troca de bicos Atroca automática de bicos(biblioteca de bicos de 13 furos)
Sistema de controle Computador industrial embutido (sistema Windows)
equipado com monitor, teclado e mouse
Sistema de acionamento

Eixo X&Y acionado por servomotores;

adotando aceleração e desaceleração de curva S flexível
Sistema de transmissão Parafuso de esfera + guia linear
Sistema de alimentação 50 pilhas de alimentadores pneumáticos/elétricos padrão Yamaha de 8 mm
(também adequado para bandeja de IC e alimentador de bastão)
Sistema de visão Câmera de instantâneo x4 (tamanho do componente aplicável: 14mm×14mm);
Câmera IC x1 (tamanho do componente aplicável: 25mm×25mm);
Câmera de marca x2


Destaque:

1. Troca automática de bicos, você não precisa trocar o bico manualmente, muito conveniente!

2. Sistema de câmera de visão forte, câmeras atualizadas com maior precisão, IC colocado com mais precisão e componente mínimo 0201.

3. Com transportador automático de PCB, construa uma pequena linha de produção SMT, liberte suas mãos!

4. Alta configuração com software inteligente, vida útil mais longa, Charmhigh fornece uma parte mecânica mais forte.



Principais características:

4 cabeças, 50 pilhas de alimentadores, servomotor, transportador automático de PCB, parafuso de esfera,

compensação térmica, troca automática de bicos de 19 furos, 0201, teste CPK aprovado......



Montagem de IC com resultado perfeito, suporte máximo para IC de tamanho 36x36mm, montagem perfeita de passo minúsculo.


Muito estável com alta precisão, o melhor modelo de 4 cabeças na China.


Feedback do cliente:

Máquina de seleção e colocação de PCB SMD universal totalmente automática com base CHM-551

Charmhigh SMT, fornecimento de fábrica, entrega imediata.

Charmhigh, marca chinesa de primeira linha.

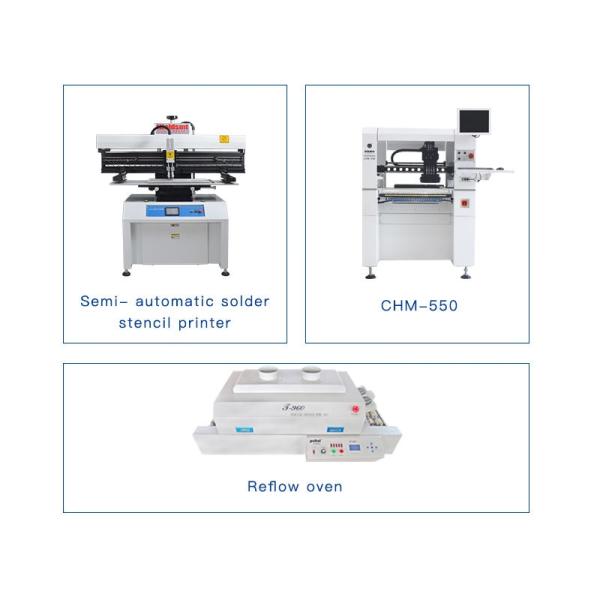

Recomende a linha de produção SMT:

Impressora de pasta de solda 3250, robô pick and place CHM-551 SMD, forno de refluxo T961s

Máquina de seleção e colocação de PCB SMD universal totalmente automática com base CHM-551

Observação:
A máquina pick and place é um conjunto completo com todos os acessórios incluídos no pacote, máquina pronta para uso!
A única coisa que você precisa preparar é um compressor de ar externo (fornecendo ar para os alimentadores pneumáticos).
Por favor, compre esta máquina com confiança.
Divirta-se com sua máquina pick and place!


Serviço e garantia:
A máquina completa tem um período de garantia de 1 ano a partir da data da compra e serviço vitalício.
Sempre fornecemos peças de reposição da máquina, fornecimento direto da fábrica com garantia.
Fornecemos suporte de perguntas e respostas online e solução de problemas e serviço de aconselhamento técnico.
Fornecemos serviço pós-venda individual.Cada máquina é 100% testada antes do envio.
