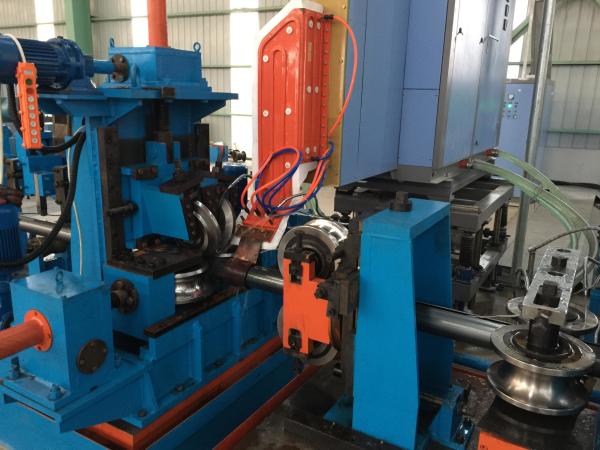

300KW soldou o equipamento para o canal do moinho de tubulação que faz a máquina o soldador de alta frequência de circuito integrado


Características técnicas
Numeração do instrumento da exposição
O painel de retificação do armário é equipado com um medidor digital da multi-função, que tenha a linha trifásica tensão da entrada, a linha corrente trifásica, o fator de poder, o poder reativo, o poder ativo, o poder, a tensão de C.C., a corrente da C.C. e os outros parâmetros, e pode ser controlado, indicado e gravado com uma comunicação distante ao computador superior.
Painel de controlo de retificação digital completo
A nova geração de máquina de solda de circuito integrado, usando a microplaqueta programável do controle principal da disposição de porta da lógica do campo (FPGA), a frequência principal até 100M, microplaqueta da conversão do A/D de 16 bocados (painel de controlo original que usa a microplaqueta da conversão do A/D de 8 bocados), a elevada precisão da definição dos dados; o cancelamento de todos os potenciômetros ajustáveis na placa (12 potenciômetros do controle no painel de controlo original), o ajuste do sistema de controlo do tela táctil da cor e do parâmetro, a eliminação de erros e a operação são simples e intuitivos. Todos os parâmetros na placa do retificador podem ser transmitidos ao computador de anfitrião para a exposição e à gravação com uma comunicação. O modo de trabalho paralelo original de FPGA assegura-se de que os módulos do programa se operem na alta velocidade e independentemente. E devido à linha dura lógica dentro da microplaqueta de FPGA, não há nenhum problema de correr o programa, e a estabilidade do sistema de controlo é aumentada. A placa de retificação digital completa adota o regulador dobro do PI do laço fechado, o anel interno é o anel de regulamento atual, o anel exterior pode estabelecer-se a dois modos de poder constante ou de pressão constante (tela táctil opcional). Tem as características da precisão de controle alta, velocidade de ajuste rápida, flexibilidade forte, boa extensibilidade da relação e assim por diante. Pode conseguir o um controle chave real.

Todo o painel de controlo digital do inversor
A nova geração de soldador de alta frequência de circuito integrado integrou o conceito de controle avançado de produtos similares no mundo. A disposição de porta programável da lógica do campo (FPGA) é usada como a microplaqueta do controle principal para realizar a tecnologia do controle avançado tal como o controle de fase fixo do fechamento do ângulo, a frequência superior e inferior que trava a proteção e assim por diante, que faz o equipamento que corre mais estável e mais eficiente. O indutor procura um caminho mais curto e a proteção da falha do circuito aberto na produção soldada da tubulação é mais exata e eficaz. Ao mesmo tempo, tem a função da saída da frequência, e pode transmitir e correr parâmetros à exposição e ao registro do PLC remotamente.
O painel de controlo novo do inversor usa o pulso que protege a tecnologia (PSM) para ajustar o poder do inversor, e resolve com sucesso o problema de harmonização da carga da máquina de solda. Quando o usuário muda a especificação da tubulação de aço, o interruptor da solda do contato/soldadura de indução, a harmonização de impedância pode ser conseguido sem nenhumas mudanças à máquina de solda, e a máquina de solda pode ser saídas de potência completas sob toda a condição de trabalho. A máquina de solda pode garantir a tensão de C.C. ao valor avaliado após o poder de 20%, e a máquina de solda pode garantir o fator de poder o mais alto e a corrente mínima do harmônico quando o poder de 20%~100% é avaliado. Tem a vantagem que o modo regulamentar do poder tradicional não pode ser comparado.

O voltímetro de alta frequência e a visualização ótica de tela táctil do amperímetro do console da operação
A máquina de solda e a tabela de funcionamento são conectadas por uma comunicação, e a frequência ressonante de alta frequência, de ativo, de reativo, o poder, a tensão de C.C., a C.C. atual, a tensão da armadura e a corrente da armadura é indicada no tela táctil da tabela de funcionamento.


Peças principais

O grupo inteiro de soldador de circuito integrado do HF compreende de retificar o armário, o inversor e o armário da saída, conectando o sistema de refrigeração da água do laço de fibra ótica, fechado, o console do operador central, o dispositivo de ajuste mecânico, etc.

Índice tecnologico

Espaço do poder: 60kW-1200kW
Espaço da frequência: 150kHz-500kHz
Corrente de avaliação: 180-3200A
Tensão de rede elétrica: 220V~660V, 50/60Hz, 3-fase

Uso

É usado para ser uma unidade alta do desempenho-aquecimento controlada pelo computador para a tubulação de aço de solda.
