C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
Especificações
Number modelo :
3AV5-12/1250-31.5
Lugar de origem :
China
MOQ :
1 grupo
Termos do pagamento :
L/C, T/T
Capacidade da fonte :
100 grupos pelo mês
Prazo de entrega :
20 dias
Detalhes de empacotamento :
Pacote de Plywooden
Modelo :
3AV5-12/1250-31.5
Quebrando a capacidade :
31.5KA
Tensão avaliado :
12KV
Corrente avaliado :
1250A
Vida mecânica :
10000 vezes
Tensão do motor :
DC/AC 110V 220V
tipos :
withdrawable, estacionário, lado-montado
Garantia :
1 ano
Descrição

Interruptor de alta tensão interno do vácuo 3AV5-12/1250-31.5

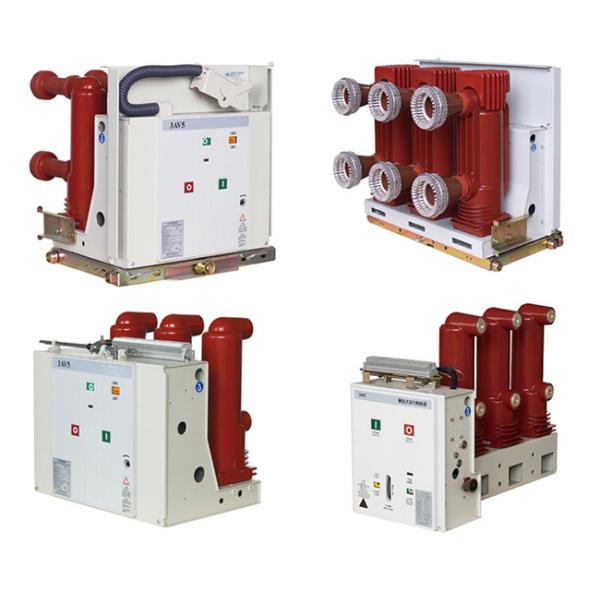

O interruptor de alta tensão interno do vácuo da C.A. da série 3AV5 é um equipamento de comutação interno com C.A. trifásica 50HZ e tensão avaliado 12KV. Há três tipos, um tipo withdrawable, um tipo estacionário e um tipo lado-montado.



O interruptor de alta tensão interno do vácuo 3AV5-12 adota a tecnologia de selagem contínua da isolação de ABB e de SIEMENS. O arco do vácuo que extinguem a câmara e outras peças do circuito preliminar são selados com material da resina de cola Epoxy para formar a isolação alta e o polo mecânico alto da força, que evita a influência do ambiente operacional áspero na isolação exterior do circuito preliminar e realiza livre de manutenção completo. Mecanismo da operação da mola, estrutura simples aperfeiçoados, desempenho estável, para empresas industriais e minando, centrais elétricas e subestações como o controle e a proteção do equipamento elétrico, e apropriado para lugares frequentes da operação.



3AV5 o tipo interruptor montado lado do vácuo adota a instalação fixa, usada principalmente para switchgear fixo, tal como o armário da rede de anel, a subestação em forma de caixa ou o vário sistema não padronizado da fonte de alimentação. O laço principal adota o polo de selagem contínuo, painel miniaturizado da operação, e salvar o espaço no armário.



C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo


Parâmetros técnicos:



Artigos Unidade Data
Tensão avaliado



Quilovolt

 12
O impulso avaliado suporta a tensão 75
A frequência de poder a curto prazo avaliado suporta a tensão (1min) 42
Frequência avaliado Hertz 50~60
Rated procura um caminho mais curto a quebra atual KA 20 25 31,5 40
Corrente avaliado

630 1000

1250

630 1000

1250 1600

1250 1600

2000 2500

 1600 2000 2500 3150 4000
A curto prazo avaliados suportam a corrente KA 20 25 31,5 40
Corrente tolerável máxima avaliado 50 63 80 100
Rated procura um caminho mais curto a fatura atual (o valor máximo) 50 63 80 100
A frequência de poder secundária do circuito suporta a tensão (1min) V 2000
Sequência avaliado da operação

O-0.3S-CO-180S-CO

O-180S-CO-180S-CO (em 40KA)

Avaliado escolha/banco lado a lado da capacidade que quebra a corrente

Corrente de quebra ajustada



 630/400 (40KA 800/400)
Rated procura um caminho mais curto a quebra da porcentagem atual do fluxo da C.C.   ≤35%
Tempo de abertura (tensão avaliado) Senhora 20-50
Tempo de fecho (tensão avaliado) Senhora 30-70
Vida mecânica épocas 20000
Rated procura um caminho mais curto a quebra de épocas de quebra atuais épocas 50 (40KA 30)
O desgaste permissível acumula a espessura de contatos moventes e estáticos milímetro 3
Tensão de funcionamento de fechamento avaliado v AC110/220 DC110/220
Tensão de funcionamento de abertura avaliado v AC110/220 DC110/220
Tensão avaliado do motor do armazenamento de energia v AC110/220 DC110/220
Poder avaliado do motor do armazenamento de energia w 80
Distância da abertura do contato milímetro 11±1
Curso do contato milímetro 3.5±1
Tempo de salto do contato Senhora ≤2 (40KA ≤3)

Abertura e fechamento trifásicos

heterogeneidade

 Senhora ≤2
Velocidade de fechamento média *1 m/s 0.9-1.3
Speed*2 de fechamento médio m/s 0.4-0.8
Resistência principal do circuito μΩ

≤50 (630A) ≤45 (1250A)

≤35 (1600-2000A) ≤25 (acima de 2500A)
