O metal automático da baixa pressão de máquina de carcaça da areia de 125KW 380V morre carcaça

A máquina de carcaça automática da areia, máquina de carcaça 6000*5250*3400 do dado do metal dimensiona

ESTRUTURA DO EQUIPAMENTO
O equipamento LPDC5540 que consiste em componentes principais: o dispositivo da carcaça, fornalha de indução, recebendo o carro, banho da grafite, morre limpar o dispositivo, o guindaste, os manipuladores, o sistema hidráulico e de movimentações, o sistema pneumático, o sistema de aquecimento do tubo do montante e o sistema de controlo etc.

1. A função e os parâmetros do painel de toque são ajustados pelo inglês chinês
sistema de controlo 1.1.Operation: Com dispositivo de controle do PLC de Siemens;
1,2 programa Verstions: NC e EN

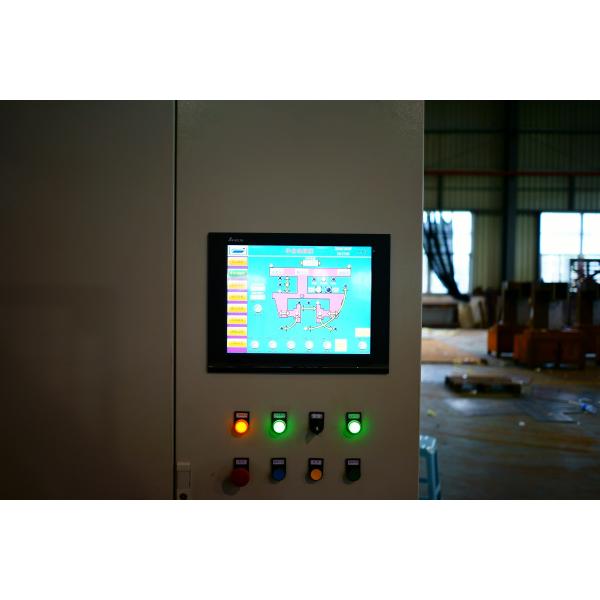

1,3 painel do tela táctil + Team Viewer e controle industrial do PC.
1,4 alarme e problemas que disparam na apresentação dos códigos, para os problemas que fixam rapidamente e os trabalhos de manutenção.

2,1 o manipulador é com unidade de condução do servo motor, sistema ferroviário guilding linear, para mover o manipulador no sentido horizontal e vertical: mais rapidamente, desempenhos das mais estáveis e elevadas precisões do controle.


3.Furance
3,1 o poder do furance da indução é 105KW;
3,2 grande índice do derretimento até 1800kg,
3,3 a capacidade de derretimento é 350KG/H, ajuste stepless do poder;
3,4 com os indutores 3*35KW, cada indutor é refrigerar de água, dispositivo de detecção do volume de água em revestimentos de água;
3,5 métodos de aquecimento da fornalha de indução: padrão com queimador de gás, aquecimento da eletricidade para a opção (custo extra)
3,6 dispositivo de abertura hidráulico montado na tampa da fornalha.
3,7 com tampa de alimentação material da tampa e da limpeza do deserto, automàtica controlo;
3,8 gravação da história da temperatura da fornalha e progr do controle da inspeção.
3,9 métodos de abertura da fornalha: manualmente/automaticamente programa

carro 4.Receiving
desempenhos 4.1with do up-down móvel; dianteiro & inverso;
4,2 transporte os produtos de carcaça aos veículos do armazenamento diretamente.

5.Crane com grua elétrica
5,1 peso de levantamento eficaz 500kg;
5,2 o guindaste é usado para levantar a tampa da fornalha para a limpeza da fornalha, a manutenção etc.

banho 6.Graphite
6,1 com desempenhos da agitação da temperatura constante e da grafite.
6,2 com os 2 tanques, tubos e agitadores sperated feitos do material de aço inoxidável (SUS 316L).
6,3 usado para o dado que refrigera e que reveste;
6,4 o revestimento da grafite é para uma remoção das partes e um controle de temperatura mais fáceis do dado.
6,5 espaço de utilização eficaz: 1124*896mm

7.Hydraulic e sistema de movimentações
7,1 fontes dos componentes com tipos de alta qualidade do internationa: SOL, REXROTH, YUKEN etc.
7,2 os componentes são usada especial, com desempenhos da estabilidade alta, da proteção da contaminação, de apropriada fortes para a operação água-baseada etc. do óleo hidráulico.
7,3 o óleo hidráulico (glicol de etileno) trabalha na baixa temperatura, qualidade estável, para não obter deteriorado.
7,4 servo motor que conduz, nenhuma vibração.

sistema da carcaça 8.Furnace
8,1 os componentes pneumáticos fornecidos com o NORGREN, tipos de FESTO;
8,2 a pressão é com dispositivo de controle proporcional;
8,3 com 2 - projeto da proteção das válvulas da segurança para a garantia de alta qualidade da carcaça e da segurança.

tubo 9.riser
 9,1 o tubo do montante na tampa do furance é com selagens cerâmicas;
9,2 método de aquecimento do tubo do montante: Aquecimento da eletricidade da frequência média, poder 60KW; consumo de potência média: 7KW;
9,3 tempo de aquecimento até o ≈ 900℃ 90 segundos
sistema de refrigeração da água 9.4Contains.

câmara da limpeza 10.Die
dispositivo 10.1shot de sopro (pó de cobre que sopra) para a limpeza dos dados.
10,2 os dados podem ser movidos para a câmara de limpeza automaticamente para a condição oxidada pesada de limpeza das contaminações do processo @.
