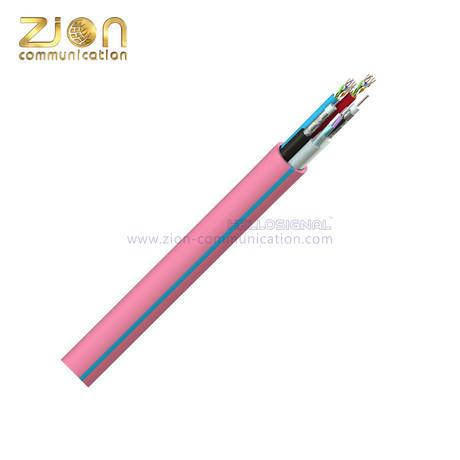

Cabo composto dos meios MCC2
Cabo composto dos meios MCC2
Especificações
Number modelo :
Cabo composto dos meios
Lugar de origem :
China
MOQ :
20 quilômetros
Termos do pagamento :
T/T, L/C
Capacidade da fonte :
1000KM/mês
Prazo de entrega :
25 dias de trabalho
Detalhes de empacotamento :
100M, 200M, rolo, caixa
Condutor :
Cobre estanhado, 18(7) Calibre de diâmetro de fios
Isolação :
Cloreto Polyvinyl (PVC)
Número de núcleos :
2
Cores :
Vermelho, preto
Descrição
MCC2
Cabo composto dos meios MCC2
Construção:
1 x que ilumina o controle
Núcleos do poder
Maestro Material Cobre estanhado, 18(7) Calibre de diâmetro de fios
Material de isolação Cloreto Polyvinyl (PVC)
Número de núcleos 2
Cores do núcleo Vermelho, preto

Os dados emparelham-se
Maestro Material Cobre estanhado, 22(7) Calibre de diâmetro de fios
Material de isolação Polietileno (PE)
Número de pares 1
Tela total Folha de alumínio (cobertura 100%)
DrainWire Cobre estanhado, 24(7) Calibre de diâmetro de fios
Cores do núcleo Azul, branco
Bainha total Cloreto Polyvinyl (PVC)
Cor da bainha Cinza

gato 5E UTP de 2 x
Maestro Material & tamanho Cobre desencapado, 24(1) Calibre de diâmetro de fios
Material de isolação HDPE
Número de pares 4
Emparelhe a identificação Branco/azul, azul/branco
  Branco/alaranjado, alaranjado/branco
  Branco/verde, verde/branco
  Branco/Brown, Brown/branco
Material da bainha PVC
Cor da bainha 1 vermelho de x, 1 azul de x

tevê 100 de 2 x
Maestro Material Cobre desencapado
Maestro Size 1.02mm
Material de isolação FPE
Tela total 1 Folha de cobre desencapada
Tela total 2 Trança desencapada do fio de cobre, (cobertura do ≥ 55%)
Material da bainha PVC
Cor da bainha 1 vermelho de x, 1 azul de x

Construção total:
Material da bainha Cloreto Polyvinyl (PVC)
Cor da bainha Rosa + listra azul

Características elétricas:
Iluminando o controle
Calibre de diâmetro de fios de Máximo Maestro Resistance 18(7) 24,1 Ω/km
22(7) Calibre de diâmetro de fios 55,2 Ω/km
Resistência de isolação > 200 MΩ.M
Calibre de diâmetro de fios da capacidade 18(7) ± 10 de 45 pF/m
Calibre de diâmetro de fios da impedância 18(7) ± 20 de 120 Ω
Avaliação da tensão 300 V

Gato 5E UTP
Impedância nominal 100 ± 15 Ω (1-100MHz)
Máximo Maestro Resistance @ 20°c ≤ 9,50 Ω/100m
Máximo Maestro Resistance Unbalanced ≤ 5.0%
Capacidade mútua ≤ 5,6 nF/100m
Capacidade desequilibrada à terra ≤ 300 PF 100m
Máximo Atraso Enviesamento ≤ 45 ns/100m
Avaliação da tensão 30 V
Tensão do teste 2.5kV (C.A.)

tevê 100 de 2 x
Impedância nominal 75 ± 3 Ω
Máximo Maestro Resistance @ 20°c ≤ 23,5 Ω/km
Maestro exterior Resistance @ 20°c ≤ 15 Ω/km
Capacidade 53 ± 3 pF/m
NVP 83%

Desempenho elétrico da tevê 100
Atenuação Perda de retorno
Frequência
(Megahertz)		 Atenuação
(dB/100m)		   Frequência
(Megahertz)		 Atenuação
(dB/100m)		   Frequência
(Megahertz)		 DB

5 1,6 860 19,5 30 – 470 ≥ 23
50 4,6 1000 21,5 470 – 862 ≥ 20
100 6,5 1750 29,0 862 - 2150 ≥ 18
200 9,5 2150 32,5
460 15,0


Desempenho de transmissão do gato 5E UTP
Frequência 1 4 10 16 20 31,25 62,5 100 155 200 300 350 Megahertz
Atenuação 2,0 4,10 6,5 8,2 9,30 11,7 17,0 22,0 26,6 30,7 38,7 41,4 DB
Perda de retorno 20,0 23,0 25,0 25,0 25,0 23,6 21,5 20,1 10,1 9,0 7,2 6,6 DB
EM SEGUIDA 65,3 56,3 50,3 47,2 45,8 42,9 38,4 35,3 29,2 27,3 24,4 23,2 DB
PICOSEGUNDO EM SEGUIDA 62,3 53,3 47,3 44,4 42,8 39,9 35,4 32,3 27,0 25,2 22,3 21,2 DB
ELFEXT 65,0 52,0 44,0 39,9 38,0 34,1 28,1 24,0 17,5 15,3 11,8 10,5 DB
PSELFEXT 61,0 49,0 41,0 36,9 35,0 31,1 25,1 21,0 11,8 9,6 6,1 4,7 DB

Características físicas:
Diâmetro total ± 19,5 1.0mm
Raio de curvatura 15 x OD
Avaliação da temperatura -10°C a 70°C
Peso 270 kg/km

Padrões:
PVC do gato 5E UTP
Fabricado do acordo a TIA/EIA 568-C.2, ISO/IEC 11801

Construção total:
Chama - retardador EN 60332-1-2 DAS BS
RoHS2 complacente Sim
CE complacente LVD (2014/35/EU)
