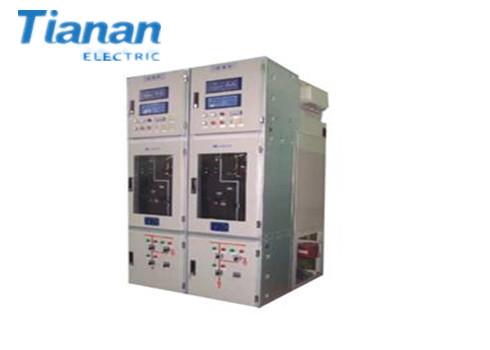

Switchgear & metal de alta tensão internos - gás folheado Switchgear isolado With1250A
Switchgear & metal de alta tensão internos - gás folheado Switchgear isolado With1250A
Switchgear & metal de alta tensão internos - gás folheado Switchgear isolado With1250A
Switchgear & metal de alta tensão internos - gás folheado Switchgear isolado With1250A
Especificações
Número de modelo :
XGN49-40.5
Lugar de origem :
China
MOQ :
1 UNIDADE
Termos do pagamento :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade da fonte :
5000 PCS/Year
Tempo de entrega :
40 dias do trabalho
Detalhes de empacotamento :
Nu
Altura :
até 3, 000m acima do nível do mar
Tensão avaliado do circuito principal (V) :
C.A. 380 (400, 660)
BARRA :
3-fase e 4-Wire
Forma :
Todo tipo empacotado
Descrição

O gás interno isolou equipamento elétrico folheado do metal do Switchgear



Produto

Vista geral

XGN49-40.5 (Z) [(Z)] o Switchgear Metal-folheado de isolamento do gás DXG-40.5 interno (referiu em seguida como “C-GIS ") é um produto alta-tecnologia que seja pesquisado, tornado e fabricado com base na introdução da tecnologia de instituto de pesquisa do poder de Longyuan da federação da indústria energética de China. Encontra GB/T11022 a saber “exigências técnicas do Switchgear da alta tensão e do controlador” e de Switchgear Metal-folheado da C.A. GB3906 a saber “3-35KV”. Tem as características da confiança alta, livra-as da manutenção e da área pequena da tampa. Os parâmetros técnicos principais chegaram ao nível avançado internacional.



Características

a. Adote o projeto do módulo.

b. O cerco folheado do metal é feito da placa de aço de alta qualidade de 4~6mm e soldado pela mão da máquina. O cerco é selado bem e não assegura nenhum escapamento do gás por 30 anos, o cerco não pode ser distorcido na alta altitude.

c. Os cabos entrantes e que parte são conectados com a cabeça de cabo especial e o tipo interno isolador do cone.

d. A resina de cola Epoxy é adotada para derramar a barra através do tipo CT.

e. O enrolamento secundário é cabido com a unidade do controle inteligente/proteção que contém o controle, a proteção, a função da medida e do sinal, ou proteção tradicional do relé.

f. Os isoladores do gás são adotados para conectar a barra principal entre os compartimentos, que podem assegurar a isolação e a tensão elétricas do gás da sala da barra.



Parâmetros

Nome Unidade Parâmetros
Tensão avaliado quilovolt 40,5
Corrente avaliado 5~1250
Frequência avaliado Hertz 50
A frequência de poder avaliado suporta a tensão (1min) Entre fases, fase à terra quilovolt A frequência de poder avaliado suporta a tensão (1 minuto)
Para abrir a diferença
Impulso avaliado do relâmpago para suportar a tensão Entre fases, fase à terra quilovolt Impulso avaliado do relâmpago para suportar a tensão
Para abrir a diferença
A frequência de poder secundária do circuito suporta a tensão (1min) V 2000
Avaliado procurar um caminho mais curto a quebra da corrente kA 25
Avaliado procurar um caminho mais curto a fatura da corrente kA 63
A curto prazo avaliados suportam a corrente kA 25
O pico avaliado suporta atual kA 63
Avaliado procurar um caminho mais curto a duração s 4
Classe da proteção do cerco (compartimento da inflação Shell/LV do ar)   IP67/IP4X
Resistência principal do circuito cada fase μΩ ≤250
Pressão de funcionamento avaliado do gás SF6 (pressão de calibre para 20℃) Mpa 0,05
Pressão de funcionamento mínima do gás SF6 (pressão de calibre para 20℃) Mpa 0,02
Taxa anual do escapamento do gás do gás SF6 % ≤1
Tensão de funcionamento avaliado do circuito auxiliar V DC110/220
Dimensão do cerco (Width*Depth*Height) milímetro (600~1200) *1400*2500
