Composição do reservatório em atmosfera controlada: o reservatório em atmosfera controlada é um processo detalhado do controle da otimização de sistema. O armazenamento em atmosfera controlada é composto geralmente do cerco do armazenamento, isolação térmica, tratamento apertado do ar, sistema em atmosfera controlada, sistema de refrigeração, sistema da humidificação, sistema do equilíbrio da pressão e detecção e sistema de controlo automáticos para a temperatura, a umidade, o gás do O2 e do CO2. O depósito em atmosfera controlada exige não somente a boa isolação térmica reduzir o impacto do calor externo na temperatura no depósito, mas igualmente exige a boa tensão do ar reduzir ou eliminar a pressão do ar externo nos componentes do gás no depósito, para assegurar-se de que os componentes do gás no depósito possam ser ajustados rapidamente e tido uma flutuação pequena escala, para melhorar a qualidade do armazenamento do fruto, reduzir o custo de armazenamento e prolongar o tempo de armazenamento.

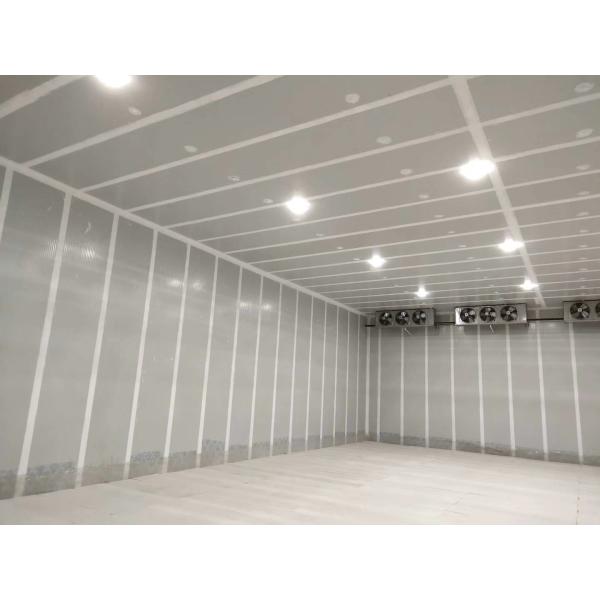

O reservatório em atmosfera controlada é composto principalmente de uma camada de isolamento e de uma camada apertada do ar.

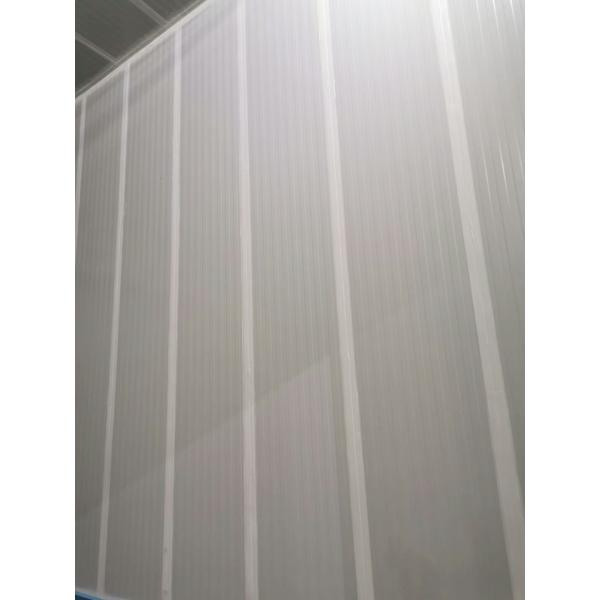

• Processo de instalação de corpo do armazém

A terra é exposta agora de acordo com o tamanho do armazém, a seguir o selo de canto é fixado com pregos de aço, e a placa do armazém é fixada no selo de canto com rebites da tração. Antes da fixação, a medida sua verticalidade com uma régua nivelada (ou para usar um instrumento do laser), e a verticalidade deve ser controlada dentro de dois milésimos (exceto se a parede civil é maior de três).

Durante a instalação, a bracola será instalada primeiramente. Um parafuso será fixado cada 0.6m a 0.8m na altura do armazenamento em atmosfera controlada. Depois que a placa periférica é instalada, a placa da separação e a placa superior estarão instaladas ao mesmo tempo. Na posição de instalação da placa superior, a diferença de 3cm será reservado em cada lado para a formação de espuma futura e o enchimento comum. Depois que a placa superior é instalada, os cantos estarão cobertos com os selos de canto externos. Cubra a placa do espaçador com uma placa de cobertura e os furos de rebite para facilitar espumar. O selo de canto interno será rebitado ao mesmo tempo ao instalar a separação e a placa superior. A distância entre os rebites da tração é 20-30cm.

• Tratamento hermético

O ar que o método de tratamento apertado na conexão da placa do armazenamento adota o método de três cola e o pano dois, isto é, escova a colagem apertada do ar três vezes e cola duas camadas de pano não tecido.

O esparadrapo hermético adota o vedador especial para o armazém do condicionamento de ar, que é desenvolvido dos materiais especiais. O esparadrapo hermético é insípido, não-tóxico, não mofado, temperatura do alto e baixo resistente, e a largura da tela não tecida é 70mm.

Aplique uma camada de tela não tecida após ter aplicado uma camada de esparadrapo apertado do ar à diferença entre as placas de aço da cor, aplique então uma camada de esparadrapo apertado do ar, para aplicar então uma camada de tela não tecida, e para aplicar então a última camada de esparadrapo apertado do ar.

1)Esquema de construção para a isolação e a tensão impermeáveis, térmicas à terra do ar

①O polipropileno que do polietileno o material enrolado impermeável (GS) será colocado, e a camada de colocação será sobreposto por 10cm. O GS será colocado a 20cm ~ 30cm acima da placa vertical, e aos cantos será pintado então com esparadrapo apertado do ar, com duas camadas de esparadrapo e uma camada de tela não tecida.

②Adicione o filme preto da barreira de gás de 0.15mm, gire o filme da barreira de gás acima de aproximadamente 20cm ~ 30cm na borda, a posicionam com fita adesiva, e para aplicar então o esparadrapo apertado do ar na conexão.

③Após 12 horas, comece a colocar o painel isolante de XPS (placa expulsa). O painel isolante será emendado firmemente. Se a diferença é demasiado grande, pode ser enchida com os materiais quebrados e então ser selada com fita adesiva.

④Após a secagem, a segunda camada de filme da isolação térmica e da barreira de gás será pavimentada. O método é o mesmo que aquele da primeira camada, e a borda será girada acima por 20cm ~ 30cm.

⑤O partido A fará a um almofariz do cimento de 20mm a camada protetora e então o 100mm assoalho do cimento armado. Quando o assoalho do cimento é endurecido, o encanamento da drenagem da refrigeração e o encanamento da água do humidificador estarão pavimentados ao mesmo tempo. A construção à terra é mostrada na seguinte figura

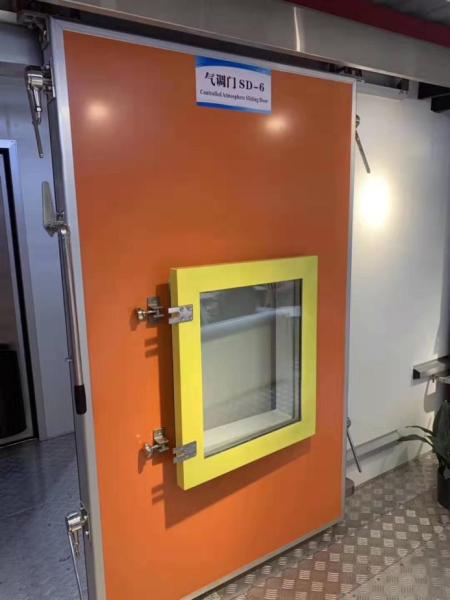

2)A instalação da porta da sala do controlo aéreo

A válvula de controle pneumático é instalada no painel isolante e fixada com parafusos de nylon de penetração. A verticalidade deve ser dominada durante a instalação do quadro de porta do controle pneumático. Se não, a abertura e o fechamento da porta serão impedidos. Durante a comissão, a tira de borracha inferior quando a porta é levantada é aproximadamente 1-2mm da terra. A conexão entre a abertura cega da corrediça da porta e o trilho inferior da porta deve ser aproximadamente 1cm mais baixo do que o trilho da corrediça da porta.

3)Caso do projeto do armazenamento em atmosfera controlada

Os seguintes são os projetos terminados nos últimos três anos. Desde que há muitos projetos de aplicação, consulte por favor a empresa para mais informação

Sistema de condicionamento de ar

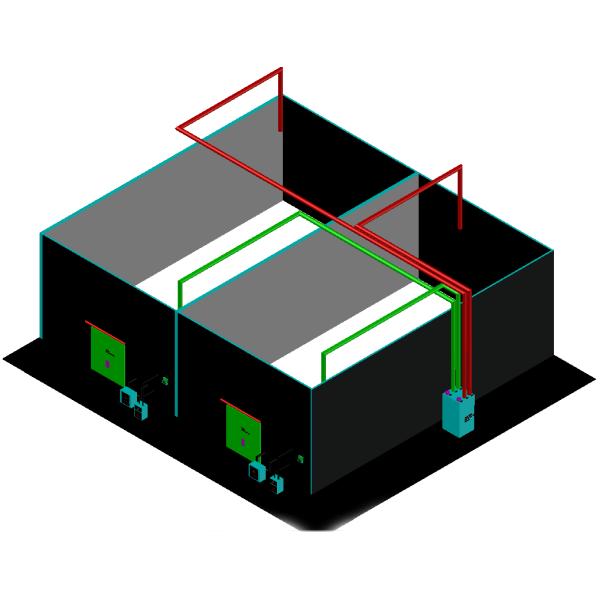

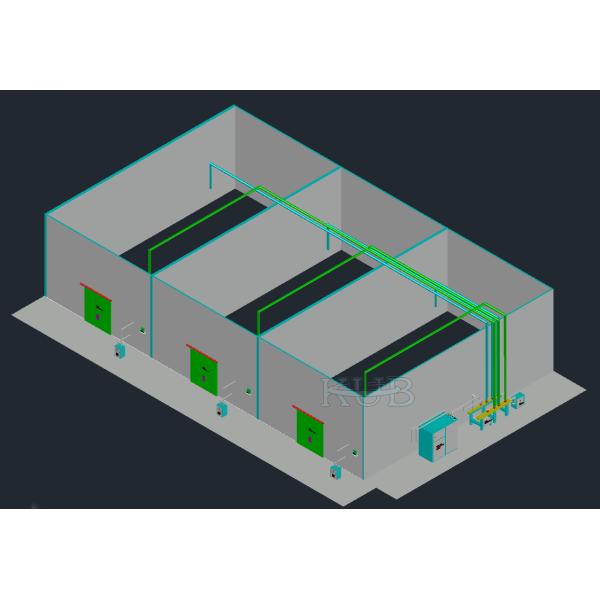

1)Esquema do projeto do sistema de condicionamento de ar

O reservatório em atmosfera controlada encontrará a composição exigida do gás e permanecerá relativamente estável. Além do que o reservatório apertado exigido do ar, igualmente haverá um sistema composto do equipamento do gás, dos encanamentos e de válvulas de regulamento correspondentes, isto é o sistema em atmosfera controlada. O sistema de condicionamento de ar inteiro inclui o sistema da remoção do gás, o sistema da remoção do dióxido de carbono, a esterilização, o analisador automático da composição da umidade e do gás, etc.

2)Descrição da configuração de equipamento para o armazenamento em atmosfera controlada

Nota: o projeto do parâmetro do equipamento nesta proposta refere principalmente os seguintes pontos:

①A época da redução do oxigênio do depósito do quarto de solteiro deve ser menos do que o fruto que armazena o ciclo, e a tensão do ar do corpo do depósito pode diminuir no futuro.

②Regulamento totalmente automático de componentes do dióxido do oxigênio e de carbono no armazém.

③Escala do controle do condicionamento de ar: oxigênio 3-21%, dióxido de carbono 1.5-5%.

Configuração da parte II do equipamento de condicionamento de ar

O projeto do parâmetro do equipamento nesta proposta refere principalmente os seguintes pontos:

1. ①A época da redução do oxigênio do depósito do quarto de solteiro será menos do que o fruto que armazena o ciclo, e a tensão do ar do depósito pode diminuir no futuro
2. ②Regulamento totalmente automático de componentes do dióxido de carbono no armazém
3. ③Escala do controle do condicionamento de ar: oxigênio 3-21%, dióxido de carbono 1.5-5%

Equipamento de condicionamento de ar principal

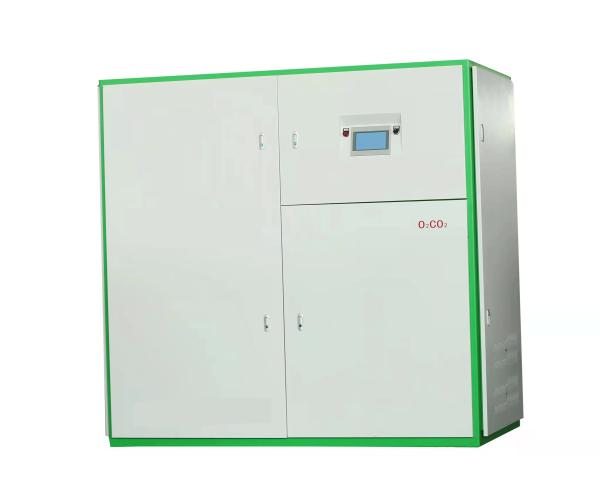

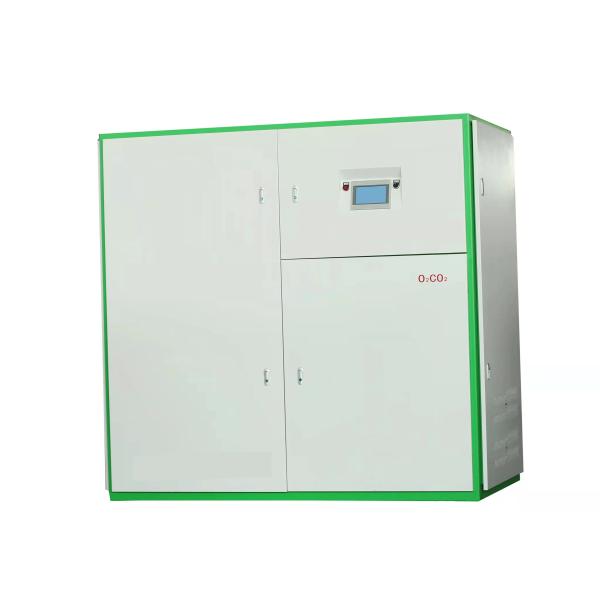

1, máquina integrada do condicionamento de ar (função principal: controle da redução do oxigênio e da geração do nitrogênio, controlo automático da imagem do dióxido de carbono)

Características: todo são montadas os motores principais europeus importados e pelos domésticos. O enchimento da peneira molecular do carbono pode reduzir o índice de oxigênio no silo a menos de 5%, energia da economia 50% comparada com os produtos similares. O sistema inteiro adota a circulação de circuito fechado, sem perda de energia, e oportuno adiciona uma quantidade apropriada de gás ao armazém para assegurar o equilíbrio da pressão dentro e fora do armazém, que é de poupança de energia e eficiente.

Configuração de sistema: * bomba de vácuo de Zhongde

Fã de Sanye do *Shanghai

Controlador do PLC de Siemens do *German, conversor de frequência de Danfoss

Modelo: cad-400b

Energia elétrica: 3.5kw/h

Tensão: 380V

Volume: (comprimento, largura e altura) 2000*1000*2000mm

Número: 1

Quantidade: 1 grupo de válvula de controle pneumático

Quantidade automática completa da estação qf-1 da distribuição de ar:     necessidade 3rooms. menos do que 3room nenhuma necessidade

Função: válvula de controle pneumático, equipada com o controlador americano da pressão diferencial (Honeywell).

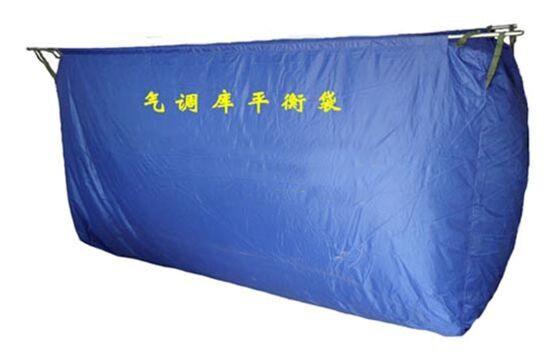

2, 1 grupo de saco do equilíbrio

A função do saco do equilíbrio e do micro desequilíbrio da pressão ocorrerá durante a operação do reservatório em atmosfera controlada. A função do saco do equilíbrio é eliminar ou aliviar este micro desequilíbrio da pressão.

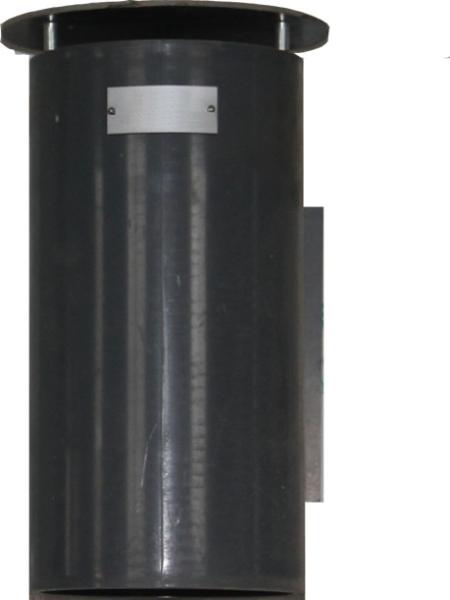

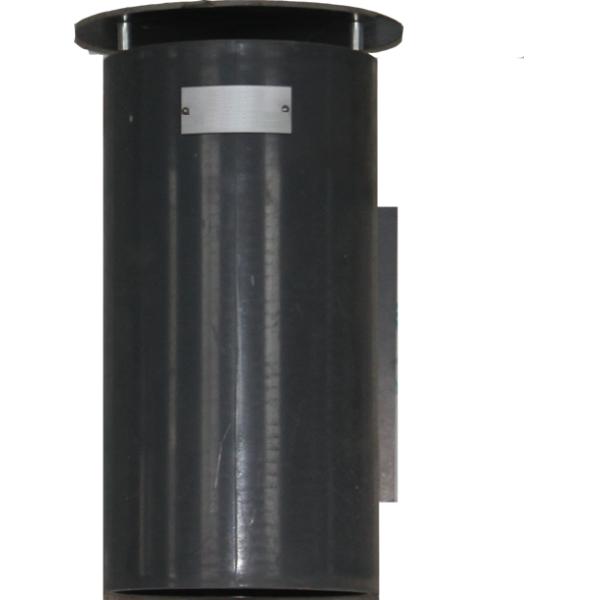

3, válvula de segurança seca

Pode proteger o reservatório de dano devido à mudança da pressão positiva e negativa. Abrirá automaticamente quando a pressão positiva e negativa é coluna de água de 12mm, e fechar-se-á automaticamente quando a pressão é mais baixa da coluna de água de 12mm. O seco-tipo válvula de segurança pode eficazmente impedir que a água na válvula de segurança da água esteja ejetada ou sugaa em devido à mudança da pressão positiva e negativa, e para evitar igualmente a congelação fria devido ao tempo, assim, o trabalho manual da inspeção frequente por operadores salvar extremamente. Realiza verdadeiramente a operação segura sob a condição de ninguém no dever.

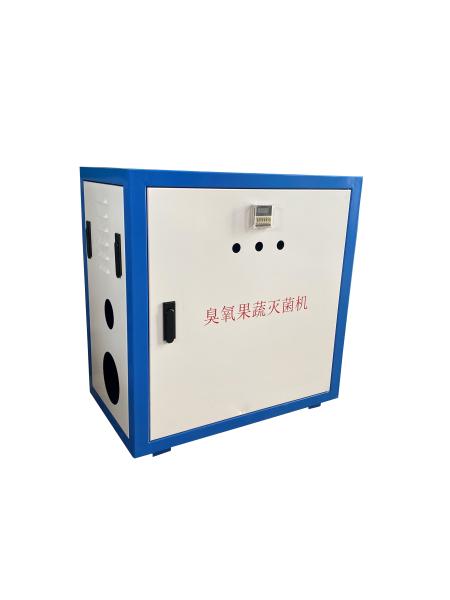

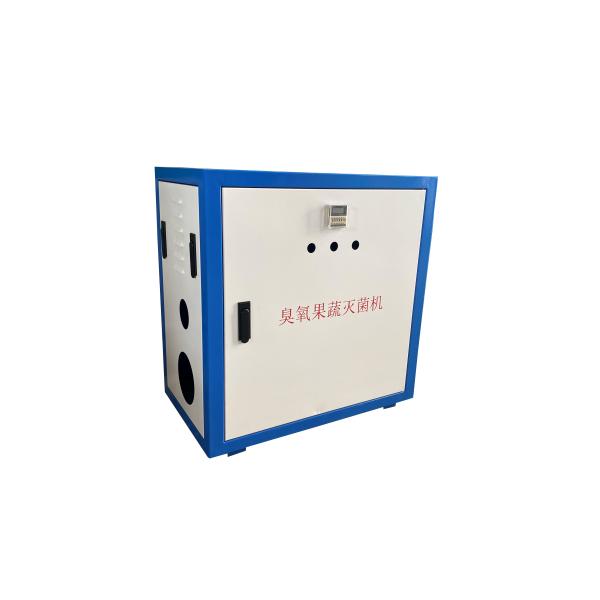

Esterilizador kd-30 das frutas e legumes (desinfecção do ozônio)

Configuração de sistema: * gerador do ozônio

fã da prova do *Damp

Energia elétrica: 0.7kw/h

Tensão: 220V

Volume: (comprimento, largura e altura) 350*600*600mm

Quantidade: 1 grupo

Função: o esterilizador das frutas e legumes é usado para matar o vírus e remover o etileno. De fato, o ozônio e os íons negativos são usados para remover o etileno e esterilizar-lo.

Composição do sistema do esterilizador das frutas e legumes:

Escudo da pulverização eletrostática

A cola Epoxy encapsulou o módulo de poder (UFC, HFC)

Tubo de alta pressão da reação

Fã totalmente incluido

Controlo automático elétrico

princípio de funcionamento:

A oscilação eletrônica da frequência do poder (a frequência da oscilação é 100Hz) é usada para formar uma corona de alta tensão no gerador e para gerar o ozônio e íons negativos pela eletrólise do ar. O ozônio e os íons negativos são fundidos para fora pelo fã, para conseguir a finalidade do fresco-mantimento das frutas e legumes. Esta máquina tem o projeto original, a manutenção simples, a resistência da umidade alta e a resistência da baixa temperatura. É a melhor escolha para a indústria em atmosfera controlada do armazenamento das frutas e legumes. (o modo de controle inclui o controle manual e o controle de tempo do microcomputador.)

Papel do ozônio:

O ozônio é caracterizado a esterilização e hidratar. Resolveu os vários problemas causados pelo armazenamento a longo prazo no armazenamento frio na indústria, tal como o amadurecimento adiantado, produção de micróbios patogênicos da deterioração, perda de água e assim por diante. Mesmo sob as circunstâncias de armazenamento frio ordinárias, a qualidade de fruto, o frescor e a limpeza ambiental podem ser mantidos por 7-8 meses. A fórmula molecular do ozônio é O3, que está oxidando e tem uma capacidade bactericida mais forte do que o cloro. O3 é muito fácil de decompor: O → O3 O2 + O, seu produto o da decomposição é instável e é um refrogerador ambiental.

O ozônio é considerado como um verde e um produto não poluído pelo mundo.

O ozônio inibe a respiração das frutas e legumes e reduz o consumo nutriente. Geralmente, a produção de ozônio é acompanhada da geração de íons negativos. Quando trabalham junto, reduzirão significativamente a atividade metabólica dos frutos, para reduzir a perda de água e o consumo nutriente, e mantêm o frescor e o sabor dos frutos.

Degrade e elimine gás prejudiciais tais como o etileno, e forme inibidores microbianos tais como o molde. O ozônio é um oxidante forte, que possa degradar o oxigênio orgânico, o fósforo orgânico e outros resíduos de inseticida na superfície das frutas e legumes. No armazenamento das frutas e legumes, o tratamento do ozônio pode eliminar o etileno (agente de amadurecimento), acetaldeido, álcool etílico e outros gás prejudiciais liberados pela respiração das frutas e legumes, para reduzir a respiração dos frutos, os óxidos intermediários na reação química entre o ozônio e o etileno são igualmente inibidores eficazes dos micro-organismos tais como moldes.

Iniba e mate germes, impeça a podridão e o oídio. A deterioração das frutas e legumes é causada geralmente pela erosão bacteriana microbiana. Use a capacidade forte da esterilização do ozônio para eliminar chloromycetes, esporos, penicilina e bacilos, assim como podridão preta do podridão da haste e a macia.

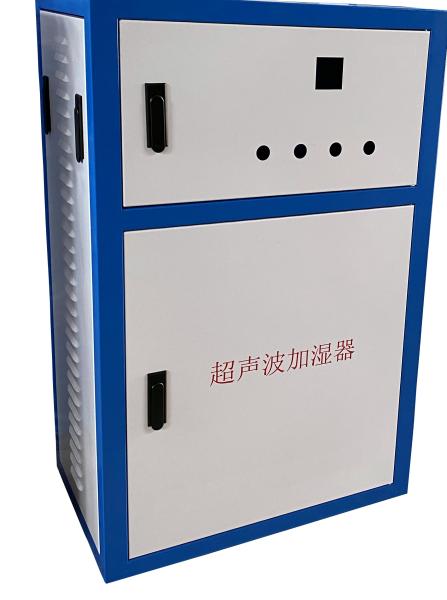

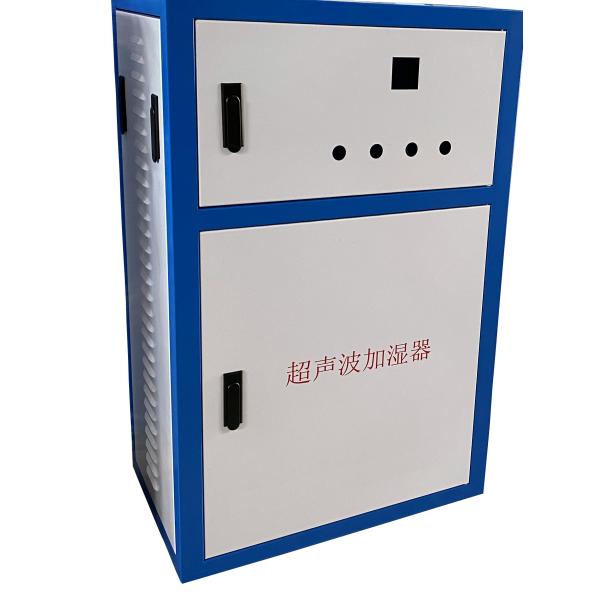

Humidificador ultrassônico kfd-18 (humidificação)

Configuração de sistema: * medida do aquecimento e da umidade

fã da prova do *Damp

Energia elétrica: 0.8kw/h

Tensão: 220V

Volume: (comprimento, largura e altura) 350*550*850mm

Quantidade: 1 grupo

O humidificador ultrassônico do armazenamento em atmosfera controlada é projetado especialmente para o armazenamento frio em atmosfera controlada. É um tipo de circulação fechado. A humidificação não afetará a composição da pressão e do gás no armazenamento. O projeto de tanque independente da água, controle de temperatura da água independente do tanque de água, não afetará a quantidade da atomização devido à mudança de temperatura da água do atomizador. Além, o tanque de água independente não condensará nem não gotejará devido à diferença da temperatura dentro e fora do tanque de água. O fã da umidade-prova é o vácuo revestido, que é verdadeiramente impermeável e umidade-prova. A tecnologia ultrassônica a mais atrasada da atomização, a tecnologia a mais atrasada do recolhimento da energia. A máquina é feita do corte da placa do ferro 1,2 e da linha de dobra, que assegura a força do humidificador como um produto industrial. Pode ser instalada em várias maneiras, tais como a montagem da suspensão do lado, do teto e do assoalho. A capacidade da humidificação de 9-18 quilogramas pela hora é controlada automaticamente pelo sensor de temperatura e pela sequência do tempo, e o aquecimento compensado de baixa temperatura da temperatura constante é realizado sob o ambiente de trabalho inteiramente selado com a função do fã da umidade-prova. Além, o tanque de água independente não condensará nem não gotejará devido à diferença da temperatura dentro e fora do tanque de água. O fã da umidade-prova é o vácuo revestido, que é verdadeiramente impermeável e umidade-prova. A tecnologia ultrassônica a mais atrasada da atomização, a tecnologia a mais atrasada do recolhimento da energia. A máquina é feita do corte da placa do ferro 1,2 e da linha de dobra, que assegura a força do humidificador como um produto industrial. Pode ser instalado em várias maneiras, tais como a montagem da suspensão do lado, do teto e do assoalho.

 Tudo em uma máquina do ar

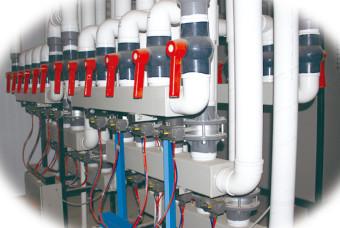

Estação automática da distribuição de ar
Máquina da esterilização das frutas e legumes
Humidificador ultrassônico automático
Válvula de segurança
Saco do equilíbrio do ar
Compressor de ar
Porta do controlo aéreo
