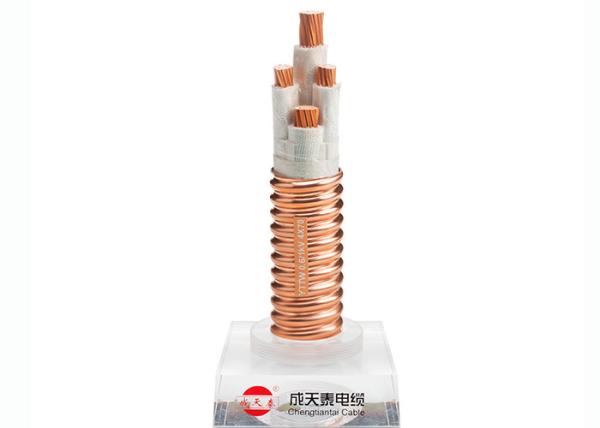

Cabo bonde de resistência de fogo de YTTW, cabo revestido metálico da isolação da fita de mica
Cabo bonde de resistência de fogo de YTTW, cabo revestido metálico da isolação da fita de mica
Especificações
Número de modelo :
YTTW-3C
Lugar de origem :
Guangdong, China (continente)
MOQ :
1000 m
Termos do pagamento :
L / C, T / T
Capacidade da fonte :
2000 m/dia
Tempo de entrega :
15 dias de trabalho após o pagamento
Detalhes de empacotamento :
Cilindro de madeira de aço
tensão da taxa :
0.6/1 quilovolts
Condutor :
O urso reveste a classe 2
Dever claro :
500 V
Isolação :
Mica Tape
Resistente :
750 V
Bainha :
Bainha metálica de cobre
Descrição

Cabo YTTW da resistência de fogo


O cabo de YTTW é projetado para aplicações na superfície.

Projetado para substituir aplicações da canalização e do fio, este conjunto de cabo completo oferece menos etapas da instalação.

A bainha metálica de cobre protege os condutores de dano antes, durante e depois da instalação e fornece a flexibilidade total não disponível uma canalização.

Cabo bonde de resistência de fogo de YTTW, cabo revestido metálico da isolação da fita de mica

— Chama - retardador
— Altas temperaturas do funcionamento
— LSOH Halogênio-livre
— Grande força mecânica
— Custo instalado competitivo
— Lugares públicos

Nossos cabos de YTTW fornecem propriedades elétricas e à prova de fogo proeminentes, e são halogênio livre.


O projeto, a construção e os testes são complacentes com standard internacional IEC60502 e EN 50200 do padrão de testes (PH-90), com temperaturas eretas do °C 840 por 90 minutos, que os meios eles são capazes de permanecer no ordem de trabalhos apesar das condições as mais extremas do fogo. Daqui são sabidos como o FOGO - cabos RESISTENTES.


Este tipo de cabo é composto de único e a temperatura 105°C da sobrecarga da emergência da temperatura 90°C do serviço de cabos dos multi-núcleos 600/1000V procura um caminho mais curto a temperatura 250°C


A instalação destes cabos é essencial em circuitos de segurança (circuitos da detecção e de alarme, evacuação e sistemas da luta contra o incêndio).

PADRÕES:
Nacional Internacional
Construção GB/T 12706 IEC 60502
Não fogo-propagando GB/T 18380,3 IEC 60332-3
Baixa opacidade do fumo emissora GB/T 17651,2 IEC 61034-2
Fireresistant GB/T 12666,6 IEC 60331
Baixas acidez e corrosividade dos gás GB/T 17650,2 IEC 60754-2
O halogênio livra GB/T 17650,2 IEC 60754-1
Não chama-propagando GB/T 18380,1 IEC 60332-1-2

Tensão de funcionamento Rated:

– Dever claro: 500 V

– Tensão dos testes (50 hertz): 2500 V - minuto 15

– Resistente: 750 V

– Tensão dos testes (50 hertz): 2000 V - minuto 15

Estrutura do cabo
Cabo bonde de resistência de fogo de YTTW, cabo revestido metálico da isolação da fita de mica Condutor Classe de cobre encalhada 2 do condutor
Isolação fita1de mica, chama - retardador
Enchimento Fios de vidro
núcleo que wraping Envolvimento de núcleo com a fita da fibra de vidro como a chama-proteção
Bainha Cobre ondulado
Coberta exterior (opcional) PVC exterior da bainha da anticorrosão

CARACTERÍSTICAS DO USO
Preste serviços de manutenção à temperatura 90°C
Temperatura da sobrecarga da emergência 105°C
Procurar um caminho mais curto a temperatura 250°C
Colocando a temperatura não deve ser mais baixo do que 0°C
Raio de curvatura mínimo ao colocar Único núcleo: r = diâmetro exterior do cabo de 6 x
Cor da bainha A cor padrão é alaranjada, outras cores está disponível.

CONDUTOR TRÊS

Nominal
cruz
Seção

 Espessura nominal da isolação Espessura de

metálico

bainha

Exterior

Diâmetro

aproximadamente.

 Ampacity

Tensão

gota
μ= 0,8 de cos
milímetro2 milímetro milímetro milímetro A V/A.km
3×2.5 0,8 0,60 7,56 29 16,4
3×4.0 0,8 0,60 8,57 38 10,2
3×6.0 0,8 0,60 9,67 46 6,74
3×10 1,0 0,70 13,22 65 4,03
3×16 1,0 0,70 15,42 85 2,54
3×25 1,0 0,80 18,46 118 1,59
3×35 1,1 0,80 21,43 150 1,16
3×50 1,2 0,90 24,55 192 0,85
3×70 1,2 1,00 28,63 228 0,59
3×95 1,2 1,00 32,72 273 0,43
3×120 1,2 1,00 36,26 314 0,35

Notas:

Ampacities baseou na temperatura do condutor 90°C e na temperatura 40°C ambiental de acordo com o padrão do IEC 287

A queda de tensão baseada na temperatura 90°C do condutor está no lado alto calculado somente para a referência

Quando o cabo adota núcleos comprimidos, o diâmetro do cabo deve ser 95% do diâmetro normal, diâmetro da bainha metálica deve ser ajustado correspondentemente. Ao aumentar a isolação, o diâmetro exterior do cabo é aumentado para aproximadamente 5%.

1 fita reforçada de mica do Muscovite de pano de vidro

2 avaliações atuais no ampère (a) até a temperatura ambiental de 30° C

Cabo bonde de resistência de fogo de YTTW, cabo revestido metálico da isolação da fita de mica
