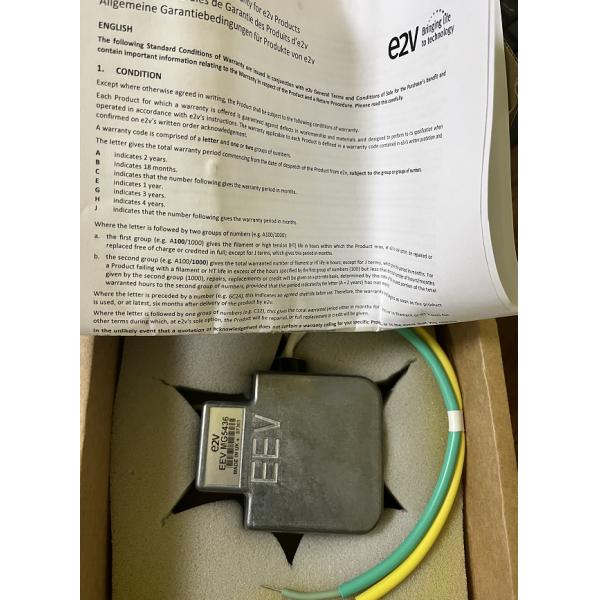

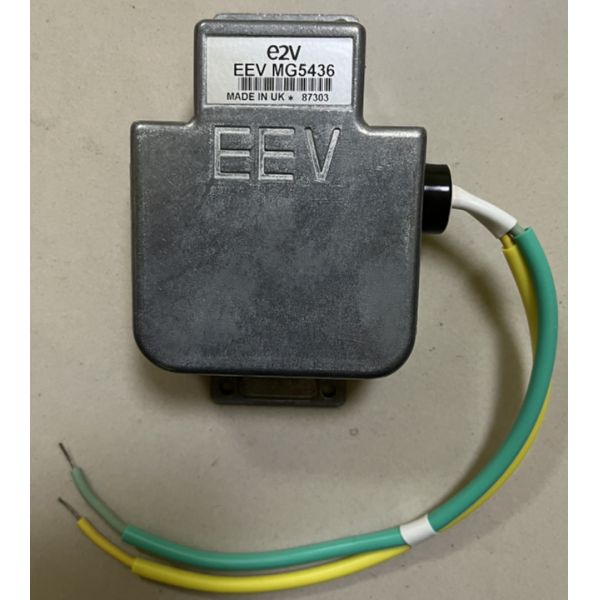

Magnétron Marine Radar da X-faixa das tecnologias EEV MG5436 25kW de E2V

Descrição

Elétrico
O ± da frequência de funcionamento 9410 cátodo potência de saída máximo típico de 30 quilowatts do megahertz 25 aqueceu indiretamente a tensão do calefator (veja a nota 1)
6,3 corrente do calefator de V em 6,3 V (veja a nota 2)
0,5 um cátodo que pré-aquece o tempo (mínimo) (veja a nota 3)
60 s entram a capacidade 9,0 o coeficiente de temperatura que máxima do PF da frequência considera a nota 4

Mecânico
Medidor de ondas da saída no.16 (22,86 x 10,16 milímetros interno)

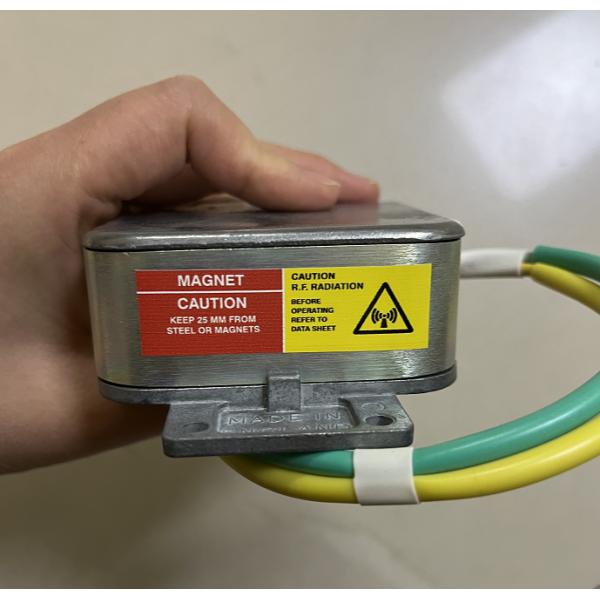

O afastamento mínimo da integral A do ímã de 25 milímetros deve ser mantido entre o magnétron e todos os materiais magnéticos.
IEC UBR100 do acoplador
Refrigerar natural
Peso líquido posição de montagem aproximada de 0,7 quilogramas

Magnétron compacto, áspero, de pouco peso, fixo do pulso da frequência, projetado para aplicações marinhas do radar.

especificação

NOTAS

1. Para o desempenho o melhor um valor de 6,3 V é recomendado. Contudo, este magnétron funcionará satisfatoriamente dentro dos limites especificados. O calefator do magnétron deve ser protegido contra formar arcos pelo uso de uma capacidade mínima de 4000 PF desviados através do calefator diretamente nos terminais da entrada; em alguns casos uma capacidade tão altamente quanto 2 mF pode ser necessária segundo o projeto do equipamento. Para uns detalhes mais adicionais veja o preâmbulo do magnétron.

2. Medido com tensão do calefator de 6,3 V e de nenhum poder de entrada de ânodo, os limites atuais do calefator são 0,5 um o mínimo, 0,6 um máximo.

3. Para temperaturas ambientais acima de 0 8C. Para temperaturas ambientais entre 0 e 755 8C, o cátodo que pré-aquece o tempo tem 90 segundos mínimo.

4. Teste do projeto somente. A mudança máxima da frequência com mudança de temperatura do ânodo (após o aquecimento) é 70,25 MHz/8C.

5. Os vários parâmetros são relacionados pela seguinte fórmula: Pi = vapk x Du onde pi = para significar o poder de entrada no iapk dos watts = a corrente de ânodo do pico no vapk dos ampères = tensão máxima do ânodo nos volts e Du = ciclo do iapk x de dever. Para o poder de entrada médio do pulso maior de 45 com o a tensão do calefator devem ser reduzidos dentro de 3 segundos após a aplicação do GH de acordo com a seguinte programação: Vh = 0,08 (volts de 110 7 pi) onde o pi = significa o poder de entrada nos watts.

6. Definido como o tangente o mais íngreme à vanguarda do pulso de tensão acima da amplitude de 80%. Nenhuma capacidade no sistema de vista não deve exceder 6,0 PF.

7. A taxa máxima de elevação da tensão para a operação estável depende em cima das características detalhadas do pulso aplicado e do projeto pulser. A avaliação máxima especificada aplica-se aos pulsers duros típicos do tubo. Para o tremor começando mínimo e a operação a melhor, a taxa recomendada de elevação da tensão para a maioria de linha tipo pulsers é 60 a 90 kV/ms.

8. Tolerância + 40%.

9. Outras escalas de frequência podem ser fornecidas a pedido.

10. Com o magnétron que opera-se em um VSWR do 1.15:1 sobre uma escala máxima da corrente de ânodo de 6,0 a 10 A. Pulso estão definidos como a falta quando o nível de energia do RF é menos de 70% do nível de energia normal em umas 0,5% escalas de frequência. Os pulsos faltantes são expressados como uma porcentagem do número de pulsos de entrada aplicados durante um período dois minuto de observação.

11. Medidas tomadas ‘tão lê’ usando o equipamento apropriadamente calibrado.
