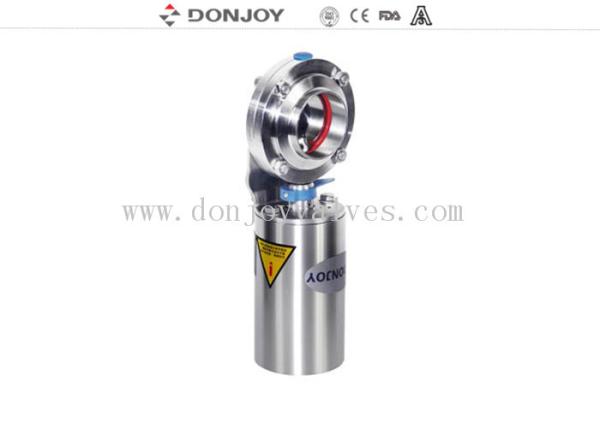

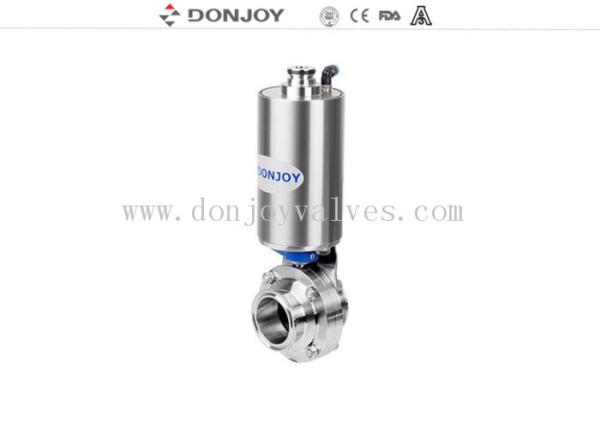

Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12"

Parâmetros técnicos
Material de aço	O produto molhou as peças de aço	AISI 304 ou 316L (1,4306/1,4404)	Fornecido com o material relatório de inspeção
	Outras peças de aço	AISI 304
Material do selo	Padrão	EPDM	Todos os materiais do selo cumprem com FDA 21CFR177.2600
	Opções	VMQ/Viton (FPM)
Pressão	Pressão de funcionamento	≤145psi (10bar)
	Pressão da fonte para o ar atuador	70 ~ 116psi (5 ~ 8bar)
Temperatura	Temperatura de trabalho	EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (silicone): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C)
	Temperatura da esterilização	150°C (302°F), minuto do máximo 20
Tratamento de superfície	Tratamento da superfície interior	Ra 16 ~ 32µin (0,4 ~ 0.8µm)
	Tratamento de superfície exterior	Ra 32 ~ 64µin (0,8 ~ 1.6µm)
Conexão	Conexões de extremidade: braçadeira extremidade-soldada, sanitária, homem e rosqueado fêmea, flangeado, Eu-linha ou outro mediante solicitação.
Atuador	Normalmente fechado (NC) - ar a abrir e saltar para fechar-se; (NÃO) - ar normalmente aberto a fechar-se e saltar para abrir; De avião a avião (AA) - ar a abrir, ar a fechar-se

Dados

Atuador pneumático
	Tamanho	Recomende o tamanho da válvula
		Válvula de borboleta	Válvula de bola
	70	DN10-DN50,0.5” - 2"	DN10-DN25,0.5” - 1"
	85	DN10-DN100,1” - 4"	DN10-DN40,0.5” - 1,5"
	114	DN100-DN125,4” - 5"	DN50-DN65,2” - 2,5"
	133	DN150-DN200,6” - 8"	DN80-DN100,3” - 4"
	168	DN200-DN300,8” - 12"	DN100,4”



Aplicação:
tipo pneumático válvula de borboleta sanitária com extremidades extremidade-soldadas/extremidade-soldadas, que é amplamente utilizado em sistemas de encanamento do processo para o isolamento e o controle. A válvula de borboleta de AV-1PW opera-se automaticamente.

Especificação:
Tamanhos disponíveis: 1/2” a 12" (1/2”, 3/4", 1", 1 1/2”, 2", 2 1/2”, 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Material: O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação.
Pressão de trabalho máxima: 145psi (10bar) para DN25/1” - DN100/4”; 116psi (8bar) para DN125/5” - DN150/6”; 73psi (5bar) para DN200/8” - DN300/12”.
Operação: SS304 vertical atuador, NC (normalmente próximo)/NÃO (o tipo (de avião a avião) normalmente aberto)/AA para escolhe de.
Pressão de suprimento de ar: 70-116psi (5-8bar)
Variação da temperatura: 14 ~ 248°F (- 10 ~ 120°C) com assento de EPDM, -58 ~ 356°F (- 50 ~ +180°C) com assento de VMQ (silicone).
Conexões de extremidade: extremidade-soldado/extremidade-soldado.
Tratamento de superfície: Ra 16 ~ 32µin (0,4 ~ 0.8µm), Ra 32µin são o defeito.

Opções:
O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação. O assento e a gaxeta podem ser EPDM, VMQ (silicone) ou Viton (FPM), cumprindo toda com a conexão de FDA 21CFR177.2600.End pode extremidade-ser soldado, tri braçadeira sanitária, rosqueado, ser flangeado, Eu-linha ou outro mediante solicitação.
Punhos: punho da tração de 4 posições; punho da multi-posição com tampa plástica ou em de aço inoxidável puro.

Atuadores para alcançar a operação automática:
atuador de aço inoxidável pneumático (tipo vertical), atuador de alumínio pneumático (tipo horizontal), e atuador elétrico.
O NC operou-se: normalmente fechado (a falha se fechou)---ar a abrir, mola a fechar-se
NÃO operado: normalmente aberto (falhe aberto)---ar a fechar-se, mola a abrir
O AA operou-se: de efeito duplo---ar a abrir, ar para fechar o controle inteligente da válvula: sensor de posição, controlador da C-parte superior, controlador da C-parte superior (AS-I)
Padrões: RUÍDO, 3A, SMS, ISO/IDF, BS/RJT, e ASME/BPE
