ST-100 broca móvel - especificações técnicas

Padrões do EURO

U.S.standards

Profundidade de furo máxima

Com bocado de 200mm

70m

Com bocado 7.9inch

229.7feet

Com bocado de 150mm

100m

Com bocado 5.9inch

328feet

Tabela giratória

Velocidade do eixo

65,114,192rpm

65,114,192rpm

Capacidade de alimentação máxima

48KN

10791lbf

Capacidade puxando máxima

70KN

15737lbf

Curso de alimentação

1200mm

47inch

Dispositivo de acolhimento principal

Velocidade de rotação do frum

28,48.8, 82.3rpm

28,48.8, 82.3rpm

Hospedando a velocidade (único fio)

0,313, 0,544, 0.917m/s

1,1.8, 3 feet/s

Capacidade de levantamento do único fio

12.5KN

2810lbf

Bomba de lama

Pressão de funcionamento máxima

2Mpa

290psi

Deslocamento máximo da água

450L/min

99UK galão/minuto

Bomba de óleo hidráulico

Pressão de funcionamento

8Mpa

1160psi

Fluxo do óleo hidráulico

35L/min

7.8UK galão/minuto

Mastro hidráulico

Pressão de funcionamento máxima

8Mpa

1160psi

Peso do equipamento

9650kg

21275lb

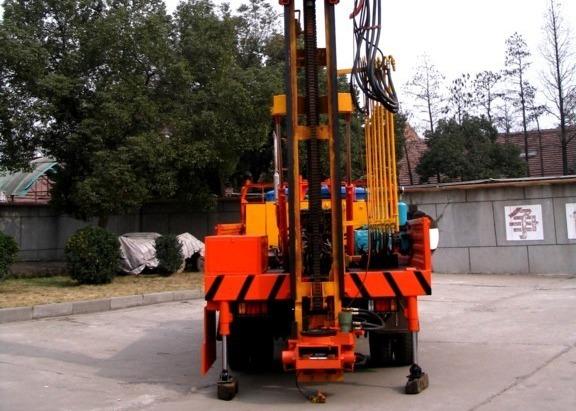

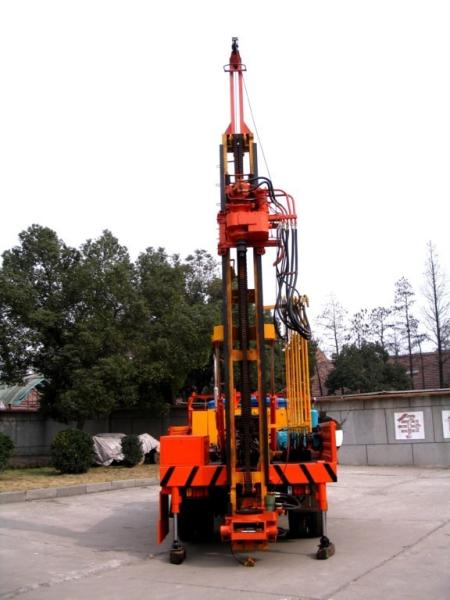

ST-200 - Especificações técnicas

Padrões do EURO

U.S.standards

Poder

40KW

53.6hp

Diâmetro de furo máximo

furo Φ400mm da pilha

furo Φ15.7inch da pilha

Profundidade de furo máxima

Profundidade 200m

Profundidade 656feet

Elevando o curso do Power Pack

4m

13feet

Força promovida do Power Pack

10000kgf/avaliado

max.150000kgf

Avaliado

22031lbf/max.33047lbf

Esforço do Power Pack

9000kgf/avaliado

max.10000kgf

Avaliado

19828lbf/max.22031lbf

Velocidade de alimentação do Power Pack:

0-5m stepless

regulamento da velocidade

0-16.4feet

velocidade stepless

regulamento

Velocidade rotatória do Power Pack

0-780rpm/min

0-780rpm/min

Torque do Power Pack

 max.815kg.m

 max.5891lbf.ft

Frequência do hamme vibratório

1100time/min

1100time/min

Força chocante máxima

2203lbf

2203lbf

Curso horizontal do Power Pack

365mm/min

14inch/min

Grua

Poder de elevação máximo (única corda)

3500kg

7716lb

Momento gyroscopic contínuo da remoção da tubulação

250kg.m

250kg.m

Apertando o diâmetro de prender alicates

Φ38-Φ146mm

Φ1.5-Φ5.7inch

Força de levantamento de prender alicates

4000kgf

8812.5lbf

Abaixo da força de prender alicates

3000kgf

6609lbf

Elevando o trave

150mm

5.9inch

Altura da torre da broca

7530mm

296inch

Capacidade de carga

5T

11023lb

Movimentação para o veículo

Dianteiro e traseiro

movimentação do dobro-eixo

Dianteiro e traseiro

movimentação do dobro-eixo

Peso completo do veículo

8500kg

18739lb

Especificações ST-600 técnicas

Padrões do EURO

U.S.standards

Poder (motor diesel)

105KW/2200rpm

141hp/2200rpm

Capacidade de furo

Furo Φ75mm

600m

Furo Φ3inch

1968feet

Furo Φ220mm

450m

Furo Φ8.7inch

1476feet

Furo Φ300mm

300m

Furo Φ11.8inch

984feet

Cabeça giratória

Velocidades de rotação

71-693 RPM

71-693 RPM

Torque máximo

735-4700N.M

524-3467lbf.ft

 Distância de alimentação hidráulica da cabeça de condução

4200mm

165inch

Sistema de alimentação hidráulico da cabeça de condução

Força de levantamento

60KN

13489lbf

Força de alimentação

43KN

9667lbf

Sistema do deslocamento do mastro

Distância

1000mm

39inch

Força de levantamento

80KN

17985lbf

Força de alimentação

54KN

12140lbf

Sistema da máquina da braçadeira

Diâmetro

50-220mm

2-8.7inch

Desaparafusa o sistema da máquina

Torque

6000N.m

4425lbf.ft

Guincho

Única força da corda

30KN

6744lbf

Bomba de lama

Diatance

100mm

3.9inch

Volume

250,145,90,52 L/MIN

55,32,20,11UK galão/minuto

Pressão

2,5, 4,5, 6,0, 6.0Mpa

363,653,870,870psi

Peso total

12000kg

26455lb
