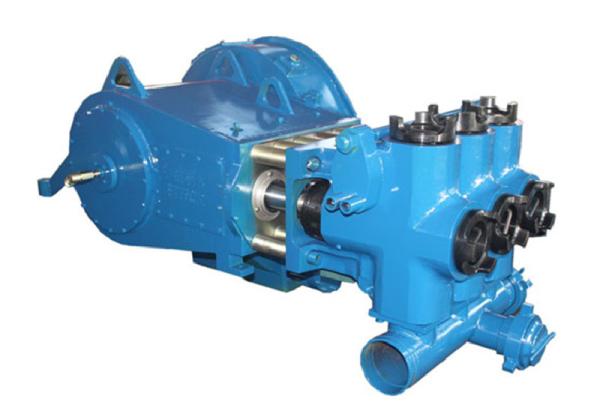

Bomba de atuador KTZ400, reciprocando, deslocamento positivo, única bomba de pistão ativa, horizontal do três-cilindro

A bomba KTZ400 é reciprocar, deslocamento positivo, única bomba de pistão ativa, horizontal do três-cilindro, o poder de entrada máximo da bomba é 600HP. A bomba é amplamente utilizada em operações boas intermitentes, tais como a acidificação, a cimentação, a fratura, a injeção da água e as outras circunstâncias.

Características estruturais principais:

1. É composto principalmente de três porções: extremidade do poder, extremidade hidráulica e conexão do separador;

2. retardação do fim do poder usando a movimentação da engrenagem de sem-fim e do sem-fim, com relação alta da retardação, transmissão lisa, características longas da vida útil;

3. eixo da entrada da extremidade do poder e atuador hidráulico da extremidade no mesmos sentido, instalação conveniente da unidade da bomba e movimentação de poder, bomba da lubrificação do fim do poder integrada no eixo da entrada do sem-fim no extremo oposto, sem força externo da lubrificação;

4. O escudo da bomba é a caixa do óleo de lubrificação do fim do poder;

5. a bomba que hidráulica da extremidade o corpo principal adota a estrutura da separação, cada atuador corresponde a uma parte de corpo da cabeça da bomba, pode ser substituída separadamente para cada parte de corpo da cabeça da bomba, baixo custo de manutenção;

6. com diâmetro diferente do atuador 3 3/8" - 4,5" podem encontrar a pressão e o deslocamento diferentes para que os clientes escolham.

Parâmetros técnicos principais:

Poder de entrada máximo: 600hp (447kW)

Impulso máximo: 244rpm

Carga máxima da haste de conexão: 178000 LBA (791957N)

Curso: 8" (203.2mm)

Relação da engrenagem: 8.6:1

Comprimento: 77,75" (1975mm)

Largura: 38,43" (976mm)

Altura: 45,51" (1156mm)

Peso: 6417 libras (2910kg)
