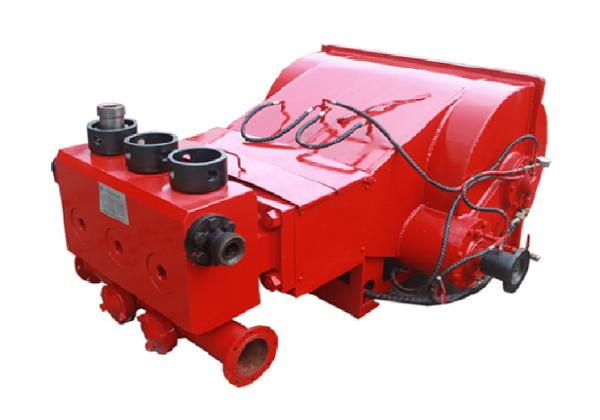

Bomba de atuador KTZ900, reciprocando, deslocamento positivo, única bomba de pistão ativa, horizontal do três-cilindro

A bomba KTZ900 é reciprocar, deslocamento positivo, única bomba de pistão ativa, horizontal do três-cilindro, o poder de entrada máximo da bomba é 900HP. A bomba é amplamente utilizada em operações de poço de petróleo tais como a acidificação, a fratura e a injeção da lama.

Características estruturais principais:

1. Consiste em duas porções: conjunto da extremidade do poder e conjunto hidráulico da extremidade;

2. o eixo de manivela adota a estrutura excêntrica chave dobro da roda, dois pares de engrenagens helicoidais involute é instalado em ambas as extremidades do eixo de manivela para transferir o poder, a fim deslocar a força axial, o tamanho da engrenagem é colocado dentro do escudo da bomba, faz o uso completo do espaço eficaz, reduz o tamanho da bomba inteira no sentido da largura, conducente à disposição da bomba inteira;

3. o peso leve da bomba, volume pequeno, alta pressão, apropriada para o caminhão de fratura pequeno (patim);

4. a extremidade hidráulica e a extremidade do poder são conectadas com a haste do aço de liga 8, quando a extremidade hidráulica é removida, a haste são saidas na extremidade do poder. A conexão rosqueada entre o atuador e o crosshead faz fácil remover e manter a extremidade hidráulica;

5. o conjunto hidráulico da extremidade é instalado com quatro especificações diferentes do atuador (3,75", 4", 4,5", 5"), a fim obter a pressão diferente, deslocamento para que os clientes escolham.

Parâmetros técnicos principais:

Poder de entrada máximo: 900hp (670kW)

Impulso máximo: 300rpm

Carga máxima da haste de conexão: 119700lbs (532000N)

Curso: 8" (203.2mm)

Relação da engrenagem: 5.619:1

Comprimento: 79,21" (2012mm)

Largura: 55,51" (1410mm)

Altura: 40" (1016mm)

Peso: 9000 libras (4082kg)
