Especificações
NÚMERO DE MODELO :
JK42HS48-1684GZL1204-8
Lugar de origem :
Jiangsu, China (continente)
MOQ :
3-10PCS
Termos do pagamento :
T/T, paypal, Western Union, L/C
Capacidade da fonte :
100000pcs/month
Prazo de entrega :
Para amostras, 7-15 dias/para o grupo, 15-25days
Detalhes de empacotamento :
com caixa da exportação. quantidade grande com pálete
Nome :
motor deslizante
Ligações :
4
atual :
1.68A
Guardando o torque :
5kg.cm
Ângulo da etapa :
1,8 graus
Eixo :
5mm
Resistência da fase :
1.65Ω
Indutância da fase :
2.8mH
Tensão :
2.8V
Fase :
2
MOQ :
10pcs
Descrição

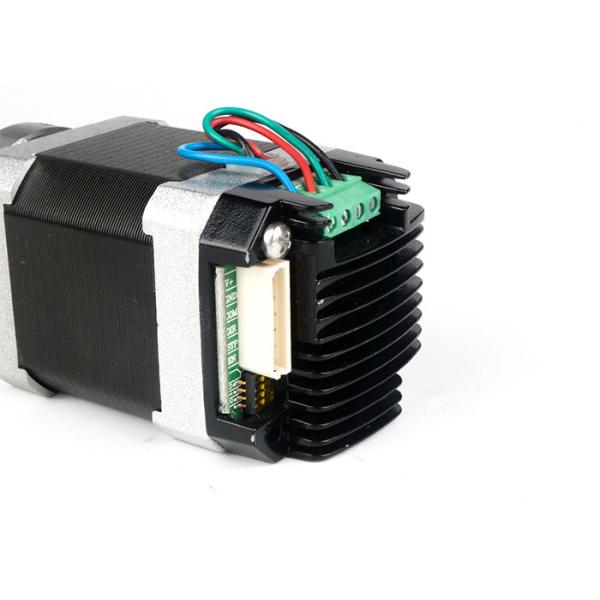

motor deslizante de 2phase 5kg.cm 1.68A Nema17 com parafuso da bola, motorista integrado


especificação 1.Genaral do motor deslizante híbrido:



Artigo Especificações
Ângulo da etapa ° 1,8
Elevação da temperatura 80℃max
Temperatura ambiental -20℃~+50℃
Resistência de isolação 100 MΩ mínimos, 500VDC
Força dielétrica 500VAC para 1minute
Jogo radial do eixo 0.02Max. (450g-load)
Jogo axial do eixo 0.08Max. (450g-load)
Força radial máxima 28N (20mm da flange)
Força axial do máximo 10N



  • Modelo: JK42HS48-1684GZL1204-8
  • Definição: 200 etapas/rev (1.8°)
  • Tensão avaliado: 2,8 V
  • Consumo atual pela bobina: 1,7 A
  • Resistência de bobina: 1.65Ω
  • Indutância de enrolamento: 2,8 mH
  • Guardando o kg*cm do torque 5 (0,5 nanômetros)
  • Diâmetro do eixo: 5 milímetros
  • Peso: 500 g
  • Padrão: NEMA 17
  • Dimensões: 42 x 42 x 48 milímetros (sem eixo)



especificação 2.Electrical do moror nema17 deslizante:

Modelo não.

Ângulo da etapa

Comprimento do motor

Atual

/Phase

Resistência

/Phase

Indutância

/Phase

Guardando o torque

# das ligações

Torque do retém

Inércia do rotor

Massa
  (°) (L) milímetro Ω mH N.m Não. g.cm g.cm Quilograma
JK42HS25-0404 1,8 25 0,4 24 36 1,8 4 75 20 0,15
JK42HS34-1334 1,8 34 1,33 2,1 2,5 2,2 4 120 34 0,22
JK42HS40-1684 1,8 40 1,68 1,65 3,2 3,6 4 150 54 0,28
JK42HS48-1684 1,8 48 1,68 1,65 2,8 4,4 4 260 68 0,35
JK42HS60-1004 1,8 60 1,0 8 13 7,5 4 280 102 0,5



Especificação da haste do parafuso do motor deslizante de 42mm:

Diâmetro do parafuso (milímetros)

Ligação do parafuso (milímetros)

Passo do parafuso (milímetros)

Curso pela etapa (milímetros)

Diâmetro do parafuso (milímetros)

Ligação do parafuso (milímetros)

Passo do parafuso (milímetros)

Curso pela etapa (milímetros)
Tr5 1 1 0,005 Tr8 8 2 0,04
  2 1 0,01   10 2 0,05
Tr6 2 1 0,01   12 2 0,06
  4 1 0,02   14 2 0,07
  6 1 0,03 Tr10 2 2 0,01
  12 2 0,06   3 1,5 0,015
Tr8 1 1 0,005   4 2 0,02
  2 2 0,01   8 2 0,04
  3 1,5 0,015   10 2 0,05
  4 2 0,02   12 2 0,06


3.Drawing do motor de etapa com motorista integrado:




 2 - motor deslizante linear do Nema 17 da fase 5kgCm 1.68A com o motorista integrado parafuso da bola



2 - motor deslizante linear do Nema 17 da fase 5kgCm 1.68A com o motorista integrado parafuso da bola

2 - motor deslizante linear do Nema 17 da fase 5kgCm 1.68A com o motorista integrado parafuso da bola


equipamento 4.Produce do motor:

2 - motor deslizante linear do Nema 17 da fase 5kgCm 1.68A com o motorista integrado parafuso da bola

processo 5.Production de motores:
2 - motor deslizante linear do Nema 17 da fase 5kgCm 1.68A com o motorista integrado parafuso da bola

6.Advantages do motor deslizante híbrido 42mm:



O motor é simples na construção, segura.
Na condição da paralisação, o motor tem o torque completo.
Os motores são menos caros.
Exigem pouca manutenção.
O motor deslizante tem uma resposta excelente e exata começar, parar e inverter.

   7.Applications dos motores elétricos de 42mm:

  • Porque o motor deslizante é digitalmente - controlado usando um pulso de entrada, são apropriados para o uso com sistemas controlados por computador.
  • São usados no controle numérico das máquina ferramenta.
  • Usado nos acionadores de cinta, em unidades de discos flexíveis, em impressoras e em relógios elétricos.
  • O motor deslizante igualmente usa-se no plotador X-Y e na robótica.
  • Tem a aplicação larga nas indústrias têxteis e nas fabricações do circuito integrado.
  • As outras aplicações do motor deslizante estão nas naves espaciais lançadas para explorações científicas dos planetas etc.
