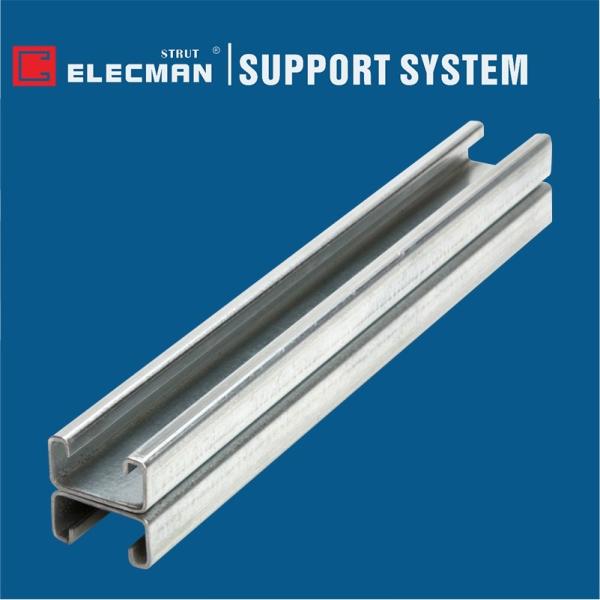

41 x 41 o canal do suporte do calibre dos canais 14 do suporte C galvanizou o aço
41 x 41 o canal do suporte do calibre dos canais 14 do suporte C galvanizou o aço
Especificações
Number modelo :
ES-501
Lugar de origem :
China
MOQ :
100 PCes
Termos do pagamento :
L/C, T/T
Capacidade da fonte :
10000 PCes/dia
Prazo de entrega :
30 dias
Detalhes de empacotamento :
Embalado nos pacotes com saco tecido
Material :
Aço (Q235)
Revestimento de superfície :
POR EXEMPLO /HDG/PG
Tipo :
C
Tamanho :
1-5/8” * 1-5/8” (41mm*41mm)
comprimentos padrão :
10" (3,05 m), 20" (6,09 m)
Espessura :
14 GA (1.9mm)
Descrição



® 1-5/8 de ELECMAN” * 1-5/8” (41*41mm) galvanizaram o canal de aço ES-501 do suporte



Aplicações



ELECMAN® 1-5/8” * 1-5/8” (41*41mm) galvanizaram o canal de aço ES-501 do suporte são feitos de tiras de aço galvanizadas pelo método da frio-dobra formado. O tratamento de superfície é galvanizado ou o poder é revestido. Tem muitas vantagens comparadas com o aço estrutural tradicional, tal como o seção transversal de pouco peso, excelente do desempenho, de grande resistência e assim por diante.



Características



A vantagem principal do canal do suporte na construção é que há muitas opções disponíveis para comprimentos rapidamente e facilmente de conexão junto e outros artigos ao canal do suporte, usando os vários prendedores e parafusos suporte-específicos especializados. Pode ser montada muito rapidamente com ferramentas mínimas e somente trabalho moderadamente treinado, que reduz custos significativamente em muitas aplicações. Uma instalação do canal do suporte igualmente pode frequentemente ser alterada ou adicionar-a relativamente facilmente se necessária.



41 x 41 o canal do suporte do calibre dos canais 14 do suporte C galvanizou o aço



Dados da especificação



ELECMAN fornece 1-5/8 sem redução” * 1-5/8” (41*41mm) galvanizaram o canal de aço ES-501 do suporte.



Propriedades da seção 1-1 LINHA CENTRAL 2-2 LINHA CENTRAL
Cat.# WT/FT ÁREA Ix Sx Rx Iy Sy Relé
Libras. SQ.IN. no ⁴ no ³ em no ⁴ no ³ em
ES-501 1,98 0,581 0,117 0,144 0,449 0,214 0,263 0,607



41 x 41 o canal do suporte do calibre dos canais 14 do suporte C galvanizou o aço



O feixe permissível carrega - o período nas polegadas
Cat.# ESFORÇO 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-501 1/240 1070 960 800 690 600 480 400 340 300 270 240
*** *** *** 640 490 310 220 160 120 100 80
CARGA 1.TOTAL ESTÁTICA nas libras.
a linha 2.Upper é MÁXIMA - CARGA UNIFORME PERMISSÍVEL que cria o esforço de dobra de 25000 libras por polegada quadrada sobre a X-linha central baseada na condição SIMPLES do FEIXE.
a linha 3.Lower mostra a CARGA UNIFORME TOTAL que produz uma deflexão do 1/240th do PERÍODO (isto é: ½. Def. para 120" período)
valores 4.Multiply na linha superior por 0,5 para obter CENTRO PERMISSÍVEL A CARGA CONCENTRADA em um esforço de 25000 libras por polegada quadrada. Deflexão por 0,8.
Carga 5.* limitada pela tesoura da solda de ponto.
6.For perfurou o canal, reduz-se para soldar cargas limitadas por 0,75 devido a 4" afastamento da solda.
7. carga do *** controlada pelo esforço de um projeto de 25.000 libras por polegada quadrada.



Cargas de coluna permissíveis - altura Unsupported da coluna nas polegadas
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-501 11230 10610 9895 9115 8290 6600 4995 3675 2815 2225 ***

1. AS CARGAS de COLUNA são cargas axiais permissíveis aplicadas no centroide da seção. As cargas aplicadas na cara do entalhe devem ser reduzidas para a excentricidade.

2. AS CARGAS de COLUNA PERMISSÍVEIS mostradas são baseadas em uma prática de planejamento padrão eficaz do fator de comprimento K=0.8 exigida para a avaliação de outras circunstâncias.



41 x 41 o canal do suporte do calibre dos canais 14 do suporte C galvanizou o aço



Informação de embalagem



A embalagem é embalagem tão importante, boa pode ajudar clientes a melhorar a imagem de tipo, boa embalagem igualmente pode ajudar clientes a armazenar bem os produtos por um tempo mais longo. Os canais do suporte de ELECMAN® são embalados geralmente nos pacotes, pacotes pequenos ou os pacotes grandes estão ambos disponíveis. ELECMAN pode seguir todas as exigências de embalagem dos clientes.



41 x 41 o canal do suporte do calibre dos canais 14 do suporte C galvanizou o aço



41 x 41 o canal do suporte do calibre dos canais 14 do suporte C galvanizou o aço
