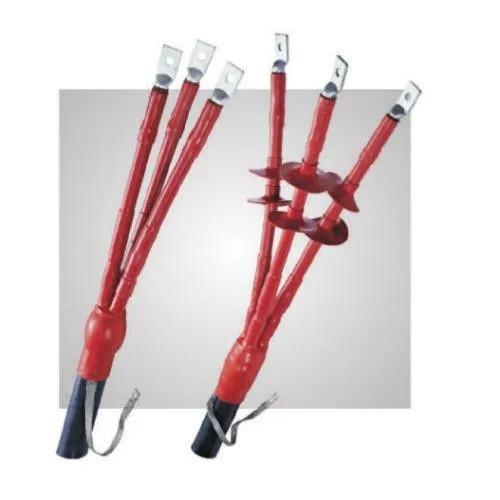

Terminação do encolhimento térmico para cabos MV até 42 kV
Terminação do encolhimento térmico para cabos MV até 42 kV
Terminação do encolhimento térmico para cabos MV até 42 kV
Terminação do encolhimento térmico para cabos MV até 42 kV
Terminação do encolhimento térmico para cabos MV até 42 kV
Terminação do encolhimento térmico para cabos MV até 42 kV
Especificações
Número do modelo :
KR-RSNY/RSWY
Local de origem :
Jiangsu, China
Quantidade mínima de encomenda :
1 peça
Condições de pagamento :
T/T
Capacidade de abastecimento :
10000 PCS / dia
Tempo de entrega :
1-7 dias
Detalhes da embalagem :
Saco
Retardantes de chama :
- Sim, sim.
Fornecer proteção de vedação e tensão :
Cabos de um núcleo e três núcleos
Origem :
NC (origem)
logotipo :
O costume pode fazer
Materiais :
Polyolefinas ligadas cruzadas
Tempo de execução :
3-7 dias
Tipo do isolador :
Terminação do encolhimento térmico
Resistente aos raios UV :
- Sim, sim.
Descrição

Terminação do encolhimento térmico para cabos MV até 42 kV

Descrição do produto:

Os terminais são concebidos para cabos isolados de MV poliméricos de um ou três núcleos até 35 kV.

RSNY-1 Terminação interna para cabos isolados poliméricos de núcleo 1 de 6kV, 10kV, 20kV, 30kV e 35kV

A terminação interior é projetada para cabos MV isolados poliméricos de núcleo único até 35 kV.

O tubo de controlo de tensão,juntamente com o mastic de redução de tensão,é utilizado para suavizar o campo elétrico na extremidade da tela do cabo.Tubo de isolamento anti-percussão e vedação do tubo de vedação entre a extremidade do revestimento e o caboOs galpões de chuva anti rastreamento aumentam a distância de rastejamento para garantir a segurança.

Voltagem nominal U0,/U(Um) Secção transversal ((mm)2) Kit n.o. Dimensões ((mm) Número de galpões pluviais
L D
3.6/6(7.2) kV 25 a 50 6kVRSNY-1/1 800 105 0
70 a 120 6kVRSNY-1/2 105
150 a 240 6kVRSNY-1/3 105
300 a 400 6kVRSNY-1/4 105
500 a 630 6kVRSNY-1/5 140
800 a 1000 6kVRSNY-1/6 140
1200 6kVRSNY-1/7 140
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV		 25 a 50 10kVRSNY-1/1 800 105 0
70 a 120 10kVRSNY-1/2 105
150 a 240 10kVRSNY-1/3 105
300 a 400 10kVRSNY-1/4 105
500 a 630 10kVRSNY-1/5 140
800 a 1000 10kVRSNY-1/6 140
1200 10kVRSNY-1/7 140
12/20(24) kV 12.7/22(24) kV 35 a 50 20kVRSNY-1/1 800 105 2
70 a 120 20kVRSNY-1/2 105
150 a 240 20kVRSNY-1/3 105
300 a 400 20kVRSNY-1/4 140
500 a 630 20kVRSNY-1/5 140
800 a 1000 20kVRSNY-1/6 140
1200 20kVRSNY-1/7 140
18/30(36) kV
19/33 ((36) kV		 35 a 50 30kVRSNY-1/1 800 105 4
70 a 120 30 kVRSNY-1/2 105
150 a 240 30kVRSNY-1/3 140
300 a 400 30kVRSNY-1/4 140
500 a 630 30kVRSNY-1/5 140
800 a 1000 30kVRSNY-1/6 140
1200 30kVRSNY-1/7 140
20.8/36 ((42) kV 50 35kVRSNY-1/1 800 140 4
70 a 120 35kVRSNY-1/2 140
150 a 240 35kVRSNY-1/3 140
26/35 ((42) kV 35kVRSNY-1/4 140
500 a 630 35kVRSNY-1/5 140
800 a 1000 35kVRSNY-1/6 140
1200 35kVRSNY-1/7 140

Nota:
1- Os bolinhos devem ser encomendados separadamente.

2.RSNY-1 é para cabos com tela de cobre sem blindagem.

3.A ligação à terra sem soldadura deve ser encomendada separadamente da seguinte forma:

·Para cabos com tela de arame de cobre e blindagem de arame, adicionar o sufixo-WA.Por exemplo,6kVRSNY-1/1-WA.

·Para cabos com proteção de fita de cobre com armazém, adicionar o sufixo-X. Por exemplo, 6kVRSNY-1/1-X.

Terminação do encolhimento térmico para cabos MV até 42 kV

RSWY-1 Terminador externo para cabos isolados poliméricos de núcleo 1 de 6kV, 10kV, 20kV, 30kV e 35kV

A terminação exterior é projetada para cabos MV isolados poliméricos de núcleo único protegidos até 35 kV.

O tubo de controlo de tensão,juntamente com o mastic de redução de tensão,é utilizado para suavizar o campo elétrico na extremidade da tela do cabo.Tubo de isolamento anti-percussão e vedação do tubo de vedação entre a extremidade do revestimento e o caboOs galpões de chuva anti rastreamento aumentam a distância de rastejamento para garantir a segurança.

Voltagem nominal U0,/U(Um) Secção transversal ((mm)2) Kit n.o. Dimensões ((mm) Número de galpões pluviais
L D
3.6/6(7.2) kV 25 a 50 6kVRSWY-1/1 800 105 3
70 a 120 6kVRSWY-1/2 105
150 a 240 6kVRSWY-1/3 105
300 a 400 6kVRSWY-1/4 105
500 a 630 6kVRSWY-1/5 140
800 a 1000 6kVRSWY-1/6 140
1200 6kVRSWY-1/7 140
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV		 25 a 50 10kVRSWY-1/1 800 105 3
70 a 120 10kVRSWY-1/2 105
150 a 240 10kVRSWY-1/3 105
300 a 400 10kVRSWY-1/4 105
500 a 630 10kVRSWY-1/5 140
800 a 1000 10kVRSWY-1/6 140
1200 10kVRSWY-1/7 140
12/20(24) kV 12.7/22(24) kV 35 a 50 20kVRSWY-1/1 800 105 4
70 a 120 20kVRSWY-1/2 105
150 a 240 20kVRSWY-1/3 105
300 a 400 20kVRSWY-1/4 140
500 a 630 20kVRSWY-1/5 140
800 a 1000 20kVRSWY-1/6 140
1200 20kVRSWY-1/7 140
18/30(36) kV
19/33 ((36) kV		 35 a 50 30kVRSWY-1/1 800 105 6
70 a 120 30kVRSWY-1/2 105
150 a 240 30kVRSWY-1/3 140
300 a 400 30kVRSWY-1/4 140
500 a 630 30kVRSWY-1/5 140
800 a 1000 30kVRSWY-1/6 140
1200 30kVRSWY-1/7 140
20.8/36 ((42) kV 50 35kVRSWY-1/1 800 140 6
70 a 120 35kVRSWY-1/2 140
150 a 240 35kVRSWY-1/3 140
26/35 ((42) kV 35kVRSWY-1/4 140
500 a 630 35kVRSWY-1/5 140
800 a 1000 35kVRSWY-1/6 140
1200 35kVRSWY-1/7 140

Nota:

1- Os bolinhos devem ser encomendados separadamente.

2.RSWY-1 é para cabos com tela de fio de cobre sem blindagem.

3.A ligação à terra sem soldadura deve ser encomendada separadamente da seguinte forma:

·Para cabos com tela de arame de cobre e blindagem de arame, adicionar o sufixo-WA.Por exemplo,6kVRSWY-1/1-WA.

·Para cabos com proteção de fita de cobre com armazém, adicionar o sufixo-X. Por exemplo, 6kVRSWY-1/1-X.

Terminação do encolhimento térmico para cabos MV até 42 kV

RSNY-3 Terminação interna para cabos isolados poliméricos de 3 núcleos de 6kV, 10kV, 20kV, 30kV e 35kV

A terminação interior é projetada para cabos MV isolados poliméricos de três núcleos até 35 kV.

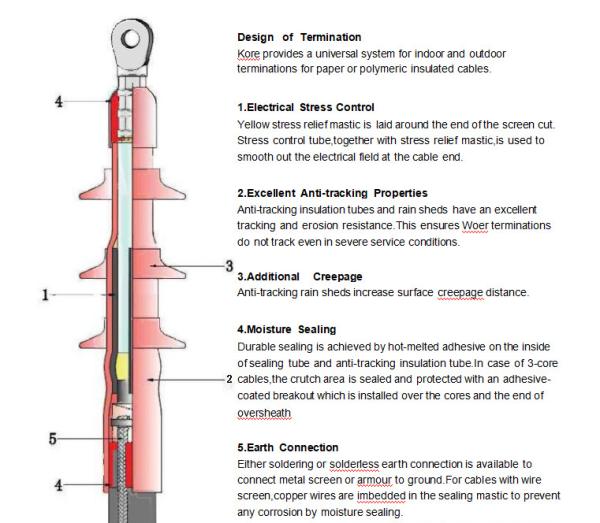

O mastic amarelo para aliviar o estresse é colocado ao redor do final do corte da tela.

O tubo de controlo de tensão, juntamente com o mastic de alívio de tensão, é usado para suavizar o campo elétrico na extremidade da tela do cabo.Todos os núcleos de fase são cobertos por um tubo de isolamento anti-tracking e um tubo de vedaçãoOs galpões de chuva anti-perseguição aumentam a distância de arrastamento para garantir a segurança.A área da muleta é selada e protegida com uma saída revestida de adesivo que é instalada sobre os núcleos e a extremidade da coberturaNo caso de cabos de 6 kV e 10 kV, um depósito de chuva de 3 núcleos é fornecido no kit.

Voltagem nominal U0,/U(Um) Secção transversal ((mm)2) Kit n.o. Dimensões ((mm) Número de galpões pluviais
L D
3.6/6(7.2) kV 25 a 50 6kVRSNY-3/1 750 105 0
70 a 120 6kVRSNY-3/2 105
150 a 240 6kVRSNY-3/3 105
300 a 400 6kVRSNY-3/4 105
500 a 630 6kVRSNY-3/5 140
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV		 25 a 50 10kVRSNY-3/1 750 105 0
70 a 120 10kVRSNY-3/2 105
150 a 240 10kVRSNY-3/3 105
300 a 400 10kVRSNY-3/4 105
500 a 630 10kVRSNY-3/5 140
12/20(24) kV 12.7/22(24) kV 35 a 50 20kVRSNY-3/1 900 105 6
70 a 120 20kVRSNY-3/2 105
150 a 240 20kVRSNY-3/3 105
300 a 400 20kVRSNY-3/4 140
500 a 630 20kVRSNY-3/5 140
18/30(36) kV
19/33 ((36) kV		 35 a 50 30kVRSNY-3/1 1100 105 12
70 a 120 30kVRSNY-3/2 105
150 a 240 30kVRSNY-3/3 140
300 a 400 30kVRSNY-3/4 140
500 a 630 30kVRSNY-3/5 140
20.8/36 ((42) kV 50 35kVRSNY-3/1 1100 140 12
70 a 120 35kVRSNY-3/2 140
150 a 240 35kVRSNY-3/3 140
26/35 ((42) kV 35kVRSNY-3/4 140
500 a 630 35kVRSNY-3/5 140

Nota:

1- Os bolinhos devem ser encomendados separadamente.

2.RSNY-3 é para cabos com tela de fio de cobre sem blindagem.

3.A ligação à terra sem soldadura deve ser encomendada separadamente da seguinte forma:

·Para cabos com tela de arame de cobre e blindagem de arame, adicionar o sufixo-WA.Por exemplo,6kVRSNY-3/1-WA.

·Para cabos com proteção de fita de cobre com fio blindado, adicionar o sufixo-X. Por exemplo, 6kVRSNY-3/1-X.

Terminação do encolhimento térmico para cabos MV até 42 kV

RSWY-3 Terminação externa para cabos isolados poliméricos de 3 núcleos de 6kV, 10kV, 20kV, 30kV e 35kV

A terminação exterior é projetada para cabos MV isolados de três núcleos poliméricos até 35 kV.

O mastic amarelo para aliviar o estresse é colocado ao redor do final do corte da tela.

O tubo de controlo de tensão, juntamente com o mastic de alívio de tensão, é usado para suavizar o campo elétrico na extremidade da tela do cabo.Todos os núcleos de fase são cobertos por um tubo de isolamento anti-tracking e um tubo de vedaçãoOs galpões de chuva anti-perseguição aumentam a distância de arrastamento para garantir a segurança.A área da muleta é selada e protegida com uma saída revestida de adesivo que é instalada sobre os núcleos e a extremidade da coberturaNo caso de cabos de 6 kV e 10 kV, um depósito de chuva de 3 núcleos é fornecido no kit.

Voltagem nominal U0,/U(Um) Secção transversal ((mm)2) Kit n.o. Dimensões ((mm) Número de galpões pluviais
L D
3.6/6(7.2) kV 25 a 50 6kVRSWY-3/1 900 105 6
70 a 120 6kVRSWY-3/2 105
150 a 240 6kVRSWY-3/3 105
300 a 400 6kVRSWY-3/4 105
500 a 630 6kVRSWY-3/5 140
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV		 25 a 50 10kVRSWY-3/1 900 105 6
70 a 120 10kVRSWY-3/2 105
150 a 240 10kVRSWY-3/3 105
300 a 400 10kVRSWY-3/4 105
500 a 630 10kVRSWY-3/5 140
12/20(24) kV 12.7/22(24) kV 35 a 50 20kVRSWY-3/1 900 105 12
70 a 120 20kVRSWY-3/2 105
150 a 240 20kVRSWY-3/3 105
300 a 400 20kVRSWY-3/4 140
500 a 630 20kVRSWY-3/5 140
18/30(36) kV
19/33 ((36) kV		 35 a 50 30kVRSWY-3/1 1100 105 18
70 a 120 30kVRSWY-3/2 105
150 a 240 30kVRSWY-3/3 140
300 a 400 30kVRSWY-3/4 140
500 a 630 30kVRSWY-3/5 140
20.8/36 ((42) kV 50 35kVRSWY-3/1 1100 140 18
70 a 120 35kVRSWY-3/2 140
150 a 240 35kVRSWY-3/3 140
26/35 ((42) kV 35kVRSWY-3/4 140
500 a 630 35kVRSWY-3/5 140

Nota:

1- Os bolinhos devem ser encomendados separadamente.

2.RSWY-3 é para cabos com tela de fio de cobre sem blindagem.

3.A ligação à terra sem soldadura deve ser encomendada separadamente da seguinte forma:

·Para cabos com tela de arame de cobre e blindagem de arame, adicionar o sufixo-WA.Por exemplo,6kVRSWY-3/1-WA.

·Para cabos com proteção de fita de cobre com armazém, adicionar o sufixo-X. Por exemplo, 6kVRSWY-3/1-X.

Terminação do encolhimento térmico para cabos MV até 42 kV

Personalização:

Logotipo personalizado
Min. ordem: 10
Embalagens personalizadas
Min. ordem: 10
Personalização gráfica
Min. ordem: 10
Para mais detalhes de personalização,fornecedor de mensagens
Embalagem e entrega
Detalhes da embalagem:De acordo com o tamanho do tubo
Tamanho da embalagem: 46*46*45cm
Porto: Qualquer porto da China
Perguntas frequentes

A qualidade da produção profissional é confiável
Q1 Que certificações ou relatórios de teste tem?
A: Temos UL, ROHS e REACH.

Q2. Como enviar o meu pedido? É seguro?
R: Para pequeno pacote, enviaremos por expressão, como Fedex, UPS, TNT, DHL e assim por diante.
Para pacotes grandes, enviaremos por via aérea, marítima ou ferroviária. Usaremos uma boa embalagem e garantiremos a segurança. Seremos responsáveis por qualquer dano ao produto causado na entrega.

Q3. e o seu prazo de entrega?
R: Temos muitos produtos em estoque. Podemos enviar os produtos em estoque em 3 dias úteis.
Se não houver estoque, ou se o estoque não for suficiente, verificaremos o prazo de entrega consigo. (Normalmente é de 3-7 dias).

Q4. Você pode fornecer amostras? As amostras são gratuitas?
R: Sim, podemos fornecer amostras.
Normalmente, para nossos produtos padrão com estoque, podemos fornecer amostras gratuitas para testes.

Posso pôr o meu próprio logotipo?
A: Claro, claro, somos uma fabricação profissional e temos mais de 10 anos de experiência OEM.
