Teste de chama vertical de cabo agrupado -- Modelo BVC

Introdução:

• O Tester de Propagação de Chama Vertical de Cable é uma série de testes conformes com as normas IEC 60332-3-10 (Categoria A~D).
• The test measures the expansion of vertical flame to the electronically or optically vertical cable or wire using the standard ignition source while supplying a certain amount of air to a chamber of a defined volume.

• Além disso, se o queimador de testadores de propagação de chama vertical de cabo agrupado for ajustado por ângulo de 20 graus, ele pode ser medido sob o padrão IEEE 383 ((IEEE 1202).pode medir o valor da dinâmica de fogo como H.R.R. (taxa de liberação de calor), S.P.R. (taxa de produção de fumaça) e assim por diante.

Padrões:

• IEC 60332-3-10:2000;
• IEC 60332-3-21~25:2000

Características:

• A câmara de ensaio tem dimensões de 1.000±100 ((W) x 2.000±100 ((D) x 4.000±100 ((H)) mm.
• A superfície inferior da câmara de ensaio é mais elevada do que o solo, enquanto o lado traseiro é completado com material isolado para o isolar do calor.Na parte inferior da câmara de ensaio,Há um buraco de tamanho 800±20 ((W) x 400±10 ((D) na posição de 150±10 mm do lado da frente da câmara para fornecer o ar.
• No canto traseiro da secção superior da câmara de ensaio, há um buraco de escape de 300±30(W) x 1.000±100(D) para permitir a emissão de fumaça durante o ensaio.
• É instalada uma armadilha de chamas na parte frontal do queimador do provador de propagação vertical de chamas para evitar o contra-ataque do propano, a fim de garantir a máxima segurança.
• Ao contrário do equipamento convencional IEC60332-3, o provador de propagação vertical de chama registra todas as condições de controlo e de ensaio com o computador para aumentar a facilidade de utilização.
• Se parar o ensaio de combustão excessiva devido a um dispositivo de borrifusão de água instalado para extinguir.
• O programa pode ser programado em conformidade com os requisitos do padrão e 70.000 Btu/h.
• As dimensões da escada de aço inoxidável: 500 mm (W) × 3 mm (H).
• Dimensões normais da escada de aço inoxidável: 800 W × 3, 500 H.
• Dois conjuntos de queimadores de propano e misturas de venturi.

• Seguir a categoria padrão pode programar para selecionar um teste.

Parâmetros:

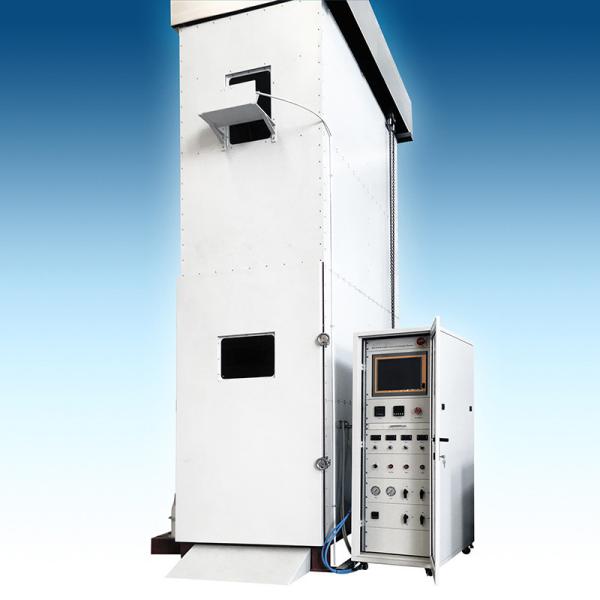

BVC Real imagem:
