filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena
filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena
filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena
filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena
Especificações
Número de modelo :
YB11C4-10A-Q
Lugar de origem :
China
MOQ :
100UD
Termos do pagamento :
L / C, T / T
Capacidade da fonte :
500000 Piece / Pieces per Mês
Tempo de entrega :
15-25 dias
Detalhes de empacotamento :
56.5*28.5*22.5cm (uma caixa)
Nome :
O IEC obstrui dentro EMI Filter
Tipo :
Filtro do módulo da entrada do poder
Atual :
1A ~10A
Tensão :
110VAC/250VAC
Temperatura ambiental :
50°C
Fase à fase :
1450VDC
Linha a moer :
2250VDC
Aprovação :
ISO9001: CE 2015 do TUV CQC do cUL ROHS
Descrição

filtro da entrada do IEC de EMI Filter do poder de 1~10A YB11C4 com soquete, interruptor e fusível



O IEC obstrui dentro EMI Filter:



YB11C4-10A-Q é um filtro do módulo da entrada do poder. É um compacto e fácil instalar o filtro que obstrui diretamente em uma tomada da alimentação CA. Nossos padrões de projeto são de acordo com IEC60939, e os filtros passaram o UL, CQC, certificação do TUV.



Característica do filtro do módulo da entrada do poder:



1. Os produtos têm a atenuação alta, com base em bloqueadores com resistência de saturação alta e comportamento térmico excelente



2. os tipos (R5) cumprem com as exigências de IEC/EN60601-1 para o afastamento de segurança, a corrente do escapamento e os testes do hipot.



3. tamanho compacto: Os filtros para iem de encaixe do IEC são pequenos e compactos, que os faz fáceis instalar e se usar em uma variedade de aplicações.



4. a instalação fácil: Os filtros para iem de encaixe do IEC são fáceis não instalar e exigir nenhuma fiação ou alteração adicional ao sistema. Obstruem simplesmente na alimentação CA o soquete e fornecem a filtração imediata do IEM.



Aplicações típicas:



1. Elétrico portátil e equipamentos eletrônicos;



2. Equipamento médico;



3. Equipamento do teste e de medida;



4. Pequenos e médios máquinas e equipamento da família



5. Fonte de alimentação monofásica, fonte de alimentação do interruptor-modo



Especificação de YB11C4-10A-Q:



Produto Filtro do soquete do IEC de YB-C Corrente avaliado 1~10A
Modelo YB11C4-10A-Q Temperatura ambiental 40°C
Função de transferência De passe baixo Variação da temperatura 25 / 085/21
Tipo do pacote Montagem de superfície Frequência de funcionamento 50/60HZ
Frequência de centro nominal 50K-30MHZ Fase à fase 1450VDC
Perda de inserção 30~90dB Linha a moer 2250VDC
Impedância entrada 50Ω Corrente máxima do escapamento 115VAC/50HZ 0.4mA máximo
250VAC/60HZ 0.8mA máximo
Tensão avaliado 115V/250V MOQ 100pcs



Regra de nomeação:



YB 11 C4 - 10A - Q
| | |   |   |
Fase monofásica Circuito Dimensão   Atual   Conexão da saída
  circuito do 11:11 C4   6A: 6 ampères   Q: rápido-na aba 250
    C3: um fusível   8A: 8 ampères   W: fio
    C4: fusível dobro   10A: 10 ampères   S: Terminais do talão da solda



filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena*Q: Rápido-em 6.35x0.8mm filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena S: solda 4.0x0.8mm filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena W: UL1015 18awg



Tabela da seleção do filtro:



Número da peça. Caso Correntes avaliados (a) Conexões da saída
YB11C4 C4 1 Rápido-no terminal
YB11C4 C4 3
YB11C4 C4 6 Fio
YB11C4 C4 8
YB11C4 C4 10

Terminais do talão da solda

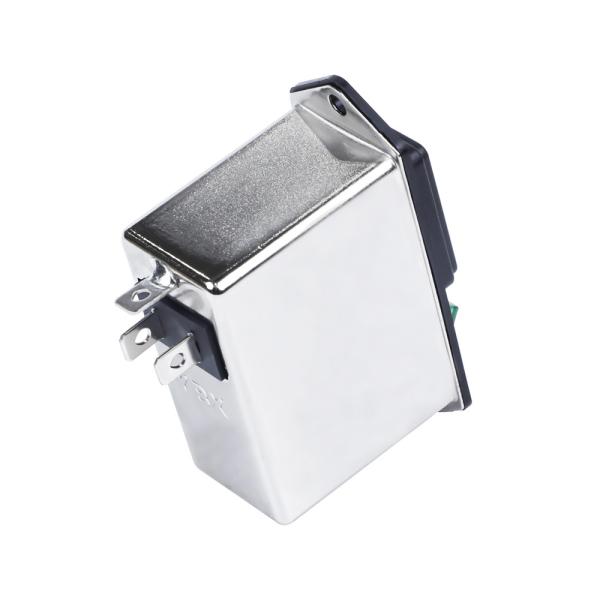

YB11C4-10 A-Q Product Picture:



filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena



Caso B C D E F G H Mim J K L
C3/C4 62 61 29,5 80 72 35 11 11 17 3,5 6.35*0.8 46
Tolerâncias ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15 46



Diagrama esquemático elétrico:



filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena

Dimensão mecânica (unidade: milímetro)

filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena
filtro de EMI Filter Power Entry Module da entrada do IEC de 220V 10A para a fonte de alimentação pequena
