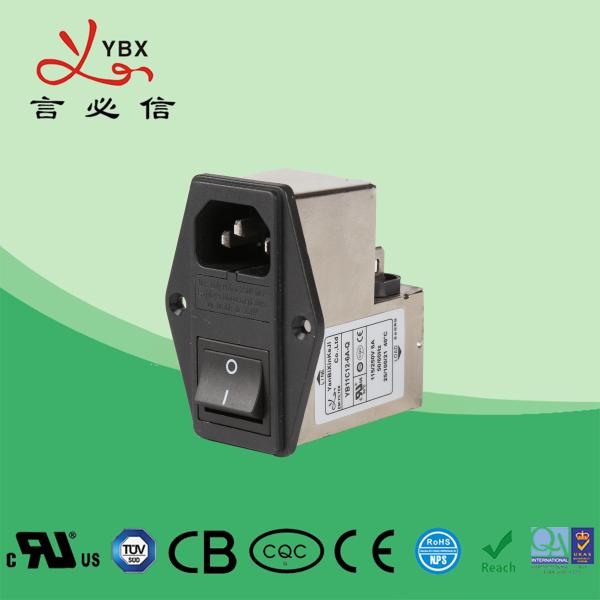

Filtro de interferência Inline por atacado da entrada do IEC do filtro para iem para a única fonte de alimentação
Especificação técnica:
| Artigo | Filtro do IEC |
| Modelo | Filtro YB-C do IEC |
| Função de transferência | De passe baixo |
| Tipo do pacote | Montagem de superfície |
| Frequência Center nominal | 10K-30MHZ |
| Perda de inserção | 60~90dB |
| Impedância da entrada | 50Ω |
| Tensão avaliado | 115V/250V |
| Corrente avaliado | 1~10A |
| Temperatura ambiental | 40°C |
| Variação da temperatura | 25 / 085/21 |
| Frequência de funcionamento | 50/60HZ |
| Fase à fase | 1450VDC |
| Linha à terra | 2250VDC |
| Corrente máxima do escapamento | 250VAC/60HZ 0.8mA máximo |
| MOQ | 100pcs |
| Preço | USD1~9.8/Meter |
| Prazo de execução | dia útil 5~15 |
Características:
1. Os produtos têm a atenuação alta, com base em bloqueadores com resistência de saturação alta e comportamento térmico excelente
2. os tipos (R5) cumprem com as exigências de IEC/EN60601-1 para o afastamento de segurança, a corrente do escapamento e os testes do hipot
3. Há uma variedade de peças e combinações para encontrar testes da compatibilidade electrónica do cliente diferente
4. produtos personalizados de acordo com as exigências de cliente
Aplicações típicas:
-- Bonde portátil e equipamentos eletrônicos
-- Equipamento médico
-- Equipamento do teste e de medida
-- Pequenos e médios máquinas e equipamento da família
Regra de nominação:
YB 11 C11 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
conexão atual do caso do circuito opcional
C9/C11: um fusível
C10/12: Dois fusíveis
Tabula:
| Modelo não. | Corrente avaliado @40°C |
Options* terminal |
Resistor do sangrador (opcional) |
G |
Escapamento 250V/50Hz atual | Diagrama esquemático bonde | Tensão avaliado (V) | Frequência de funcionamento (hertz) | |||||||||||||||||||||||||||||||||||||
| YB11C11-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11C11-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C11-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C11-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C11-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C11-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C11-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C12-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C12-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C12-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C12-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C12-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C12-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C12-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
O tipo médico tabula:
| Modelo não. | Corrente avaliado @40°C |
Opções terminais |
Resistor do sangrador (opcional) |
Equipamento médico 5 |
G |
Escapamento 250V/50Hz atual | Diagrama esquemático bonde | Tensão avaliado (V) | Frequência de funcionamento (hertz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11C11-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11C11-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C11-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C11-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C11-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C11-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C11-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C12-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C12-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C12-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C12-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C12-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C12-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C12-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Rápido-em 6.35x0.8mm
S: solda 4.0x0.8mm
W: UL1015 18awg
Diagrama esquemático bonde:

Fig.1

Fig.2
Dimensão mecânica (unidade: milímetro)

| Caso | A | B | C | D | E | F | G | H | Mim | J | K | |||||||||||||||
| C11/C12 | 54 | 62 | 29 | 50 | 40 | 68 | 15,5 | 11 | 3,7 | 6.35*0.8 | ||||||||||||||||
| Tolerâncias | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||||||||||||||
Tabela da perda de inserção (no sistema 50ohm que concorda IEC/CISPR No.17)
Modo comum -------- modo diferencial
1A 3A
6A 8A
10A 15A
