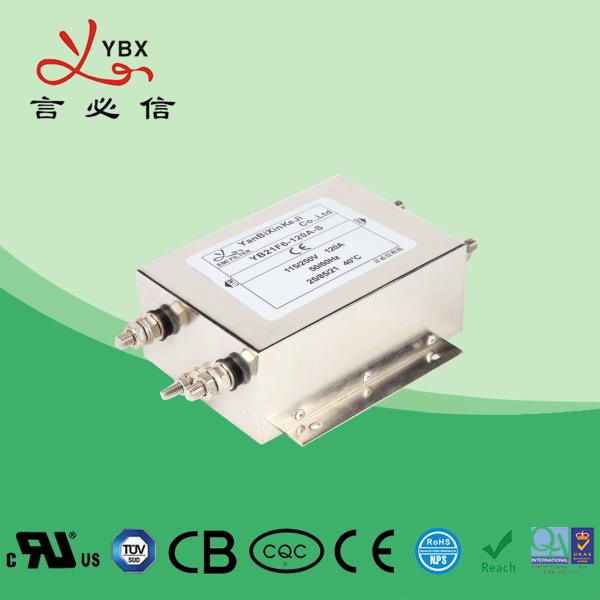

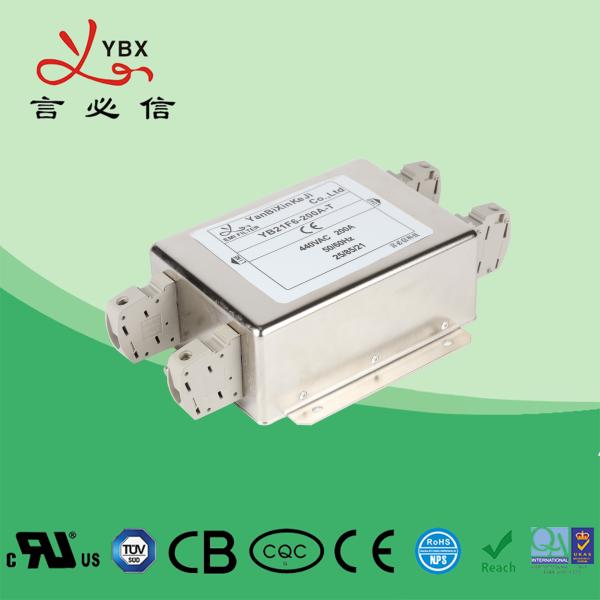

Filtro da compatibilidade electrónica do IEM do padrão do CE ROHS CQC, filtro de linha elétrica do IEM IRF da C.A.

Especificações

Número de modelo :

YB27F1-20A-Q

Lugar de origem :

China

MOQ :

50pcs

Termos do pagamento :

T / T, L / C

Capacidade da fonte :

10000 partes/partes pelo filtro de ruído de uso geral da C.A. 220V do mês

Tempo de entrega :

20-25 dias

Detalhes de empacotamento :

56.5*28.5*22.5CM

Nome :

YB27F1-20A-Q

atual :

1A-20A

Pacote :

Caixa de papel

CASO :

Metal

OEM :

Disponível

Função de transferência :

De passe baixo

Período de garantia :

5 anos

Descrição

Linha de passe baixo filtro do IEM da fase monofásica IRF da C.A. de 27F1-20A 6A da corrente elétrica

Especificação técnica:

Artigo	Filtro de linha elétrica
Modelo	Filtro de linha elétrica YB-F
Função de transferência	De passe baixo
Tipo do pacote	Montagem de superfície
Frequência Center nominal	10K-30MHZ
Perda de inserção	60~90dB
Impedância da entrada	50Ω
Tensão avaliado	115V/250V
Corrente avaliado	1~20A
Temperatura ambiental	40°C
Variação da temperatura	25 / 085/21
Frequência de funcionamento	50/60HZ
Fase à fase	1450VDC
Linha à terra	2250VDC
Corrente máxima do escapamento	250VAC/60HZ 0.8mA máximo
MOQ	50pcs
Preço	USD6~18.8/Meter
Prazo de execução	dia útil 5~20

Características:

-- A filtração aumentada 2 fases projetada para impedir a fonte de alimentação pode produzir a interferência ao dispositivo;

-- As várias opções terminais permitem que você selecione;

-- Há uma variedade de peças e combinações para encontrar testes da compatibilidade electrónica do cliente diferente.

Aplicações típicas:

1. Bonde e equipamentos eletrônicos

2. Equipamento médico

3. Automatização da construção

4. Equipamento da burótica

Regra de nominação:

YB 27 E4 - 10A - Q (5)

¦ ¦ ¦ ¦ ¦ ¦

conexão atual do caso do circuito opcional

Tabula:

Modelo não.

Corrente avaliado
@40°C

Options* terminal

Escapamento 250V/50Hz atual

Diagrama esquemático bonde

Tensão avaliado (V)

Frequência de funcionamento (hertz)

YB27E4-1A

1A~4A

<0>

Fig.1

115/250V

50/60Hz

YB27E4-6A

Fig.1

YB27E4-8A

Fig.1

YB27D1-1A

1A~4A

Fig.1

YB27D2-6A

Fig.1

YB27D2-8A

Fig.1

YB27D3-8A

Fig.1

YB27D3-10A

10A

Fig.1

YB27D3-15A

15A

Fig.1

YB27D4-10A

10A

Fig.1

YB27D4-15A

15A

Fig.1

YB27D4-20A

20A

Fig.1

YB27D5-15A

15A

Fig.1

YB27D5-20A

20A

Fig.1

YB27F1-15A

15A

Fig.1

YB27F2-20A

20A

Fig.1

O tipo médico tabula:

Modelo não.

Corrente avaliado
@40°C

Opções terminais

Equipamento médico
5

Escapamento 250V/50Hz atual

Diagrama esquemático bonde

Tensão avaliado (V)

Frequência de funcionamento (hertz)

YB27E4-1A-x (5)

1A~4A

<5>

Fig.2

115/250V

50/60Hz

YB27E4-6A-x (5)

Fig.2

YB27E4-8A-x (5)

Fig.2

YB27D1-1A-x (5)

1A~4A

Fig.2

YB27D2-6A-x (5)

Fig.2

YB27D2-8A-x (5)

Fig.2

YB27D3-8A-x (5)

Fig.2

YB27D3-10Ax (5)

10A

Fig.2

YB27D3-15A-x (5)

15A

Fig.2

YB27D4-10A-x (5)

10A

Fig.2

YB27D4-15A-x (5)

15A

Fig.2

YB27D4-20A-x (5)

20A

Fig.2

YB27D5-15A-x (5)

15A

Fig.2

YB27D5-20A-x (5)

20A

Fig.2

YB27F1-15A-x (5)

15A

Fig.2

YB27F2-20A-x (5)

20A

Fig.2

Filtro da compatibilidade electrónica do IEM do padrão do CE ROHS CQC, filtro de linha elétrica do IEM IRF da C.A. *Q: Rápido-em 6.35x0.8mm S: Talão W do parafuso: UL1015 18awg

Diagrama esquemático bonde:
