Engrenagem máxima do sem-fim 80m/Min da máquina de alta frequência do moinho de tubo da soldadura
Engrenagem máxima do sem-fim 80m/Min da máquina de alta frequência do moinho de tubo da soldadura
Engrenagem máxima do sem-fim 80m/Min da máquina de alta frequência do moinho de tubo da soldadura
Engrenagem máxima do sem-fim 80m/Min da máquina de alta frequência do moinho de tubo da soldadura
Especificações
Número de modelo :
HG76
Lugar de origem :
Hebei, China
MOQ :
1 conjunto
Termos do pagamento :
L/C, T/T, Western Union,
Capacidade da fonte :
Grupo 50 pelo ano
Tempo de entrega :
três meses
Detalhes de empacotamento :
Embalagem impermeável e em condições de navegar da exportação.
Diâmetro do tubo :
25-76mm
Velocidade do produto :
50m/min máximo
Materiais :
aço carbono, aço de liga de aço inoxidável, baixa
Cortando a serra :
Corte da serra da fricção
Engrenagem de vermes :
Máx. 80m/min
Espessura do tubo :
4,0-10,0 mm
Nome :
Máquina do moinho de tubo
Descrição

1.1Informações gerais

Isto...Máquina de moagem de tubosÉ especialmente utilizado para a produção de tubos soldados de costura reta de alta frequência Φ19-Φ76mm,δ0,7-3,0 mm e de tubos quadrados correspondentes e tubos de forma especial.A composição do equipamento é do descoiler à serra de corte de comprimento fixoA velocidade de rolamento pode ser ajustada em conformidade dentro de uma faixa adequada de diâmetro do tubo e espessura da parede.

1.2 Material aplicável

(1) Fitas de aço laminadas a quente e a frio e galvanizadas (conforme GB700-88 ou GB1591-88)

(2)Material: aço com baixo teor de carbono, aço de liga baixaδs≤345Mpa,δb≤610Mpa

1.3 Molino de tubos ERW Outro modelo

Modelo Intervalo de diâmetro Espessura do tubo Velocidade da linha ((m/min)
HG20 8-25,4MM 0.3-1.2 mm 120
HG32 10-32MM 1.4-1,5 mm 120
HG50 16-76MM 0.7-2.5 mm 30 a 120
HG76 25-76MM 1-4MM 30 a 100
HG89 32-89MM 1-4,5 mm 30 a 80
HG114 45-114MM 1.5-5.0MM 30 a 60
HG165 60-165MM 3-7MM 30 a 50
HG219 114-219MM 4-8MM 20 a 40
HG273 114-273MM 4-10MM 15 a 30
HG325 165-325MM 4-10MM 10 a 30
HG426 165-426MM 4 a 12,7 mm 8 a 25
HG508 219-508MM 4 a 16 mm 8 a 20

1.4 Processo geral

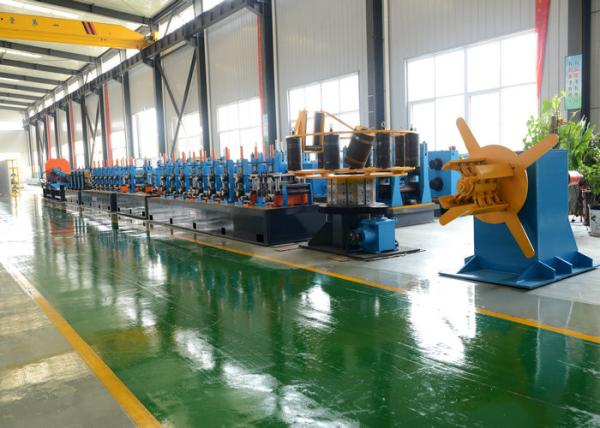

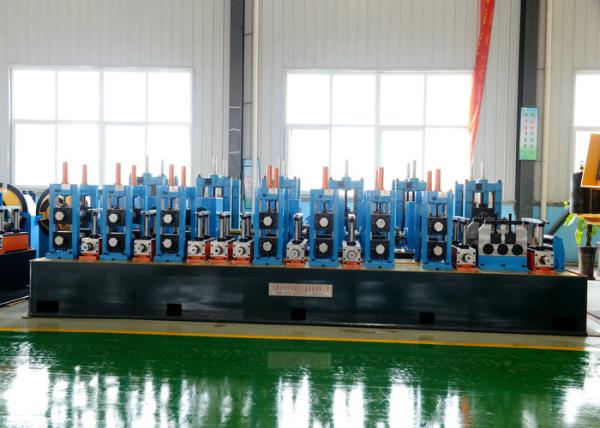

Raw material (steel coil) → decoiling→ shearing and welding→ accumulator → non-power leveling →forming milling →high frequency welding →de-burr frame→ cooling unit→ sizing unit →rough straightening → fixed length cutting →run out table

1.5 Acessórios necessários sugeridos preparados pelo Comprador (apenas para referência)

(1) Localização dos equipamentos mecânicos: 45m x 4,5m (longo x largura)

(2) Localização do equipamento eléctrico: 5m x 4m (longo x largura)

(3) Base da base da unidade da máquina (ver desenho da base do fornecedor)

(4) Dois conjuntos de guindastes aéreos de 5 toneladas ou de 10 toneladas.

(5) Fornecimento de energia:

(6) As lâminas para serras de rastreamento, especificações de acordo com o manual de instruções.

(7) Barra magnética para tubulação de soldadura, compras de acordo com o tamanho da tubulação.

(8) Um conjunto de bombas de alta pressão Φ3·, 6 m para máquina de soldadura de tubos.

(9) 1 conjunto de piscina de água de arrefecimento para máquina de solda de tubos, volume 25m3com tubo de água, medidor de pressão de água e válvula.

(10) Circuito eléctrico da unidade da máquina: antes da montagem, o circuito deve chegar ao gabinete eléctrico da sala de alta frequência.Conexão elétrica da sala de alta frequência à mesa de comando e à estação de botões. (A quantidade e os tamanhos devem ser decididos no local e depois adquiridos no exterior)

(11) Uma sala de alta frequência para unidade de máquinas.

(12) Compressor de ar: um conjunto (compra no mercado)

(13) Equipamento de elevação e ferramentas para a instalação de máquinas, guindastes, cordas de aço, etc.)

Engrenagem máxima do sem-fim 80m/Min da máquina de alta frequência do moinho de tubo da soldaduraEngrenagem máxima do sem-fim 80m/Min da máquina de alta frequência do moinho de tubo da soldadura

Os nossos serviços

Garantia da qualidade

we Shall be responsilbe for quality problem resulted from design and manufacture with one year after successfull installation and debugging and all the expenses for replacing parts and components( exclude human factors and vulerable components ) shall be born by us !

Debug

1) A fábrica enviará 1-2 engenheiros técnicos para instalação e operação de teste

2) O local, a fundação do equipamento, as construções frias, etc., responsável pelo comprador, de acordo com o material do equipamento fornecido pelo fornecedor, o equipamento para instalação (equipamento de elevação,ferramenta etc..), o material de acessórios de instalação (fios, tubos de condução, tubos de água, etc.), a força de trabalho organizada pelo comprador.

3) O comprador é responsável pelo abastecimento de energia, água e gás para o conector de interface do equipamento

4) Notas de preparação do comprador

(a) O dispositivo da máquina ocupa a posição (longo* largura)

b) Fornecimento de energia: Fornecimento de energia principal para o banco de controlo do equipamento, posição da unidade

c) Alimentação de ar: compressor de ar (1,5 m3/minuto)

d) Abastecimento de água: fonte de água para a estação de máquinas
