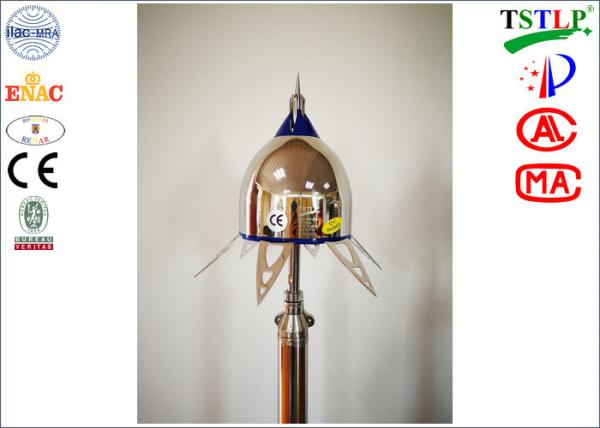

Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese
Especificações
Número de modelo :
SMT-ESE60/P
Lugar de origem :
Guangdong, P.R.C.
MOQ :
Negociável
Detalhes de empacotamento :
230x230x450mm box/pc colorido, e 4 PCes na caixa de 490x500x500mm
Prazo de entrega :
Ao redor 7 dias de trabalho após recepção do pagamento
Termos do pagamento :
100% TT/LC/Western Union/transferência de MoneyGram/WeChat/Alipay/transferência dinheiro de Wanda/de
Capacidade da fonte :
1000 PCS/mês.
Proteção máxima do raio :
120m
Delta T :
microsec 60
Alojamento do metal :
De aço inoxidável
Suporte de Iimp :
≥ 200kA de Iimp
Teste padrões :
N-F francês C 17-102
Peso aproximado (g) :
4000
Descrição

A instalação mais durável do terminal de ar do relâmpago de TSTLP Ese para construções diferentes



Benefícios chaves de terminal de ar do relâmpago SMT-ESE60

  • Patente disponível
  • Testado com sucesso de acordo com o 17-102:2011 do N-F C o anexo C & o parágrafo C do 21.186:2011 de UNE em laboratórios de alta tensão ACREDITADOS no certificado de Europa e de Shanghai assim como de CE para sua satisfação completa.
  • O terminal de ar do relâmpago do ese de TSTLP torna-se somente ativo quando as elevações da intensidade de campo elétrico e da flâmula de TSTLP terminal de ar adiantado do relâmpago da emissão não apresentam nenhum perigo aos objetos protegidos.
  • Seguro, durável após curto circuitos diferentes de suporte mesmo em circunstâncias climáticas extremas
  • Livre de manutenção
  • Operação de fabricação certificada 9001:2015 do ISO.

Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese



Vídeo MP4 - o terminal de ar do relâmpago de TSTLP ESE CONTRA a eficiência de terminal de ar & a escala simples da proteção, verifica-a @ https://drive.google.com/file/d/15oOYFghuehiJydeSsQ-efLOOQmyVGyQX/view?usp=sharing



  • Tabela técnica do terminal de ar do relâmpago do ese SMT-ESE60

Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese



Detalhes MECÂNICOS do terminal de ar do ese SMT-ESE60
Fixado no polo Conforme a linha M20 internacional
Abaixo da conexão do condutor Braçadeira específica/apropriada
EMBALAGEM
Dimensões 230*230*450 milímetro box/pc, 4pc na caixa de 480*500*500mm
Índices A cabeça terminal de ar do relâmpago de TSTLP® E.S.E, porca, encanta a chave;
Peso de efetivação aproximado 5,500g
Sustentabilidade ambiental 100 por cento reciclável



Relatórios dos certificados/teste do terminal de ar do relâmpago do ese do tipo SMT-ESE60 de TSTLP
Certificado da patente Patente Nr 2013300191382
PADRÕES do teste
Anexo C do 17-102:2011 do N-F C
Parágrafo C do 21.186:2011 de UNE
Parte 1 do 60060-1:2010 do IEC
Parte 1 de GB/T T16927.1-2011		 Relatório de teste Nr 2017013F0063
(teste no laboratório de alta tensão na Espanha acreditada por ENAC & por ILAC)
Relatório de teste Nr 45800
(o teste no laboratório de alta tensão em Romênia, Europa acreditou por Romênia-RENAR & por ILAC)
Relatório de teste Nr W13028
(o teste no laboratório de alta tensão em Shanghai acreditou pelo CAL & pelo CMA)
Certificado do CE Certificado Nr WTS16030019S (60060-1:2010 padrão do EN do teste)



  • Cálculo adiantado da proteção de relâmpago da emissão da flâmula - Formular da proteção do raio

O raio da proteção do terminal de ar do relâmpago de ESE é relacionado a sua altura (h) relativo à superfície a ser protegida, a sua eficiência e ao nível selecionado da proteção

para o ≥ de h 5 m;

Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese

e

Rp = h × Rp (5)/5 para o ≤ do ≤ h de 2 m 5 m

Rp (h) (m): está o raio da proteção em uma altura dada h

h (m): é a altura da ponta do terminal de ar do relâmpago do ese sobre o plano horizontal através do ponto o mais adicional do objeto a ser protegido

r (m): Níveis da proteção (PL)

PL 1: 20M PL 2: 30M

PL 3: 45M

PL 4: 60M

Δ (m) = ΔT x 106

A experiência de campo mostrou que Δ é igual à eficiência obtida durante os testes da avaliação do terminal de ar do relâmpago do ese no laboratório de alta tensão



  • Nível 1 ~ nível tabela da proteção de 4 raios de SMT-ESE60

Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese



  • A instalação real do terminal de ar do relâmpago de Ese para a escola primária em África

Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese



  • Terminal de ar do relâmpago de TSTLP Ese para RECIPIENTES na proteção de Hong Kong Airport Exterior Lightning

Alojamento de aço inoxidável do metal da proteção máxima durável do raio do terminal de ar 120m de Ese



Catálogo @ https://drive.google.com/file/d/1kEW-pWdJdlArVgfrHutq62k9HsVNcHq-/view?usp=sharing do terminal de ar do pdf 2020 TSTLP ESE da transferência



TRANSFERÊNCIA da folha de dados do pdf - TSTLP SMT-ESE60.pdf
