Sistema de proteção do relâmpago do sistema de Ese - conformidade padrão do N-F C 17-102

• Os sistemas de proteção do relâmpago são divididos normalmente em 2 tipos:

1. Sistema de proteção direto do relâmpago do exterior; (o sistema de proteção do relâmpago do sistema do ese é mais popular)
2. Sistema de proteção interno do relâmpago;

• ESPAÇO DO TRABALHO

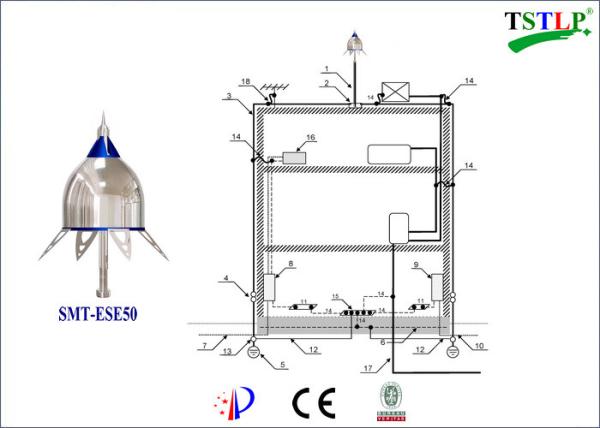

De acordo com os standard internacionais, especialmente os padrões do 62561:2012 do NFC 17-102, do IEC 62-305 e do EN, sistema de proteção do relâmpago de ESE consistem nos seguintes elementos:

1. Sistema da Ar-terminação de ESE;
2. Para baixo condutor;
3. sistema da Terra-terminação;
4. Ligação equipotencial do relâmpago.

Assim, o espaço do trabalho é projetado como segue:

• Fonte e instalação do sistema de proteção externo do relâmpago (LPS exteriores)

1. Intercepção de curto circuitos diretos através de um sistema da ar-terminação do ese;
2. Descarga segura da corrente do relâmpago à terra através de um sistema do para baixo-condutor;
3. Distribuição da corrente do relâmpago na terra através de um sistema da terra-terminação.

• Parâmetro de Techncial de SMT-ESE50

• Cálculo da proteção de relâmpago de ESE - proteção do raio de acordo com o padrão do anexo C do 17-102:2011 do N-F C

O raio da proteção do sistema de proteção do relâmpago do ese de TSTLP é relacionado a sua altura (h) relativo à superfície a ser protegida, a sua eficiência e ao nível selecionado da proteção

para o ≥ de h 5 m;

e

Rp = h × Rp (5)/5 para o ≤ do ≤ h de 2 m 5 m

Rp (h) (m): está o raio da proteção em uma altura dada h

h (m): é a altura da ponta da proteção de relâmpago de ESE sobre o plano horizontal através do ponto o mais adicional do objeto a ser protegido

r (m): 20 m: nível mim

30m: nível II

45m: nível III

60m: nível IV

Δ (m) = ΔT x 10⁶

A experiência de campo mostrou que Δ é igual à eficiência obtida durante os testes da avaliação da proteção de relâmpago de ESE

• Tabela da proteção do raio SMT-ESE50 conforme o padrão do N-F C 17-102

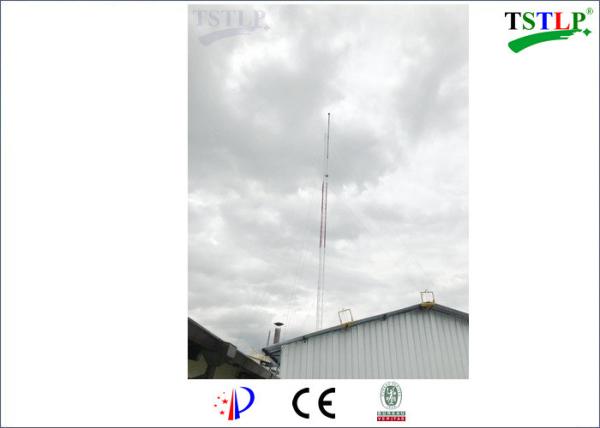

• Foto de Intallation de nosso sócio

Transferência da folha de dados do pdf - TSTLP SMT-ESE50.pdf

Etiqueta: sistema de proteção do relâmpago do sistema do ese
