Equipamento de testes de oscilação da umidade da chuva do tubo de IPX3 IPX4

Padrões & cláusulas cumpridos

IEC60529: 2013 “graus de proteção forneceram pelo cerco (código)” IPX3 & IPX4 do IP, figura 4.

Vista geral do equipamento

 Amostras e limitações: Produtos elétricos e eletrônicos dos automóveis, as peças da motocicleta, os produtos de uma comunicação, os aparelhos eletrodomésticos, iluminação e dispositivos exteriores do sinal, etc.

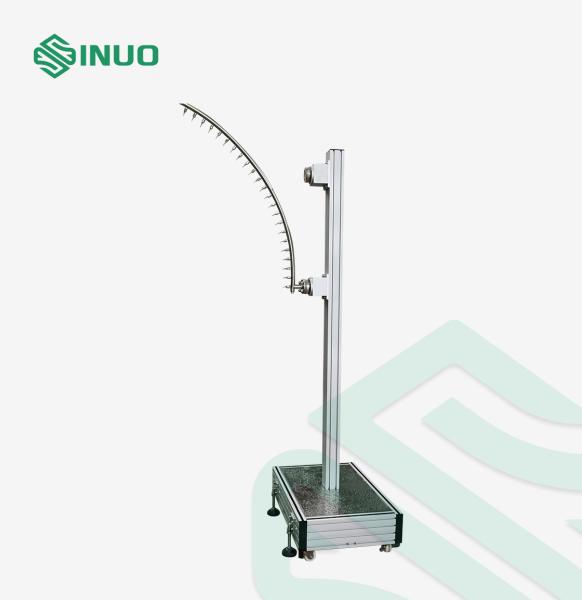

Estrutura: O equipamento de teste consiste em um mecanismo de oscilação do balanço, em um armário de controle elétrico e em uma plataforma giratória. O mecanismo de oscilação do balanço é posição do assoalho, o tubo de oscilação é causado oscilar pela condução do motor. A plataforma giratória tem uma velocidade de rotação de 1r/min, para fazer em todos os sentidos o cerco do espécime para ser pulverizador. O equipamento de teste é equipado com um dispositivo de limpeza do filtro de água para impedir o bloqueio do furo de pino. Este sistema inteiro adota a estrutura aberta.

Aplicação: Para verificar o desempenho protetor do cerco para produtos eletrônicos e elétricos dos automóveis, das peças da motocicleta, dos aparelhos eletrodomésticos, dos selos e das lâmpadas sob a água que pulveriza e que espirra no grau IPX3 e IPX4.

Princípio: Assegure-se de que a água que pulveriza e que espirra a velocidade alcance o valor exigido padrão controlando o fluxo da fonte de água, faça o cerco do espécime a ser espirrado em todos os sentidos.

Ambiente do uso:
Fonte de alimentação: AC380V±5%/50Hz, 3KVA, ou exigências locais da fonte da alimentação do cliente do fósforo.
Lugar do uso: ° C da temperatura 15-35, humidade relativa 25%-75%, pressão atmosférica 86 ~ 106kpa (860 mbar -1060 mbar), lá deve ser equipado com a iluminação e interruptor impermeável do escapamento (ou soquete), a terra precisa de ser liso, e a função da entrada e da drenagem de água deve ser boa.
Nascente de água: agua potável ou água da torneira sem impurezas, equipadas com o filtro da limpeza da água.

Parâmetros técnicos

Não.	Artigo	Parâmetros
1	Fonte de água	Agua potável do volume de água rate>10L/min±5% sem inclusão. Este dispositivo é equipado com a unidade da filtragem da agua potável
2	O tamanho do tubo de oscilação	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, tubos de oscilação de R1600mm pode ser opcional, feito de aço inoxidável
3	Furo da agulha	Φ0.4mm
4	Ângulo incluído de dois furos	IPX3: 120° IPX4: 180°
5	Ângulo de oscilação do balanço do tubo	±175° máximo pode ser pré-ajustado (Nota: o padrão exige IPX3: 120°; IPX4: 360°, mas devido a lá é plataforma giratória sob o tubo de oscilação durante o teste, assim que 360° não pode conseguido durante testes reais, se sem plataforma giratória, a seguir 360° pode ser conseguido)
6	Chovendo a velocidade	IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°);
7	Volume de água	Pode ser ajustado de acordo com o tamanho da oscilação e o número dos furos de pino (0,07 L/minX pelo furo)
8	Tempo de teste	1-99999S pode ser pré-ajustado
9	Calibre de pressão	0~0.25MPa
10	Plataforma giratória	Diâmetro: Φ600mm, velocidade de rotação: 1~5r/min, capacidade de rolamento: ≤30kgs
11	Exigências do local	A sala de teste impermeável dedicada do IP, a terra deve ser lisa com iluminação. interruptor impermeável do escapamento 10A (ou soquete) usado para o equipamento. Com boa função da afluência e da drenagem. A instalação à terra.
12	Controle elétrico	PLC & tela táctil
13	Fonte de alimentação para este equipamento	C.A. 220V, 60Hz, 2KW ou exigências locais da fonte da alimentação do cliente do fósforo
14	Fonte de alimentação para a amostra	AC220V, 10A ou exigências locais da fonte da alimentação do cliente do fósforo
