Equipamento de testes elétrico das peças do veículo da sala de teste do pulverizador da chuva do teto-solar do carro

Parâmetros técnicos

1. Fonte de alimentação de trabalho: C.A. 380V, 50Hz ou exigências locais da fonte da alimentação do cliente do fósforo

2. Área de teste: 4500mm*3000mm*2200mm (W*D*H)

3. Dimensões exteriores: 5000mm*4000mm*3300mm (W*D*H) (moderou a sala impermeável de vidro)

4. Padrões aplicados: GB/T30037-2013, padrão de Chery, padrão de Volkswagen, padrão de Mitsubishi, padrão de Geely e outras exigências impermeáveis do teste do teto-solar

5. Dimensões do dispositivo elétrico da fixação do molde do carro do teto-solar: O tamanho de aperto máximo é 2500X4000MM largos, o curso ajustável do dispositivo elétrico de aperto é 500MM, e o mandril é projetado com junções móveis, que não opõe ao ângulo de inclinação do teto-solar.

6. Curso ajustável do quadro da fixação da tubulação do pulverizador: 1-500MM (para cima e para baixo o curso ajustável), dianteiro e traseiro curso ajustável é 1-500MM.

7. Intensidade da chuva: 30mm/min-50mm/min ajustável, ou 30-50L/M2/MIN ajustável

8. Tempo da chuva: 1-9999M pode ser ajustado; o controlador pode ser ajustado dentro de 1 minuto a 24 horas.

9. Sistema de controlo: o tela táctil de 10 polegadas + o PLC de Siemens, o programa são projetados independentemente por Sinuo

Introdução de características da estrutura

Mecanismo do ângulo da braçadeira do teto-solar

Com o controle de programa do tela táctil, nove estados do ângulo podem ser esquerda realizada, plana, dianteira, traseira, esquerda, direita, dianteira, direito dianteiro, esquerda traseira, direito traseiro.

• É perpendicular à superfície paralela do bocal, e o tempo do pulverizador de água é 10 minutos, que podem ser ajustadas
• O teto-solar é 0-20° para a frente inclinado (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.
• O teto-solar é 0-20° para trás inclinado (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.
• O teto-solar é 0-20° esquerdo inclinado (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.
• O teto-solar é 0-20° direito inclinado (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.
• O teto-solar é parte dianteira inclinada deixou 0-20° (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.
• O teto-solar é parte traseira inclinada deixou 0-20° (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.
• O teto-solar é o direito traseiro inclinado 0-20° (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.
• O teto-solar é o direito dianteiro inclinado 0-20° (pode ser ajustado), e o momento do pulverizador de água pode ser ajustado por 10 minutos.

Para estes nove ângulos oblíquos, de acordo com o padrão convencional do teste, o teste paralelo da chuva do ângulo é mais do que 3H, e os ângulos restantes são pulverizados geralmente por 10 minutos, e cada estado é repetido 5 vezes. Isto pode ser ajustado pelo programa (a época de pulverização da água de cada estado e pelo número de ciclos de pulverização da água em cada estado). No tela táctil, os programas de teste de cada empresa podem igualmente ser editados e salvar, de modo que o teste possa ser chamado a próxima vez.

Princípio da estrutura da ação

O princípio da estrutura da inclinação do ângulo do teto-solar é controlar para cima e para baixo um movimento de quatro parafusos da bola ou ligar independentemente os parafusos múltiplos através de quatro servos motores do delta para gerar vários ângulos de inclinação. O diâmetro dos quatro parafusos da bola é 50MM para assegurar a suficiente capacidade de carregamento, e os parafusos da bola são usados para assegurar a precisão do ângulo de inclinação do teto-solar.

O trilho de guia de conexão sob o parafuso da bola produz em linha reta para cima e para baixo o movimento, e o parafuso gerencie o trilho de guia para mover-se em uma linha reta. Quatro servos motores são instalados acima da placa do pulverizador, este projeto podem proteger o motor do pulverizador da água da chuva, de modo que o motor possa ser usado por uma vida mais longa.

O princípio de levantamento e dianteiro e traseiro de funcionamento da cremalheira do pulverizador

Quatro 304 parafusos de aço inoxidável da bola são instalados nos quatro cantos do quadro da fixação da tubulação do pulverizador, e equipados então com um redutor de haste do guia para realizar a ação da aumentação e de queda.

A finalidade é ajustar a distância do pulverizador entre a cabeça de pulverizador e a claraboia para assegurar-se de que a distância 500MM ou assim. O princípio dianteiro e traseiro de operação igualmente usa um parafuso da bola e um motor para controlar a estrutura do movimento linear.

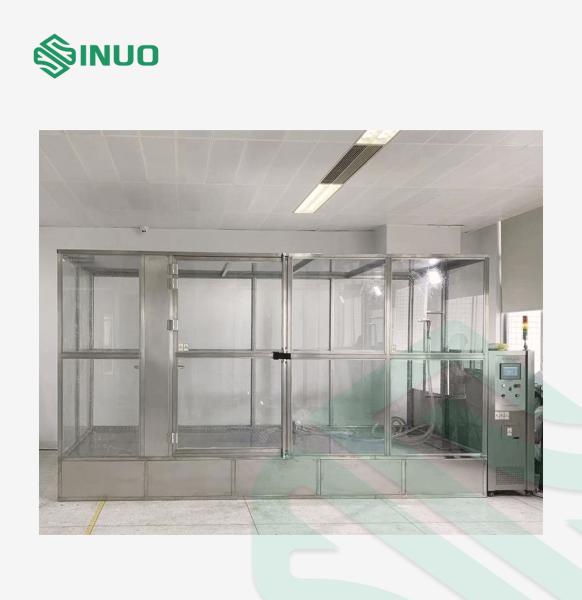

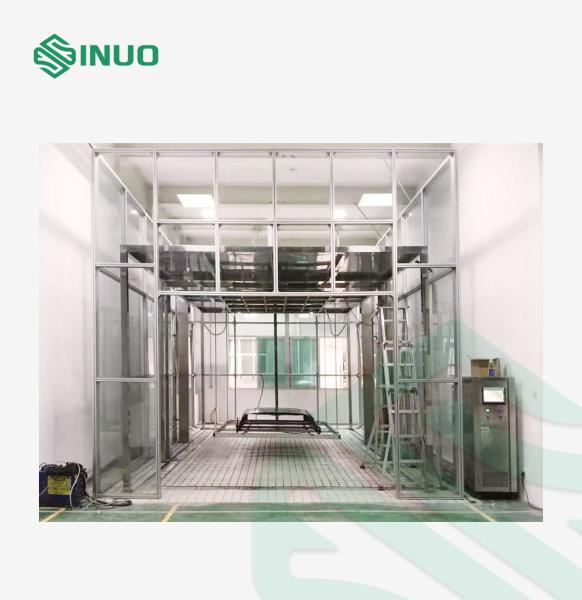

Estrutura da sala do pulverizador

A estrutura exterior do quadro da casa de banho com chuveiro é instalada com a liga de alumínio grossa de 80X40MM 5MM e vidro moderado grosso de 10MM, e a porta é feita de portas deslizantes moderadas da dobro-abertura de vidro da liga de alumínio em ambos os lados.

Sistema de drenagem moído e trabalhos civis (fornecidos pelo comprador)

Cobrindo uma área aproximadamente dos medidores 4X5 e um espaço de aproximadamente 5 medidores de altura, a casa de vidro é decorada nesta base. A terra precisa de ser colada com telhas do não-deslizamento, e há pelo menos o subterrâneo concreto grosso de 200MM, que é usado para fixar o quadro do pulverizador com parafusos da expansão.

A vala de drenagem à terra é 200MM largos e 100MM profundo. A borda do dissipador é aproximadamente 200MM longe da parede de vidro. A superfície do dissipador é feita da passagem quadrada de 19X19MM 304 de aço inoxidável para fazer uma caixa pequena e para colocá-la sobre o dissipador, resplendor com a terra. Ao decorar o dissipador, é necessário projetar uma inclinação de aproximadamente 5 graus reservar a água a drenar à tomada da água, e nenhuma água devem acumular no dissipador. As exigências para a decoração da telha de assoalho são as mesmas, e nenhuma água estagnante deve ser gerada.

Sistema do filtro da associação e sistema do filtro de saco

O sistema da filtragem da associação adota o método bipolar da filtragem, a primeira fase é a associação da água de esgoto, e a segunda etapa é a associação de agua potável. A profundidade da associação da água de esgoto é 1500MM, e a profundidade da associação de água clara é 1000MM.

A finalidade deste projeto é depositar poluentes e lama na associação. A área da piscina da água de esgoto é 1X1 mede profundo e 1,5 medidores profundo, e é ficada situada atrás do lado direito do chuveiro de chuva. A associação de agua potável é 1X1 mede profundo e 1 medidor profundamente, e é ficada situada na frente do lado direito da casa de banho com chuveiro da chuva.

A fim reduzir a probabilidade do bloqueio do bocal, um filtro de saco é adicionado. A saída da água do tanque de aço inoxidável é 100 toneladas pela hora, e o progresso da filtragem é 100UM. O dispositivo do filtro do multi-nível é assegurar-se de somente que a pulverização não esteja obstruída, não afeta o tempo do teste, e melhora a eficiência do teste.

Ângulo de pulverizador da água

a) Ângulo de pulverizador da água: paralela à amostra (distância 500MM)

b) O ângulo da coluna de água do bocal: ângulo 35°~40°cone

c) Prateleira do pulverizador de água: Nove ângulos ajustáveis (0-20 graus) planos, parte dianteira dianteira, traseira, esquerda, direita, direita, parte dianteira esquerda, parte traseira direita, sairam para trás.

d) O tamanho do quadro do pulverizador de água: 1.8X1.2 medidores, altura 120MM

e) Área do pulverizador de água: 2.2X 1,7 medidores

Três bocais (chuva ligeira, chuva moderado, chuva pesada)

a) A distância entre o bocal da chuva e o dispositivo pode ser ajustada movendo-se

b) Escala ajustável do ângulo do bocal: 0~30°

c) Três diâmetros do bocal: névoa da chuva ligeira Φ2.5mm, chuva média: Furo reto de ¢1MM, furo reto pesado da chuva ¢2MM. Distância 400X400MM do bocal da chuva ligeira, chuva média e distância do bocal da chuva pesada: 100X100MM

d) Pressão da injeção: ≥80-150kPa

e) Nível de ruído: ≤80dB
