Ohmalloy Co. material, Ltd é o líder na fabricação de ligas do berílio-cobre. Nós participamos ativamente em todos os estudos ambientais feitos em todas as substâncias usadas em nossos produtos. Nossa prioridade é cumprir com todos os regulamentos legais na força para assegurar a existência continuada de nossos produtos a nossos clientes.

as Berílio-Cobre-ligas são baseadas principalmente no cobre com uma adição do berílio. As ligas de cobre de grande resistência do berílio contêm 0.4-2% do berílio com aproximadamente 0,3 a 2,7% de outros elementos de liga tais como o níquel, o cobalto, o ferro ou a ligação. A força mecânica alta é conseguida pela precipitação que endurece-se ou endurecimento de idade.

Propriedades

A melhor combinação de características da liga cobre-baseada

As ligas do cobre-berílio têm uma combinação larga de propriedades mecânicas e elétricas que é original para as ligas de cobre. A força mecânica conseguida após o tratamento térmico classifica mais alto entre todos os materiais da liga de cobre e é combinada com uma condutibilidade elétrica alta que outperforms aquela dos bronzes.

É o melhor material alto-elástico na liga de cobre. Não tem de grande resistência, a elasticidade, a dureza, a força de fadiga, a baixa histerese elástica, a resistência de corrosão, a resistência de desgaste, a resistência fria, a condutibilidade alta, o nenhum magnetismo, o nenhum impacto, a nenhuma faísca, etc. Uma escala de propriedades físicas, químicas e mecânicas excelentes.

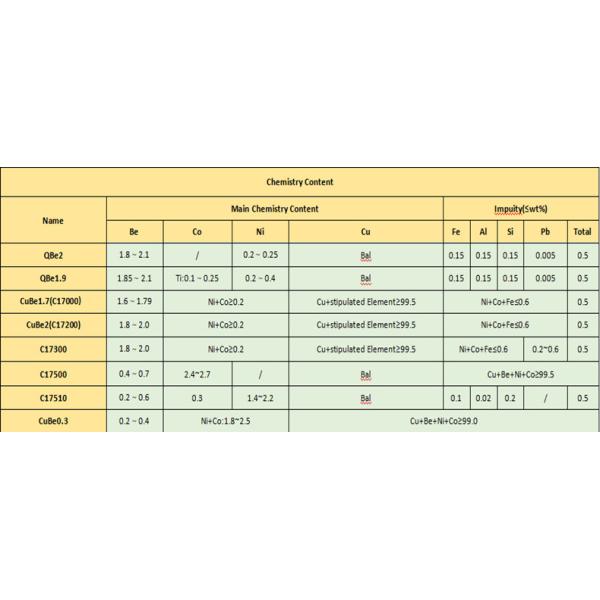

Índice da química

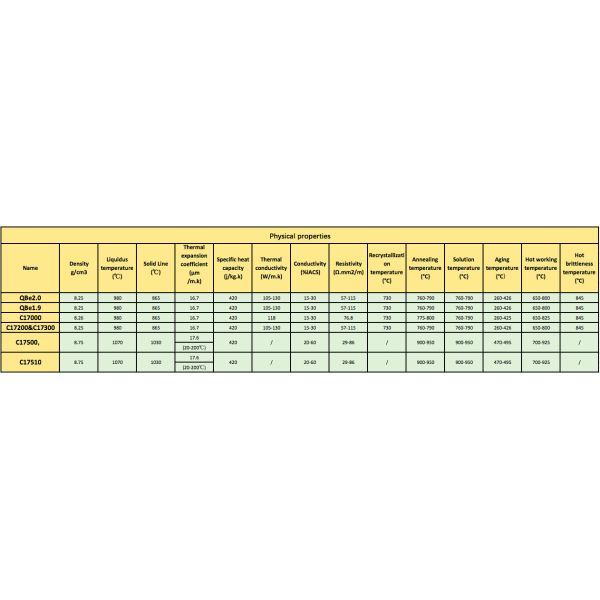

Propriedades físicas

Módulo de grande resistência & elástico

►As ligas de cobre do berílio podem conseguir propriedades mecânicas muito altas após o tratamento térmico, o Mpa até 1500 na resistência à tração e a dureza como altamente como 450 Vickers.

►A força destas ligas permite o projeto dos componentes menores, mais leves que puderem resistir os esforços de dobra altos quando usados como o material das molas.

Formabilidade de dobra

►O cobre do berílio pode ser formado em formas complicadas em uma têmpera recozida ou frio-trabalhada.

►As propriedades mecânicas as mais altas podem ser conseguidas com tratamento térmico apropriado após a formação.

Força de fadiga alta

►O cobre do berílio exibe a resistência excelente para desgastar-se sob a dobra reversa (até MPa 300) que qualifica seu uso nas aplicações onde a outra falha da liga fornecer o mesmo nível de confiança.

Condutibilidade elétrica alta

►Exibição de cobre do berílio escalas altas de uma condutibilidade elétrica de 22 a 70% IACS segundo as ligas e a têmpera. O cobre do berílio é usado frequentemente como o material alto da mola da densidade atual.

Propriedades e resistência da temperatura elevado ao abrandamento de esforço

►O cobre do berílio pode ser usado em uma vasta gama de temperaturas com pouca perda de propriedades mecânicas, particularmente em baixas temperaturas criogênicas, mas igualmente nas temperaturas elevados que estão acima daquelas normalmente aceitáveis para as ligas de cobre padrão.

Resistência de corrosão

►O cobre do berílio tem a resistência de corrosão excelente, quase igual à prata de níquel.

Resistência do desgaste e de abrasão

►O cobre do berílio tem a resistência excelente do desgaste e de abrasão.

Não-magnético e Nenhum-brilho

►O cobre do berílio é nenhum-magnético e nenhum-acender.

O cobre do berílio permite que um coordenador empregue uma aproximação original do projeto quando outros materiais não executarão.

Tratamento térmico

O tratamento térmico é o processo o mais importante para este sistema da liga. Quando todas as ligas de cobre forem hardenable pela trabalho a frio, o cobre do berílio é original em ser hardenable por um tratamento térmico simples da baixa temperatura. Envolve duas etapas básicas. O primeiro é chamado recozimento da solução e o segundo, a precipitação ou o endurecimento de idade.

Recozimento da solução

Para a liga típica CuBe1.9 (1,8 - 2%) a liga é aquecida entre 720°C e 860°C. o berílio contido “é dissolvido neste momento essencialmente” na matriz de cobre (fase alfa). Rapidamente extinguindo à temperatura ambiente esta estrutura da solução contínua é retida. O material nesta fase é muito macio e dútile e pode ser prontamente frio trabalhado tirando, formando o rolamento, ou o título frio. A operação do recozimento da solução é parte do processo no moinho e não é usada tipicamente pelo cliente. A temperatura, tempo na temperatura, extingue a taxa, tamanho de grão, e a dureza é todos os parâmetros muito críticos e é controlada firmemente por ohmalloy.

Endurecimento de idade

O endurecimento de idade significativamente aumenta a força de material. Esta reação é realizada geralmente em temperaturas entre 260°C e 540°C segundo a liga e características desejadas. Este ciclo faz com que o berílio dissolvido precipite como uma fase rica do berílio (gama) na matriz e nos limites de grão. É a formação deste precipita que causa o grande aumento na força material. O nível de propriedades mecânicas alcançadas é determinado na temperatura e o tempo na temperatura. Deve-se reconhecer que o cobre do berílio não tem nenhuma característica de envelhecimento da temperatura ambiente.

Aplicação

Nossas ligas combinam uma escala das propriedades seriram particularmente para cumprir as exigências exigentes de muitas aplicações o automotivo, eletrônico, aeronáutico, em Oil&Gas, em relógio, nas indústrias eletroquímicas, no cobre do berílio etc. são amplamente utilizadas naqueles campos como as molas do contato em várias aplicações como conectores, interruptores, relés, etc.
