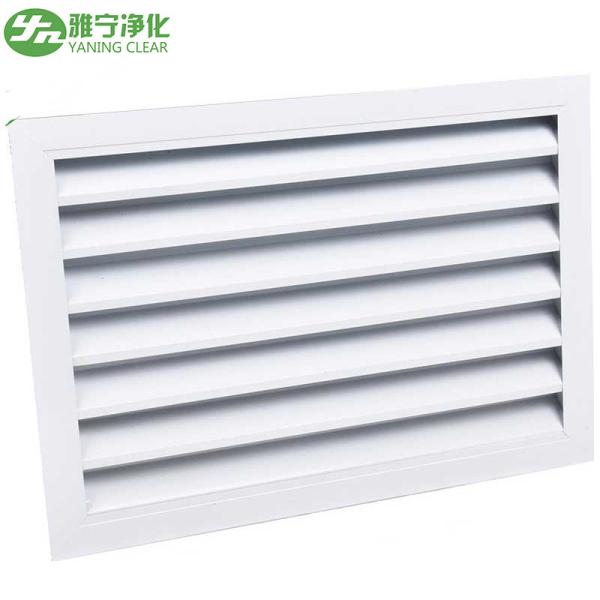

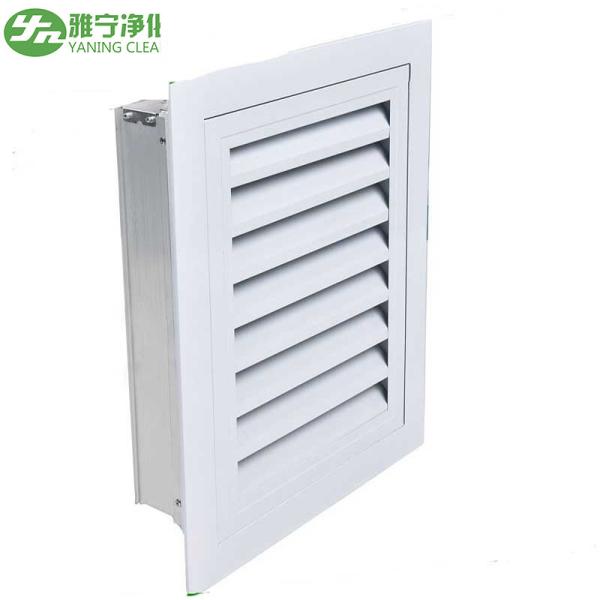

Difusores de conduta de ar HVAC de cobertura de ventilação da grade de ar de retorno em alumínio

1Descrição da tampa de ventilação da grade de ar de retorno

Construção:

· Quadro: Profil de liga de alumínio extrudido de alta qualidade ((A6063) com flange de 30 mm como padrão.

· As lâminas: lâminas aerodinâmicas a 45° do perfil de alumínio

· Espaçamento das lâminas: 35 mm como padrão

· Tubo de suporte: tubo de alumínio de diâmetro de 8 mm

Descrição:

· A persiana de ar fresco é constituída por um conjunto de armações e lâminas horizontais, fabricadas a partir de uma construção de alumínio extrudido de alta qualidade, com vantagens de resistência à corrosão e rigidez.

· As lâminas são fixadas a um ângulo de 45°, com um intervalo de 30 mm, e fixadas ao quadro interno por remates e tubos de suporte.

· A estrutura total é à prova de intempéries e as lâminas são inclinadas para baixo para proteger contra a chuva.

A estrutura fornece cerca de 45% de área de pressão efetiva.

Revestimento da superfície:

· Revestimento em pó de cor de acordo com a cor RAL---- cor padrão: RAL9016, 9010

· acabamento de alumínio anodizado natural

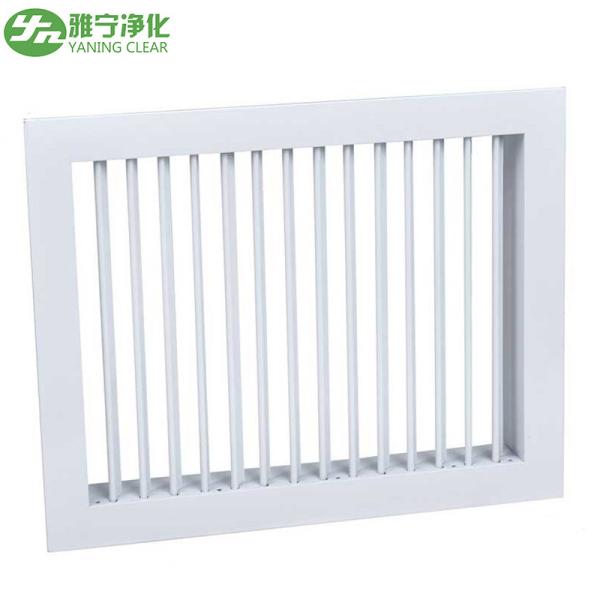

2Características da grade de dupla deflexão:

1), lâmina dupla ajustável, pode obter distância de abastecimento de ar diferente e ângulo de difusão diferente

2), pode ser utilizado como saída de ar

3), produção opcional de alumínio ou ferro

4), pode ser utilizado com a válvula de regulação

3.Aderência da tampa de ventilação da grade de ar de retorno

1) amplamente utilizado no sistema de ar condicionado como saída de ar, de acordo com os requisitos, a saída de ar pode ser preparado atrás da válvula de controle de fluxo de ar de alumínio (Hue porta palavra),saída de ar com duas camadas de páginas verticais para ajustar o ângulo horizontal e vertical da página, ajustar a superfície do difusor de ar, para alterar o intervalo, a largura do quadro de saída de ar tem dois tipos de quadro largo e quadro estreito, pode ser usado para requisitos especiais do sistema de ventilação.

2) Normalmente instalado no tubo ou parede lateral como saída de ar lateral.As lâminas curtas são usadas para ajustar o ângulo de propagação do ar de abastecimento de ar, e também pode ser usado para alterar a direção do fluxo de ar; As lâminas podem fazer o fluxo de ar de abastecimento ligado ao teto ou inclinar para baixo em um certo ângulo (quando o ar é aquecido).As lâminas externas de uma saída de ar de obturador duplo ou as lâminas de uma única saída de ar de persiana podem ser paralelas ao lado longo ou paralelas ao lado curto., pode escolher de acordo com a solicitação do cliente.

4Parâmetro de tecnologia do modelo padrão
