Amortecedor de grelha de alumínio para fornecimento de ar, amortecedor ajustável com lâminas opostas

1. Descrição do amortecedor de grelha de alumínio para fornecimento de ar

1). O sensor de fumaça envia sinais de alarme firmes e o controlador liga, a válvula abre

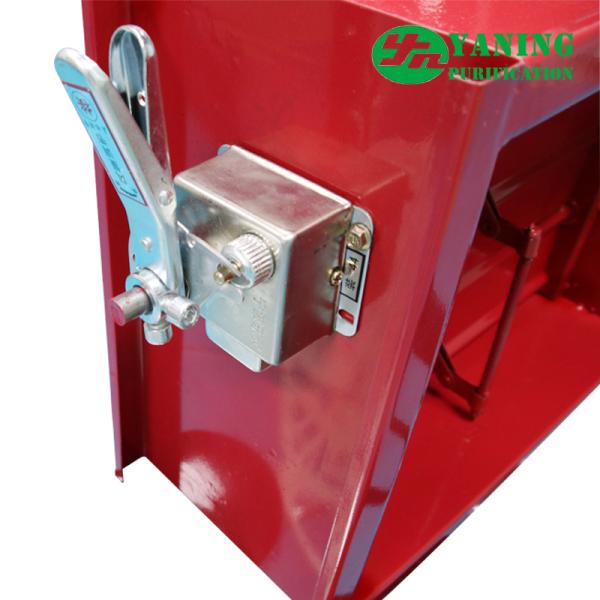

2). Abra a válvula manualmente.

3). Reinicialização manual.

4). A válvula abre automaticamente quando a temperatura atinge 280°C

5). A saída da válvulasinaiselétricos

interligados com o sistema de controle de incêndio.6). PYFH - YSDWé

controle remoto (não mais que 6 m)

2. Características do amortecedor de grelha de alumínio para fornecimento de ar:
1). O volume de vazamento de ar com pressão diferente de 300 pa: 700 m3 / m2 .h
2). A tensão de controle: DC 24 v
3). A ação atual: 0,3 A
4). A capacidade dos contatos do microinterruptor: AC380V 3 a5). O coeficiente de arrasto quando totalmente aberto:
< 0,5 estrutura

6). Os principais componentes: o corpo da válvula, a lâmina da válvula, o eixo e a bucha, verifique a

Tamanho padrão: 300*300 também pode ser feito de acordo com sua solicitação3.Estrutura do amortecedor de grelha de alumínio para fornecimento de ar

:(l) O aamortecedor de grelha de alumínio para fornecimento de ar

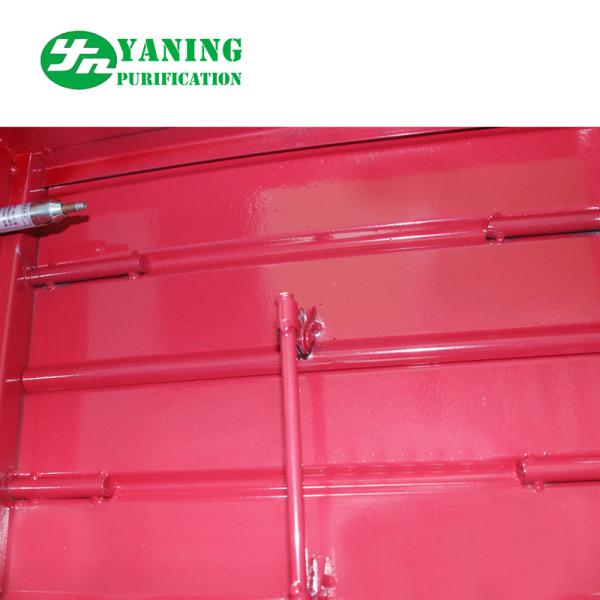

é unificado em quatro tamanhos para a largura da lâmina, a forma da lâmina é uma lâmina dupla em forma de diamante e sobreposições macias são usadas entre as lâminas, portanto, a hermeticidade é boa.

(2) A estrutura do corpo da válvula de controle de fluxo de ar é laminada a frio com chapa galvanizada de 2 mm e, em seguida, soldada com gás dióxido de carbono ou soldada por chapa Q235 comum; a lâmina é laminada a frio com chapa galvanizada de 1 mm em forma ondulada, duas peças de soldagem por pontos sintéticas inserem um eixo quadrado ou chapa de aço G235 de 2 mm formando a frio, inserção de perfuração de peça única no eixo quadrado ou soldagem de eixo redondo.

(3) A válvula reguladora é dividida em manual e elétrica, e é dividida em quatro tipos de acordo com os materiais utilizados: chapa de ferro, chapa galvanizada, chapa de liga de alumínio e chapa de aço inoxidável. A estrutura e o tamanho do corpo da válvula são os mesmos.4.Aplicação do amortecedor de grelha de alumínio para fornecimento de ar

:Amplamente utilizado em edifícios industriais e de mineração, civis, sistemas de HVAC, e o ajuste preciso do fluxo de ar é um dos equipamentos-chave para controlar os modos de ventilação em vários ambientes. Suas principais características são operação flexível, baixo ruído, pequeno vazamento (vazamento fechado

<0,5%), ampla faixa de temperatura de trabalho, estrutura confiável e segurança e conveniência.
