Especificações
Número do modelo :
GYFTA53
Local de origem :
Guangdong, China
Quantidade mínima de encomenda :
1 km
Condições de pagamento :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento :
60000KM/mês
Tempo de entrega :
3-5 dias úteis, depende da sua encomenda
Detalhes da embalagem :
Bateria de madeira
Contagem de fibras :
4-288
Material do casaco :
PE/MDPE/HDPE/LSZH
Cor do casaco :
Negro
Tempo do elevador :
Mais de 25 anos
Tipo de fibra :
G652D
Aplicação :
Subterrâneo Directo/ducto
fábrica :
- Sim, sim.
Tipo da fibra :
JOFC
amor :
Faixa de aço/faixa de alumínio
Descrição

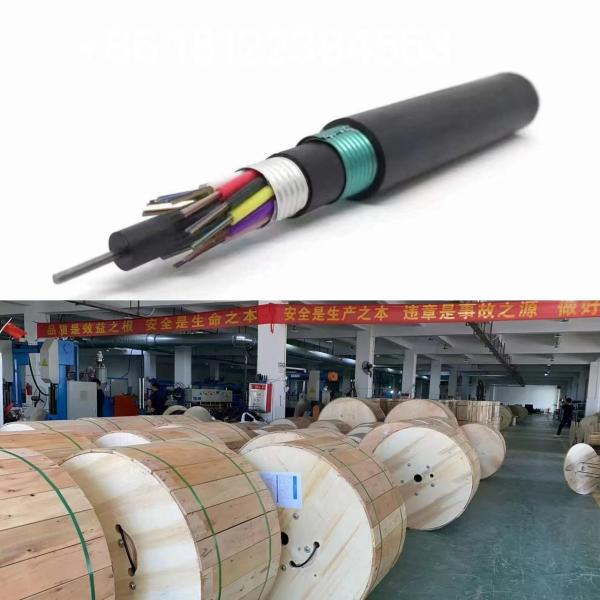

GYFTA53 Cabos de fibra óptica subterrâneos de blindagem não metálica



Construção de cabos

O cabo GYFTA53 é construído inserindo uma fibra de 250 μm em um tubo solto feito de um material de alto módulo cheio de um composto repelente de água.O centro do núcleo é um núcleo de reforço não metálico (FRP)É necessário extrudir um núcleo de reforço não metálico com uma camada de polietileno

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53

                                Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53

GYFTA53/GYTA53

A fita de alumínio revestida de plástico (APL) é enrolada longitudinalmente e depois extrudida com uma bainha interna de polietileno

A fita de aço revestida de dois lados (PSP) é enrolada longitudinalmente e extrudida em uma bainha externa de polietileno para formar um cabo

Normas

O cabo de fibra óptica GYFTA53 cumpre as normas YD/T 901 e IEC 60794-1.

São tomadas as seguintes medidas para assegurar o desempenho à prova d'água do cabo:
- Núcleo de reforço central único não metálico
- O tubo solto é preenchido com um composto impermeável especial
- Enchimento de núcleo completo - Barreira de umidade de fita de alumínio revestida de plástico (APL)
- A tira de aço revestida de dois lados (PSP) melhora a resistência à umidade do cabo - Um bom material de bloqueio de água evita fugas longitudinais do cabo
Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53
Campo aplicável: Directo enterrado/ducto subterrâneo

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53


Parâmetros ópticos

    50/125 μm 62.5/125 μm G.652 G.655
Atenuação ((+20°C) @850nm ≤ 3,0 dB/km ≤30,3 dB/km
  @1300nm ≤10,0 dB/km ≤10,0 dB/km
  @1310nm     ≤00,36 dB/km ≤00,4 dB/km
  @1550nm     ≤00,22 dB/km ≤00,23 dB/km
Largura de banda (Classe A) @850nm ≥ 500 MHz.km ≥ 200MHz.km
  @1300nm ≥ 1000MHz.km ≥ 600MHz.km
Abertura numérica   0.200 ± 0.015NA 0.275±0,015NA
Comprimento de onda λcc do corte do cabo       ≤ 1260 nm ≤ 1450 nm






Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53



Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53



Desempenho do cabo



Ponto Parâmetros
Contagem de fibras 24
Fibras revestidas coloridas Dimensão 250 μm±15 μm
  Cores Azul, laranja, verde, marrom, cinza, branco,
Tubos soltos Dimensão 10,8 mm±0,1 mm
  Materiais PBT
  Cores Azul, laranja, verde, marrom.
Enchimento Materiais PE
  Cores Negro
Membro da Força Central Dimensão 10,6 mm±0,2 mm
  Materiais Fios de aço fosfatado
Armaduras Materiais Banda de aço revestida de plástico e fita de alumínio
Vestuário exterior Materiais PE
  Cores Negro





Características mecânicas e ambientais



Ponto Unidade Especificações
Tensão ((Longo prazo) N 600
Tensão (a curto prazo) N 1500
Esmagar (a longo prazo) N/10cm 1000
Crush (Curto Prazo) N/10cm 3000
Min. raio de curvatura ((dinâmico) mm 20D
Min.Radius de inclinação (estático) mm 10D
Temperatura de instalação °C -40+60
Temperatura de funcionamento °C -40+70
Temperatura de armazenamento °C -40+70
Repetidas curvas Carga:250N;número de ciclos: 30 Sem atenuação de adição óbvia, sem ruptura da fibra e sem danos ao cabo.
Torção Carga:250N; número de ciclos:10ângulo de torção: ± 90° Sem atenuação de adição óbvia, sem ruptura da fibra e sem danos ao cabo.



Ensaios OTDR

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53
