10G Rate Single Mode/multi completos - osciloscópio ótico do modo
10G Rate Single Mode/multi completos - osciloscópio ótico do modo
Especificações
Lugar de origem :
China
MOQ :
1pcs
Termos do pagamento :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade da fonte :
mês de 5 pcs+per
Prazo de entrega :
20 DIAS DO TRABALHO
Detalhes de empacotamento :
Caixa
Descrição

Osciloscópio Óptico Monomodo/Multimodo de Taxa Total 10G

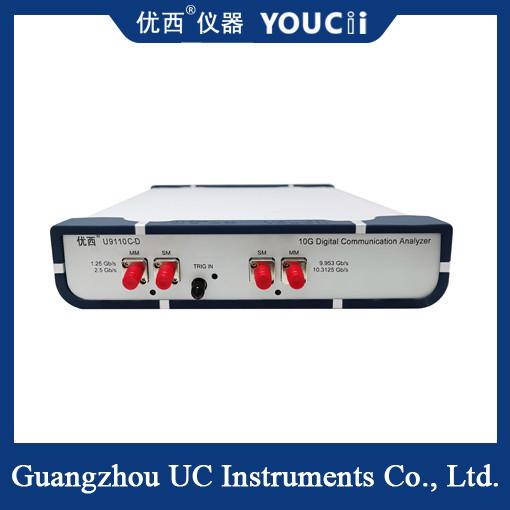

O U9110C-D é um osciloscópio óptico de taxa total de 10G, compatível com monomodo/multimodo, sendo a mais recente solução de análise de comunicação digital lançada pela Uwest Instrument.Ele fornece uma ferramenta de medição ideal para a fabricação de dispositivos de comunicação óptica.

Os resultados da medição DCA do U9110C-D não são apenas dados brutos, mas também histogramas com tempo e amplitude, testes de máscara, testes estatísticos, etc.Ele fornece um conjunto de configurações de teste de indicadores de comunicação, incluindo período de intervalo, tempo de subida, tempo de descida, porcentagem de cruzamento, razão de extinção, jitter e medição de amplitude.Ele também inclui SDH/SONET, testes de máscara para Gigabit Ethernet e outros testes de conformidade padrão únicos.


A seguir está a descrição principal e os recursos do oftalmógrafo óptico de taxa total de 10G:

1. Medição de alta taxa: O instrumento pode suportar a medição de sinal óptico de taxa total de 10 Gbps, incluindo os protocolos de comunicação comuns 10 Gigabit Ethernet (10GbE) e outros de alta taxa.

2. Exibição do diagrama de olho: O diagrama de olho óptico usa tecnologia de amostragem e processamento de dados de alta velocidade para capturar e exibir com precisão o diagrama de olho de sinais ópticos.O diagrama de olho exibe a qualidade da transmissão do sinal óptico com uma forma de olho aberto. Os usuários podem avaliar a estabilidade e o desempenho da transmissão do sinal observando o grau de abertura e o jitter do diagrama de olho.


especificação

Modelo U9110C-D
taxa padrão 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps
Precisão da medição Margem da máscara (Margem) ±3 %
Características de exibição Resolução da imagem 1024×768 pixels
Sistema de medição digital Suporta 1 medição de canal óptico, atualização de medição opcional 3 vezes por segundo
Modo de aquisição de sinal Amostragem (Normal), Envelope, Média
RMSruído 0.25mV
Número de canais de amostragem 4: monomodo/multimodo de baixa velocidade 10G, monomodo/multimodo de alta velocidade 10G
Tempo de conversão do sistema vertical Dependendo do número de canais de amostragem
Resolução vertical 14 bits
Ruído RMS (máx.) 0.5mV
Sistema horizontal Base de tempo de observação de zoom in e zoom out da forma de onda 0.5ps/div a 1ms/div
Precisão do intervalo de tempo (modo jitter) 0.25ps
Sistema de gatilho Fonte de clock externa 100mV,155~2500MHz
Faixa de nível de gatilho ±1.0V
faixa de entrada do gatilho ±1.5V
Corte do gatilho ±1.5V:5ms ~100ms adaptável
Comunicação, interface de gerenciamento de rede RJ45；suporte Ethernet 10/100Mbps
Potência (adaptador de energia externo) 50Hz,5V,3A,6W
Temperatura ambiente, umidade relativa Operação Temperatura -20 a ~50℃, Umidade 20% a ~80%
Armazenamento Temperatura-40℃ a +85℃, Umidade5% a 90%
Tamanho Peso 235L×55A×255C (mm),＜2Kg
