divisão adaptável dos CDR 4Frequency de 155M~11.3Gbps Rate Clock Recovery

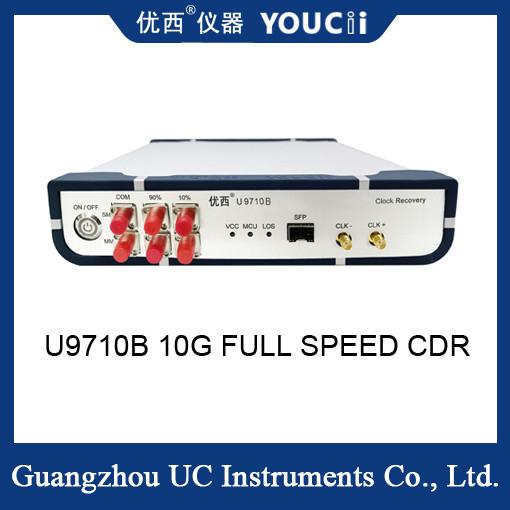

Módulo ótico/elétrico Do U9710B de pulso de disparo da recuperação suporta uma escala de 155MBd a 11.3GBps, uma divisão de varredura completa de 4 frequências 10G, e fornece funções de recuperação padrão do pulso de disparo para o único modo e sinais óticos e elétricos do multi-modo.

Quando o osciloscópio da amostra testa o teste padrão e a forma de onda óticos de olho, precisa de ser provocado pela mesma fonte que o sinal medido.

O módulo dos CDR (recuperação de pulso de disparo) é usado principalmente no ambiente de teste que exige a preparação de amostras do osciloscópio para testar o mapa ótico do olho, mas não fornece o pulso de disparo do disparador. A aplicação típica é o teste do equipamento de rede ótico, ou para produtos do PRUMO na aplicação de PON, porque o equipamento ótico medido próprio não tem uma saída de pulso de disparo da divisão da frequência. O sinal de pulso de disparo precisa de ser recuperado para provocar o osciloscópio de preparação de amostras ao testar o teste padrão de olho ótico.

O instrumento da recuperação de pulso de disparo de U9710B é um instrumento adaptável, alto da largura de banda, do alto-espectro, o de capacidade elevada e o de alta qualidade dos dados de pulso de disparo da recuperação. Pode extrair e recuperar o pulso de disparo sincronizado e os dados dos sinais de dados. Entrada de sinal ótico do apoio, entrada de sinal elétrico e entrada de sinal ótico ao mesmo tempo três modos.

Campo da aplicação:

Desenvolvimento e produção óticos do módulo do transceptor

Dispositivo ótico/desenvolvimento e produção do subsistema;

Inspeção e produção materiais entrantes da qualidade do fornecedor do equipamento de sistema;

A instalação e pesquisa de defeitos do equipamento de sistema;

Parâmetros principais dos CDR:

1. Escala da recuperação de pulso de disparo: 155Mb/s a 11Gb/s;
2. escala de comprimento de onda: 800-1600 nanômetro;
3. escala ótica da entrada: +3 ~ -15dBm;
4. escala do pulso de disparo elétrico da recuperação da saída (divisão de 4 frequências): 38.75MHz a 2.78GHz;
5. amplitude do pulso de disparo da saída: Pares 800mVpp da C.A. em típico;
6. relação espectral (pode ser selecionado de acordo com o usuário): 10% (CDR) -90% (saída)
7. recuperação de pulso de disparo do apoio do único modo e de sinais óticos do multi-modo;
8. tipo de relação ótico: Entalhe de SFP/SFP+ (LC/PC);
9. tipo de relação elétrico: SMA (fêmea de 3.5mm);

Taxa do apoio:

Alguma taxa de 155Mbit a 11.3Gbit

1/4 de saída de pulso de disparo
