Placa de avaliação de QSFP28 EVB SFP com quatro entradas e saídas 10G a 32Gbps

Este produto é projetado avaliar o desempenho de QSFP+ e QSFP28 empacotou os módulos ativos com quatro canais de entrada/saída em cada um que transmite e terminal de recepção. a escala das taxas do Único-terminal NRZ das taxas de transmissão 10G~32Gbps e PAM4 varia de 25GBoud~28GBoud. Os módulos apoiados incluem os produtos 40G e 100G de NRZ. E PAM4 50G, 100G, produtos 200G, usando o equipamento do medidor do erro, o atenuador e o equipamento do osciloscópio, para avaliar os indicadores de desempenho da transmissão do módulo ativo (tais como a imagem do olho relacionou indicadores), indicadores de desempenho da recepção (tais como indicadores da sensibilidade), para ler e escrever a informação do módulo EEPROM, etc.

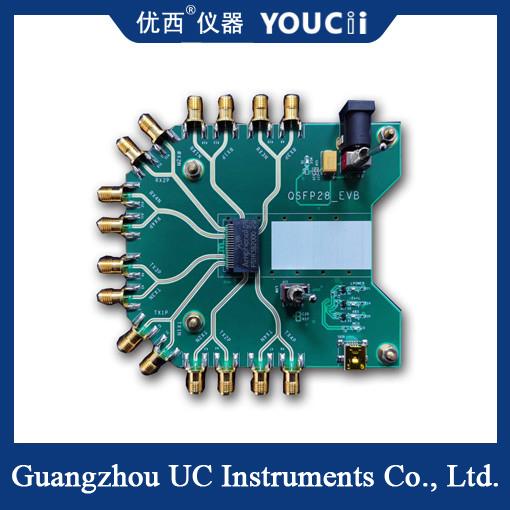

O objeto real é mostrado na imagem abaixo:

Produto:

Relação do pacote 1.QSFP+QSFP28, apropriada para QSFP+, QSFP28, módulo ótico de PAM4 50G100G200G.

escala da taxa de 2.Support NRZ: 10.3125G~32Gbps.

Escalas da taxa de transmissão 3.PAM4 de 25GBd a 28GBd

4.Four-way TX, tipo de relação elétrico de quatro vias de RX: fêmea de 40GHz 2.92mm, entrada/saída do nível de CML;

5, monitoração de tempo real do apoio e proteção atuais da sobrecarga.

6, apoiam o teste do desvio da tensão de fonte de alimentação, a escala da tensão são 2.8~4.V ajustáveis, encontram o desvio do módulo do 3.0V mínimo e do teste máximo da tensão 3.6V, assim como a monitoração de tensão do tempo real, a saída do defeito 3.3V, de acordo com o ajuste atual do tempo real do módulo da tensão da saída, para assegurar-se de que a tensão de fonte de alimentação sob cargas diferentes seja estável dentro da escala de 10mV.

7, aplicação industrial do ambiente da temperatura do apoio.

8. A taxa de MCU I2C é sobre 100KHz, e os dados são transferidos a I2C com MCU para ler e redigir a informação de EEPROM do módulo.

9, modo de uma comunicação: USBHID, nenhum motorista, diretamente leu e escreveu dados de I2C ao módulo e MCU através de DLL API.

Indicadores técnicos
