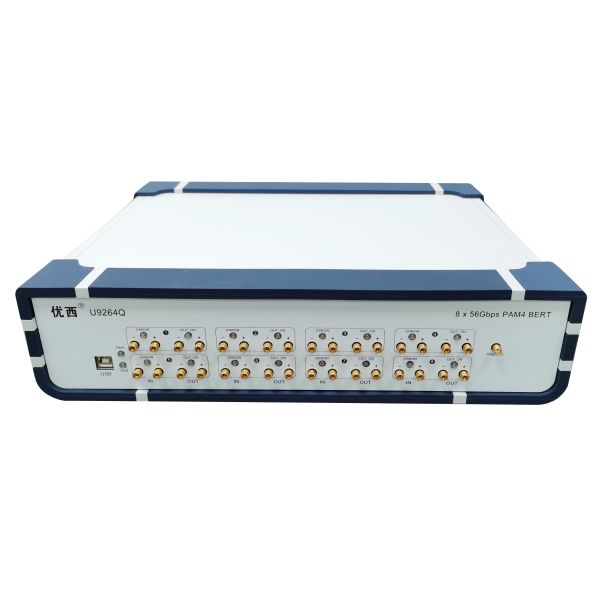

Equipamento de ensaio de módulos de transmissores ópticos de alta velocidade 400G PM4 BERT

Características do produto


Mudança de tipo de código:
Os detectores de erros comuns só podem produzir um único padrão de código.enquanto o detector de erro PAM4 400G pode alternar padrões de código NRZ (código de não retorno a zero) e PAM4 (modulação de amplitude de pulso de quatro níveis) sem qualquer acessório periférico.
O sinal PAM4 é modulação de amplitude de pulso de 4 níveis, pode exibir mais informações lógicas de bits do que os sinais digitais tradicionais, adequados para sistemas de comunicação óptica de alta velocidade.


Capacidade de ensaio em alta velocidade:
Suporte à taxa de PAM4 de 24,33GBaud a 30GBaud, atende aos requisitos de teste do módulo de transceptor óptico de alta velocidade 400G.
Também suporta funções avançadas, como a codificação Gray e a FEC (correção de erro para a frente), para garantir a abrangência e precisão do teste.


Versatilidade:
Tanto o gatilho interno como o externo, o ajuste da amplitude de saída, o ajuste proporcional do nível do sinal de transmissão PAM4 e outras funções,para o módulo de transceptor óptico de alta velocidade, o teste de produção automático fornece uma garantia eficaz.
A taxa de erro de bits pode ser lida pela contagem interna de erros de bits, ou os dados recebidos podem ser enviados de volta ao módulo de detecção de erros do analisador de erros para determinação da taxa de erro de bits.


Ensaios normalizados:
Cumprir os requisitos de ensaio do IEEE 802.3bs 400G e do OIF-CEI-56G/28G e de outras normas internacionais para garantir a compatibilidade e a fiabilidade dos resultados dos ensaios.

Parâmetro técnico

Scenário de aplicação
Testes de componentes optoeletrônicos: adequados para módulos de transceptores ópticos de alta velocidade de 200G e 400G e testes de componentes optoeletrônicos.

Investigação científica e laboratorial:Utilizado em laboratórios de comunicação óptica e instituições de investigação científica para estudar e verificar o desempenho e a fiabilidade da tecnologia de comunicação óptica de alta velocidade.

Fabricantes de módulos ópticos: os fabricantes nacionais de módulos ópticos dependem de operações manuais durante a colocação em serviço dos módulos ópticos.

No entanto, o comissionamento manual é ineficiente e dispendioso.e relatar exportações.

O medidor de erro 400G PAM4 atende a este requisito com comunicação de instruções de comando padrão de instrumento programável (SCPI).
