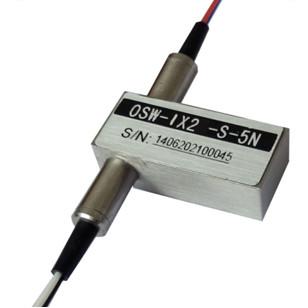

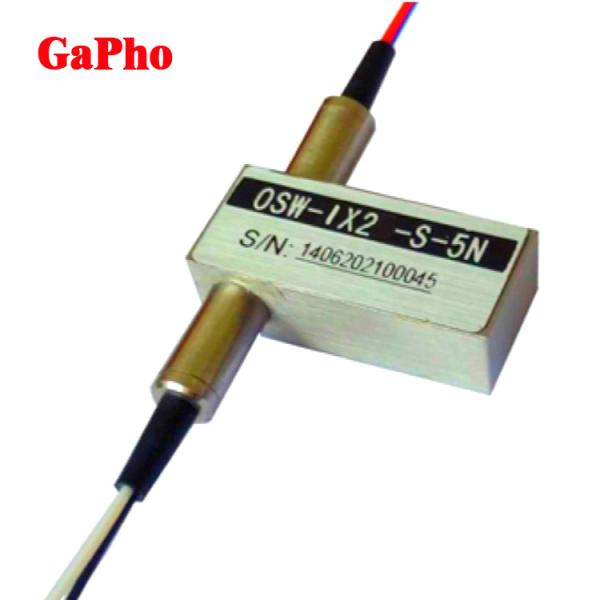

Modo do interruptor de fibra ótica mecânico do elevado desempenho 1×2 multi com baixa perda de inserção
Modo do interruptor de fibra ótica mecânico do elevado desempenho 1×2 multi com baixa perda de inserção
Modo do interruptor de fibra ótica mecânico do elevado desempenho 1×2 multi com baixa perda de inserção
Modo do interruptor de fibra ótica mecânico do elevado desempenho 1×2 multi com baixa perda de inserção
Modo do interruptor de fibra ótica mecânico do elevado desempenho 1×2 multi com baixa perda de inserção
Modo do interruptor de fibra ótica mecânico do elevado desempenho 1×2 multi com baixa perda de inserção
Especificações
Number modelo :
Interruptor ótico do Multi-modo 1×2
MOQ :
50
Termos do pagamento :
T/T
Capacidade da fonte :
100000
Prazo de entrega :
5-10 dia
Detalhes de empacotamento :
Empacotamento Ziplock do saco 2/PCS
Escala de comprimento de onda :
650~1310
Comprimento de onda do teste :
650/780/850/980/1064/1310
Perda de inserção 1, 2 :
Tipo: 0,6 Máximo: 1,0
Retorne a perda 1, 2 :
≥ 30 da manutenção programada
Interferência 1 :
≥ 35 da manutenção programada
Temperatura de funcionamento :
-20 ~ +70
Temperatura de armazenamento :
-40 ~ +85
Humidade relativa :
5 ~ 95
Nome :
interruptor 2x1 ótico com redundância
Fonte de alimentação :
C.C. 24v (C.C. 12v-36v)
Descrição

Interruptor ótico do Multi-modo 1×2



Características

  • Baixa perda de inserção
  • Escala de comprimento de onda larga
  • Baixa interferência
  • Estabilidade alta, confiança alta
  • Cola Epoxy-livre no trajeto ótico
  • Travamento e Não-travamento

Aplicações

  • R&D no laboratório
  • Monitoração de sistema
  • OADM
  • HOMEM (Metropolitan Area Network)

Especificações

Parâmetros Unidade TZ-FSW-1×2
Escala de comprimento de onda nanômetro 650~1310
Comprimento de onda do teste nanômetro 650/780/850/980/1064/1310
Perda de inserção 1, 2 DB Tipo: 0,6 Máximo: 1,0
Retorne a perda 1, 2 DB ≥ 30 da manutenção programada
Interferência 1 DB ≥ 35 da manutenção programada
PDL DB ≤0.05
WDL DB ≤0.25
Repetibilidade DB ≤±0.02
Tensão de funcionamento V 3,0 ou 5,0
Durabilidade Ciclos ≥ 10 milhões
Tempo de comutação Senhora ≤8
Poder ótico mW ≤500
Temperatura de funcionamento ℃ -20 ~ +70
Temperatura de armazenamento ℃ -40 ~ +85
Humidade relativa % 5 ~ 95
Peso g 14
Dimensão milímetro (L) 27.0× (W) 12.6× (H) 8,5 ±0.2

Nota: 1 dentro da temperatura e da CONCESSÃO de funcionamento.

2conectoresdeexclusão.







Pin Configurations

Tipo Estado Rota ótica Movimentação elétrica Sensor do estado
1×2     Pin 1 Pin 5 Pin 6 Pin 10 Pin 2-3 Pin 3-4 Pin 7-8 Pin 8-9
Travamento P1-P2 V+ Terra --- --- Abra Fim Fim Abra
B P1-P3 --- --- Terra V+ Fim Abra Abra Fim

Non-

travamento

 P1-P2 --- --- --- --- Abra Fim Fim Abra
B P1-P3 --- Terra V+ --- Fim Abra Abra Fim





Especificação elétrica



  Especificações Tensão Atual Resistência
5V travamento 4.5~5.5 V 36~44 miliampères Ω 125
5V Não-travamento 4.5~5.5 V 26~32 miliampères Ω 175
3V travamento 2.7~3.3 V 54~66 miliampères Ω 50
3V Não-travamento 2.7~3.3 V 39~47 miliampères Ω 70




Informação pedindo



Tipo da fibra Tensão Tipo do interruptor Comprimento de onda do teste TubeType Comprimento da fibra Conector

M5: Milímetro,

50/125

 3:3V L: Travamento 65:650nm 78:780nm 25:250um 05:0.5m±5cm FP: FC/PC, FÁ: FC/APC
85:850nm 98:980nm 90:90 um 10:1.0m±5cm SP: SC/PC, SA: SC/APC
M6: Milímetro, 62.5/125 5:5V N: Não-travamento 1064:1064nm 20:2.0mm 15:1.5m±5cm LP: LC/PC, LA: LC/APC
X: Outro 13:1310nm 30:3.0mm X: Outro OO: Nenhuns, X: Outro
