Chassi do padrão do porto de rede 1U da gestão dos portos GPON EPON 1 de EPON OLT 4 EPON
Chassi do padrão do porto de rede 1U da gestão dos portos GPON EPON 1 de EPON OLT 4 EPON
Especificações
Número de modelo :
OFS-ETS104
Lugar de origem :
China
MOQ :
1 pcs
Termos do pagamento :
T/T, L/C, WESTERN UNION, PAYPAL
Capacidade da fonte :
unidade 3000 pelo mês
Tempo de entrega :
5-7 dias de trabalho
Tamanho :
19 polegadas, chassi 1U padrão
Escala de poder entrado :
C.A. 100V~240V
Consumo de potência :
36W
Interruptor do apoio ou não :
Interruptor do apoio com interruptor
Porto do negócio de GE dos ethernet :
8
Protocolo :
10/100/1000BASE-T (RJ45) 1000BASE-X (SFP)
Largura de banda da placa traseira :
48Gbps
Descrição

Chassi padrão do porto de rede 1U da gestão dos portos GPON EPON 1 de EPON OLT 4 EPON



Vista geral

OPTFOCUS 104 (EPON OLT) tem a relação muito alta do custo-desempenho, ele cumpre de exigências técnicas do dispositivo de China Telecom EPON das exigências e do apoio do protocolo padrão de IEEE 802.3ah o padrão o V2.0, o V2.1 e o V3.0. Permite que os tipos diferentes de ONU conectem. A rede ótica de FTTB ou de FTTH pode ser construída pela colocação de ONU e de ODN. O porto do uplink da proteção de anel de apoio do dispositivo (<20ms). Este dispositivo podia ser usado no Internet do bloco da residência, na comunicação e na área de monitoração.

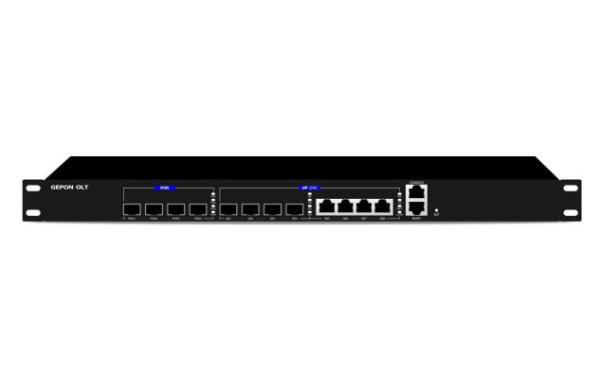

O chassi do padrão das polegadas used19 1U de OPTFOCUS 104, a tomada dianteira-para trás, a entrada de poder de apoio da C.A. 100~240V, o negócio dianteiro integrative e o porto da gestão, cargo colocaram o poder. Fornece 4 portos de EPON, porto do uplink de 8 GE (inclua 4 portos óticos e o porto 4 10/100/1000Bast-T elétrico), 1 porto de console e 1 porto de rede fora da banda da gestão como a figura mostrada abaixo:

Características do produto

  • 19 polegadas de largura padrão, altura 1U
  • Os portos x 4 de EPON, portos x 8 do uplink do negócio do GB (4 óticos, 4 elétricos), consolam o porto x 1, porto de rede fora da banda da gestão
  • Permite a 256 a conexão da responsabilidade simultaneamente
  • Proteção de anel do apoio <20ms
  • Cumpre V2.0, o V2.1 e o V3.0 das exigências IEEE os 802,3 ah do protocolo padrão o padrão
  • Linha do up-down do apoio ONU que alarmam-se, rede de anel que alarma-se e alarme da mudança do estado portuário
  • Apoio ONU de intercâmbio de dados no mesmo porto de PON
  • Isolamento físico do inter-PON-porto do apoio, transmissão linear do poro e separação porto-isolada do grupo
  • Apoio IEEE 802.1q VLAN, configuração de QinQ
  • Gestão do multicast do apoio (IGMP-Snooping/proxy)
  • Agregação do porto do uplink do apoio
  • Espelhar do porto do apoio
  • Apoio RSTP (RSTP)
  • Controle de acesso do apoio
  • Controle da tempestade do tráfego do apoio
  • Certificação do apoio ONU
  • Apoio de série-pport e gestão do CLI do telnet e gestão comum dos nanômetros
  • Atualização do sistema remoto do apoio, de grupo de ONU atualização, gestão do log de sistema e mudança personalizada

Descrição do painel do dispositivo



Chassi do padrão do porto de rede 1U da gestão dos portos GPON EPON 1 de EPON OLT 4 EPON



Número de componentes Nome Descrição detalhada
1 RST Botão de restauração, botão de restauração da fábrica.
2 Console O porto da gestão de dispositivo, cumpre a exigência RS232 padrão, usando-se para a gestão local do CLI
3 MGMT Porto de rede fora da banda da gestão, apoiando 10M/100M/1000M adaptável, usando-se para a gestão de rede remota.
4 PWR O sinal do poder, dispositivo ascendente de mitigação dos meios está trabalhando corretamente.



5



Sistema

Sinal da operação de sistema

Piscamento no ritmo rápido: O sistema está carregando

Piscamento no ritmo lento: O sistema está operando-se corretamente



6



Luz de sinal de MGMT

Sinal fora da banda da gestão do porto de rede

Luzes fora: Luzes de estado desligados sobre: Estado de conexão

Piscamento das luzes: Estado da transmissão de dados

7 Alarme

Sinal de alarme do sistema

Luzes fora: Nenhum evento de alarme aconteceu luzes sobre: Acontecimento de alarme do evento
8 GE5-GE8 Porto do Uplink GE5-GE8, defeito 10M/100M/1000M adaptável





9





Luz de sinal GE1-GE4

Sinal do Uplink GE1-GE4

Luzes fora: Luzes de estado desligados sobre: Estado de conexão

Piscamento das luzes: Estado da transmissão de dados



10



GE1-GE4

Porto do Uplink 1000BASE-X, porto ótico dos ethernet 1000BASE-LX/SX, único modo 1.25Gbps de apoio e módulo da luz de SFP de modos múltiplos





11





Luz de sinal PON1-PON4

Luz de sinal PON1-PON4

Luzes fora: Luzes de estado desligados sobre: ONU registrou-se

Piscamento das luzes: Estado da transmissão de dados

12 PON1-PON4 O porto de PON, OLT especificou o módulo leve de SFP 1000M, conectando com o ONU pelo dispositivo deramificação
