Poder sobre portos industriais da fibra do interruptor 100/1000Base SFP dos ethernet do ponto de entrada dos ethernet

Introdução

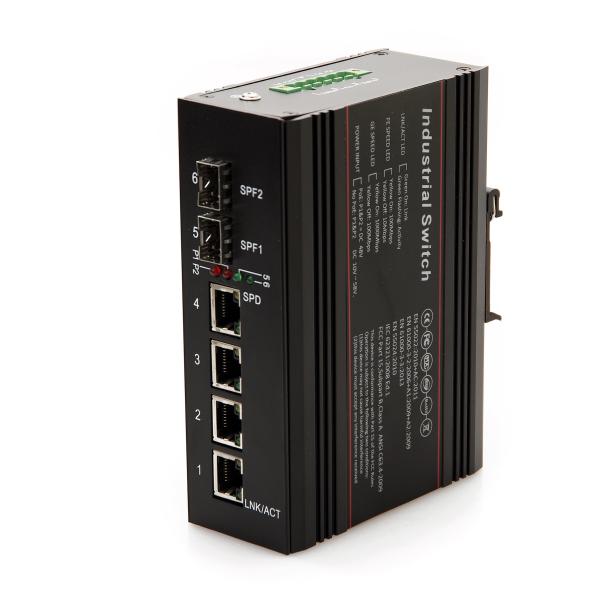

A rede de OFS-PE-MIGSF2T4 PoE+ é interruptor de Gigabit Ethernet, com os 4 10/100/1000BaseT compatíveis (X), 802.3af (ponto de entrada) e 802.3at (PoE+) e porto de SFP do porto de 2 Gigabit Ethernet. Cada porto de PoE+ pode fornecer a fonte de alimentação 30W, o 36W a rendimento elevado ao equipamento de recepção, tal como a câmera do IP, o AP sem fio de capacidade elevada e o telefone industrial do IP da categoria. Apoio para uma variedade de funções de gestão, incluindo ERPS, STP/RSTP, gestão do poder do ponto de entrada, de dispositivo do ponto de entrada a detecção automática, da alimentação do ponto de entrada a pesquisa de defeitos da fonte, o diagnóstico do ponto de entrada, o IGMP, o VLAN, o QoS, a gestão da largura de banda e espelhar do porto. Projetado especificamente para aplicações exteriores severas, a proteção do impulso de 4KV OFS-PE-MIGSF2T4 pode ser adaptada aos ambientes exteriores ásperos para assegurar a fonte de alimentação ininterrupto para sistemas do ponto de entrada.

Característica

Construído na porta ethernet de 4 PoE+, compatível com padrão de IEEE 802.3af/at

Fontes até 36 W de cada porto de PoE+

O apoio para o porto baseou a gestão do ponto de entrada, monitoração eficaz do equipamento elétrico

Proteção do impulso da porta ethernet 4KV para o ambiente exterior áspero

Funcionamento da carga máxima -40 na temperatura do ºC do ºC~ 85

Funções de gestão avançadas do ponto de entrada (detecção gestão do ponto de entrada, distribuição de poder, de falha baseadas portuárias do paládio)

• as características ricas da gestão do apoio, SNMP V2C do apoio, linha de comando do CLI, gestão de rede da Web, TELNET, fazem a gestão do equipamento mais conveniente

• agregação do porto do apoio e para melhorar a confiança da relação através do multi backup da relação

• estratégia do controle do ACL do apoio, apoio L2 (Layer2) - (Layer4) função da filtragem de pacotes L4 para proteger a segurança da rede

• estratégia rica de QoS do apoio para fornecer a classificação do fluxo e o algoritmo de programação flexíveis da fila

• VLAN Porto-baseado apoio, IEEE 802.1Q VLAN, planeamento de rede simples

• tecnologia padrão da proteção de anel dos ethernet do apoio G.8032 (ERPS), tempo de recuperação <20ms

• apoio IGMP que Snooping para impedir a inundação da rede do multicast, largura de banda eficazmente de salvamento da rede do multicast

- o DHCP do apoio que Snooping, para impedir os servidores ilegais do DHCP, melhora a segurança da rede

• o protocolo do apoio LLDP, pode rapidamente encontrar a informação da topologia de rede de duas camadas e a informação da mudança da topologia, simplifica a gestão de rede

• o controle de fluxo do apoio 802.3x, pode proporcionar o serviço sem perda dos ethernet

• função do espelho do PERÍODO do apoio, você pode monitorar o tráfego de rede a fim detectar e pesquisar defeitos a rede

• a função da supressão do broadcast storm do apoio, impede a transmissão excessiva, inundação dos dados do multicast na rede, aumenta o vigor da rede

Certificação de segurança:

Segurança: GB4943-2011

Compatibilidade eletrónica: GB9254-2008

EMS:

Nível 4 do ESD (IEC 61000-4-2) (8K/15K)

Nível 3 de RS (IEC 61000-4-3) (10V/m)

Nível 3 de EFT (IEC 61000-4-4) (1V/2V)

Nível 3 do CS (IEC 61000-4-6) (10V/m)

PFMF (IEC 61000-4-8) Level4 (30A/m)

Porto do poder do impulso (IEC 61000-4-5): ±2kV/DM, ±4kV/CM;

Porto dos dados: ±2kV/DM, ±4kV/CM

L2 acordo:

G.8032 (ERPS), IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3x, IEEE802.3ad, IEEE802.1p, IEEE802.1x, IEEE802.3ab, IEEE802.1Q, IGMP que Snooping

Especificações

Portos:

Portos da fibra: 100/1000Base SFP

RJ45: 10/100/1000Base (TX) MDIX

Ponto de entrada: V+, V+, v, pino correspondente 1,2,3,6 do v (Endspan MDI A) alternativo

Console: RS232, Phoenix 6

Diodo emissor de luz: P1, RELAÇÃO DE P2,1000M, 10/100/1000 DE ATIVO, SFP LINK/ATIVE

Atributo da troca:

Fila de prioridade: 8

Número de VLAN: 4K

Tabela do MAC address: 16K

Amortecedor do pacote: 8Mbit

Taxa a prazo de pacote: 26.7Mbps

Atraso da troca: <10us

Poder:

Tensão entrada: Ponto de entrada (+): 48 (46 ~ 57 V) VDC, entrada redundante dupla

Não ponto de entrada: 10-60 VDC, entrada redundante dupla

Consumo de potência: consumo de potência 6W do cartão-matriz, consumo de potência máximo 62W do ponto de entrada

Sobre a proteção atual: apoio

Conexão: Soquete do núcleo de Phoenix 6

Proteção reversa: apoio

Propriedades mecânicas:

Ciência ambiental:

Temperatura de armazenamento: -40 ºC dos graus ao ºC 85

Umidade do armazenamento: RH de 5% a de 90%

Temperatura de trabalho: -40 ºC ao ºC 85

Umidade de trabalho: RH de 10% a de 90%
