Não tubo fraco central do metal exterior em volta do cabo 7.2mm GYFXTY
Não tubo fraco central do metal exterior em volta do cabo 7.2mm GYFXTY
Não tubo fraco central do metal exterior em volta do cabo 7.2mm GYFXTY
Não tubo fraco central do metal exterior em volta do cabo 7.2mm GYFXTY
Especificações
Number modelo :
GYFXTY
Lugar de origem :
China
MOQ :
2 QUILÔMETROS
Detalhes de empacotamento :
2km/cilindro de madeira
Revestimento do cabo :
preto
Material da bainha :
PE
Contagem da fibra :
4 núcleos
Tamanho do cabo :
7,2 mm
Aplicação :
FTTH aéreo, canal
Membro de força :
FRP, fio do aramid
Descrição

Tubo fraco central do metaloide exterior em volta do cabo 7.2mm GYFXTY

As fibras são posicionadas em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. Exterior o tubo fraco de PBT, lá é fio do aramid (kevlar) para o membro de força, e o membro de força paralelo de dois FRP é colocado em ambos os dois lados. O cabo é terminado com uma bainha do polietileno (PE).

Aplicação

  • Montagem ou canal aéreo


Características

  • Bom desempenho mecânico e da temperatura.
  • Tubo fraco de grande resistência que é hidrólise resistente.
  • Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra.
  • Esmague a resistência e a flexibilidade.
  • FRP asseguram a resistência à tração.
  • A instalação de pequeno diâmetro, de pouco peso e amigável.

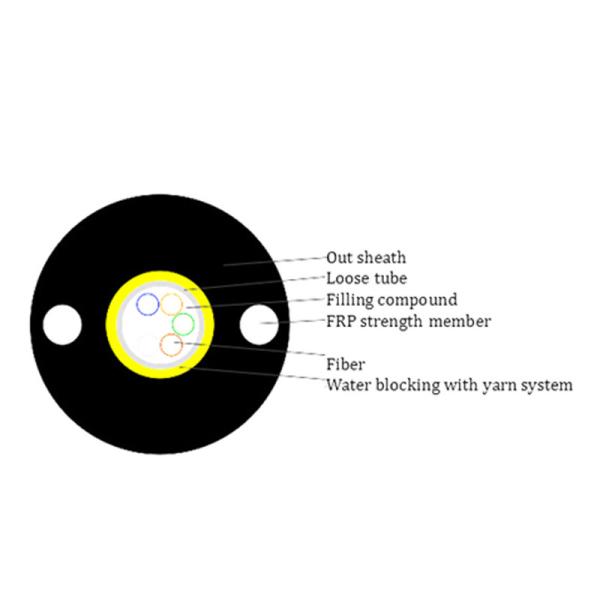

Estrutura do cabo

Tipo de caboGYFXTY
Número de fibra2~24core
Barreira da umidadeÁgua que obstrui a fita
Tubo fracomaterialPBT
diâmetroФ2.2 (exterior/interno)
Tubo-enchimentoCompoun do enchimento do tubo
Membro de forçamaterialFRP
diâmetro2 PCes
Bainha exteriormaterialPE
diâmetro1.8±0.2mm


Cor da fibra

Número de fibra por
tubo 8cores		123456
AzulLaranjaVerdeBrownCinzaBranco
789101112
VermelhoPretoAmareloVioletaRosaAqua
A cor 13~24 será identificada por meio de um projétil luminoso preto. Para a cor preta não precise projétil luminoso preto marcado, usará a cor da natureza pelo contrário.


Característica mecânica do cabo

núcleoDiâmetro do cabopeso
2~247.2mm45±2kg/km
Min Bending Radius (milímetros)Prazo10D
Min Bending
Raio (milímetros)		A curto prazo20D
Permissível mínimo
Resistência à tração (N)		Prazo500
Permissível mínimo
Resistência à tração (N)		A curto prazo1200
Carga do esmagamento (N/100mm)Prazo300
Carga do esmagamento (N/100mm)A curto prazo1000
Operação
temperatura (℃)		-40+70
A instalação
temperatura (℃)		-20+60


Característica da fibra

Estilo da fibraUnidadeManutenção programada
G652		Manutenção programada
G652D		Milímetro
50/125		Milímetro
62.5/125		Milímetro
OM3-300
Circunstânciananômetro1310/15501310/1550850/1300850/1300850/1300
AtenuaçãodB/km≤≤≤≤3.0/1.0≤3.0/1.0
0.36/0.230.34/0.223.0/1.0--------
Dispersão1550nmPicosegundo (nm*km)----≤18--------Dispresion
1625nmPicosegundo (nm*km)----≤22--------　
Largura de banda850nmMHZ.KM--------≧400≧160Largura de banda
1300nmMHZ.KM--------≧800≧500　
Comprimento de onda zero da dispersãonanômetro1300-1324≧1302,
≤1322		--------≧ 1295,
≤1320
Inclinação zero da dispersãonanômetro≤0.092≤0.091------------
PMD Fibr individual máximo　≤0.2≤0.2--------≤0.11
Valor da relação do projeto de PMDPicosegundo (nm2*k
m)		≤0.12≤0.08------------
Λc do comprimento de onda de interrupção da fibrananômetro≧ 1180,
≤1330		≧1180,
≤1330		------------
Interrupção do cabo
λcc do comprimento de onda		nanômetro≤1260≤1260------------
Microfarad1310nmum9.2+/-0.49.2+/-0.4------------
1550nmum10.4+/-0.810.4+/-0.8------------
Numérico
Abertura (NA)		　--------0,200+/
-0,015		0.275+/-0.
015		0.200+/-0
.015
Etapa (meio de bidirecional
medida)		DB≤0.05≤0.05≤0.10≤0.10≤0.10
Irregularidades sobre a fibra
comprimento e ponto		DB≤0.05≤0.05≤0.10≤0.10≤0.10



Descontinuidade
Backscatter da diferença
coeficiente		dB/km≤0.05≤0.03≤0.08≤0.10≤0.08
Uniformidade da atenuaçãodB/km≤0.01≤0.01　　　
Dimater do núcleoum　　50+/-1.062.5+/-2.550+/-1.0
Diâmetro do revestimentoum125.0+/-0.1125.0+/-0.1125.0+/-0.1125.0+/-0.1125.0+/-0.1
Não-forma circular do revestimento%≤1.0≤1.0≤1.0≤1.0≤1.0
Diâmetro de revestimentoum242+/-7242+/-7242+/-7242+/-7242+/-7
Revestimento/tentilhão
concentricamente erro		um≤12.0≤12.0≤12.0≤12.0≤12.0
Revestindo não a forma circular%≤6.0≤6.0≤6.0≤6.0≤6.0
Núcleo/erro conentricity do revestimentoum≤0.6≤0.6≤1.5≤1.5≤1.5
Onda (raio)um≤4≤4------------


Pacote

material 1.Packing: Cilindro de madeira
comprimento 2.Packing: o comprimento padrão do cabo será 2 quilômetros. O outro comprimento do cabo está igualmente disponível se pedido pelo cliente
